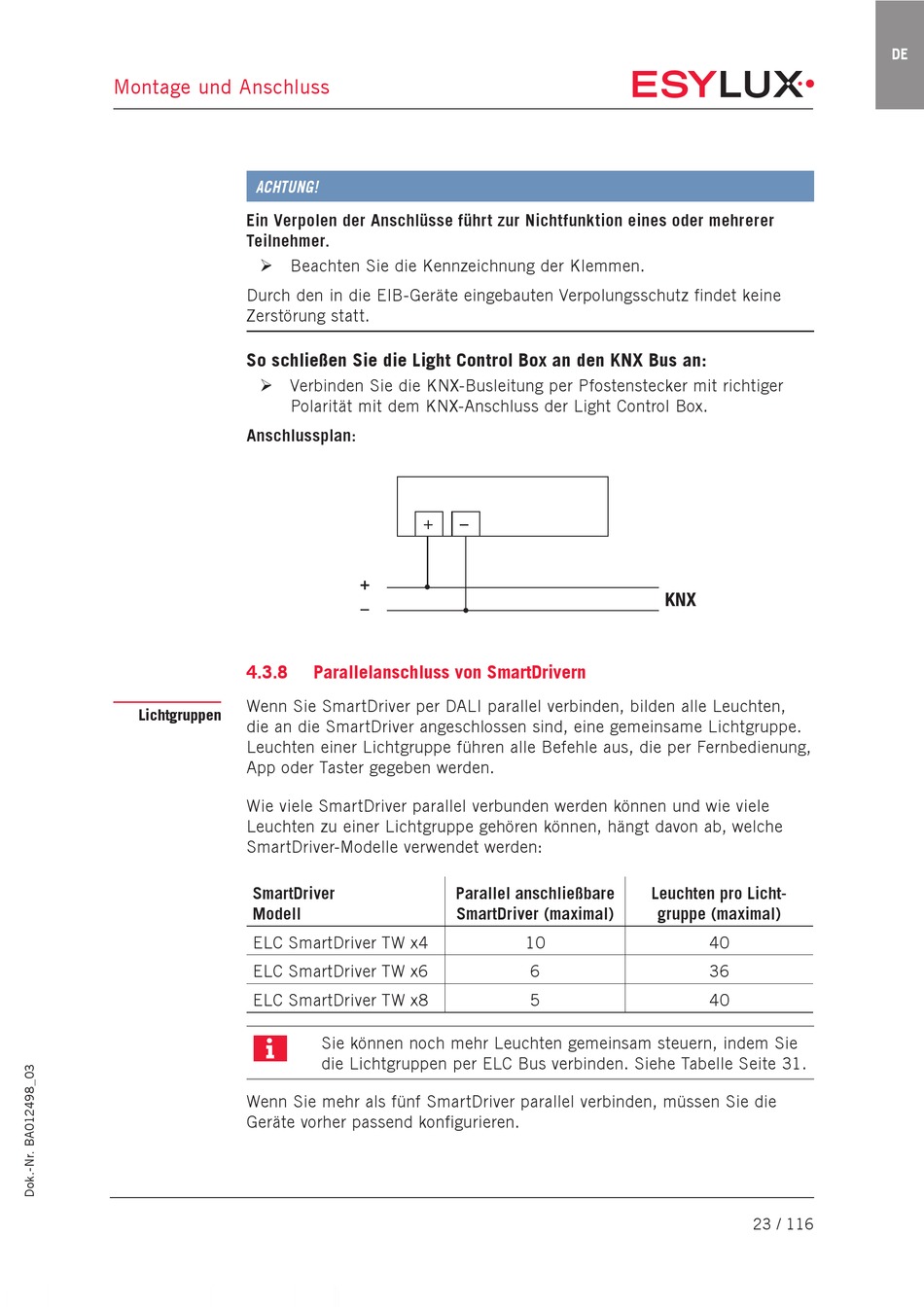

Montage und Anschluss
ACHTUNG!
Ein Verpolen der Anschlüsse führt zur Nichtfunktion eines oder mehrerer
Teilnehmer.
Beachten Sie die Kennzeichnung der Klemmen.
Durch den in die EIB-Geräte eingebauten Verpolungsschutz findet keine
Zerstörung statt.
So schließen Sie die Light Control Box an den KNX Bus an:
Verbinden Sie die KNX-Busleitung per Pfostenstecker mit richtiger
Anschlussplan:
4.3.8
Wenn Sie SmartDriver per DALI parallel verbinden, bilden alle Leuchten,
Lichtgruppen
Lichtgruppen
die an die SmartDriver angeschlossen sind, eine gemeinsame Lichtgruppe.
Leuchten einer Lichtgruppe führen alle Befehle aus, die per Fernbedienung,
App oder Taster gegeben werden.
Wie viele SmartDriver parallel verbunden werden können und wie viele
Leuchten zu einer Lichtgruppe gehören können, hängt davon ab, welche
SmartDriver-Modelle verwendet werden:
SmartDriver
Modell
ELC SmartDriver TW x4
ELC SmartDriver TW x6
ELC SmartDriver TW x8
Wenn Sie mehr als fünf SmartDriver parallel verbinden, müssen Sie die
Geräte vorher passend konfigurieren.
Polarität mit dem KNX-Anschluss der Light Control Box.
+
–
+
–
Parallelanschluss von SmartDrivern
Parallel anschließbare
SmartDriver (maximal)
Sie können noch mehr Leuchten gemeinsam steuern, indem Sie
die Lichtgruppen per ELC Bus verbinden. Siehe Tabelle Seite 31.
KNX
Leuchten pro Licht-
gruppe (maximal)
10
6
5
40
36
40
