Montage und Anschluss

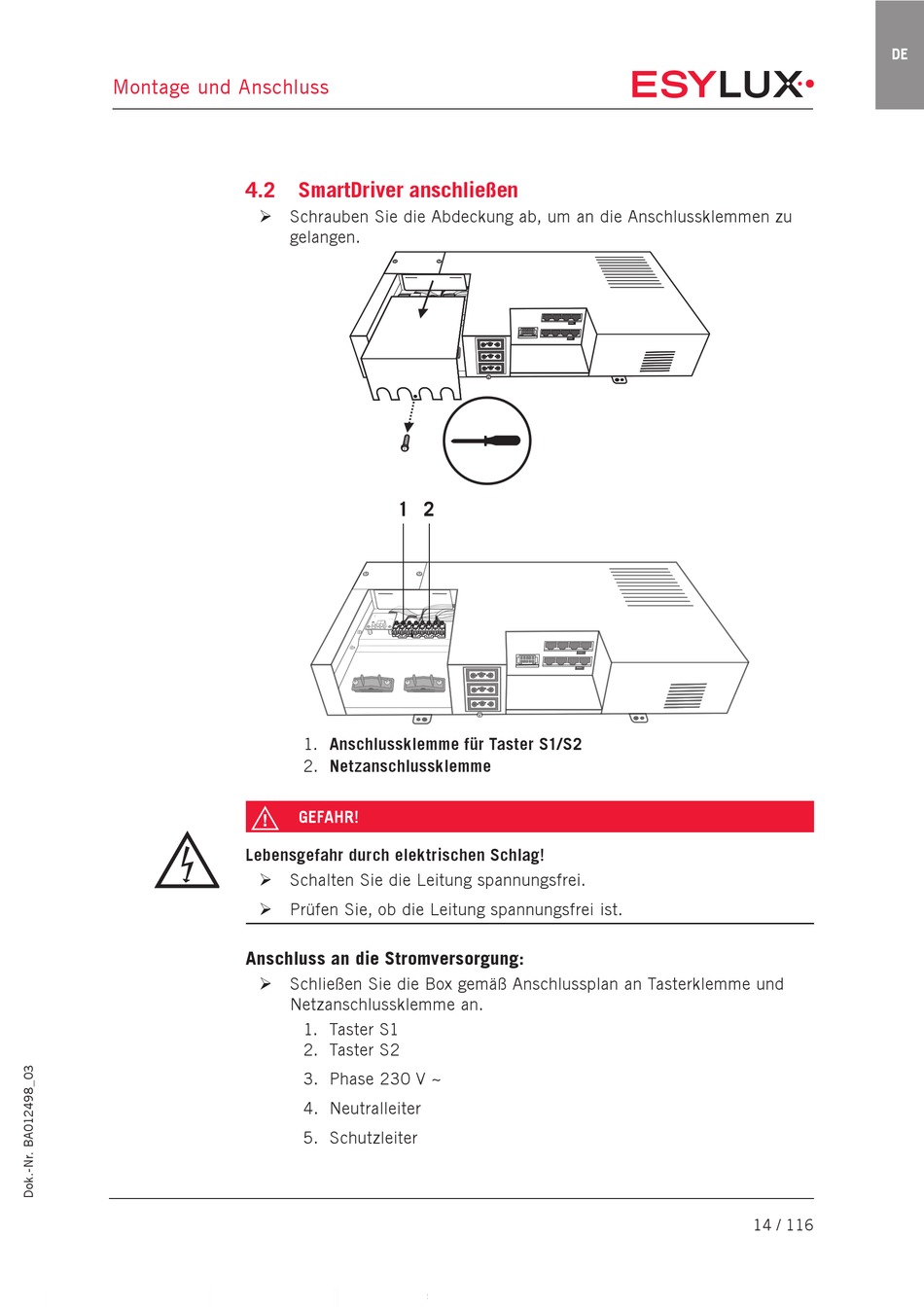

4.2 SmartDriver anschließen
 Schrauben Sie die Abdeckung ab, um an die Anschlussklemmen zu
Lebensgefahr durch elektrischen Schlag!
 Schalten Sie die Leitung spannungsfrei.
 Prüfen Sie, ob die Leitung spannungsfrei ist.
Anschluss an die Stromversorgung:
 Schließen Sie die Box gemäß Anschlussplan an Tasterklemme und
gelangen.
1 2
Anschlussklemme für Taster S1/S2
1.
2. Netzanschlussklemme
GEFAHR!
Netzanschlussklemme an.
1. Taster S1
2. Taster S2
3. Phase 230 V ~
4. Neutralleiter
5. Schutzleiter
DE
14 / 116
