• Pour les modèles de FWE02C5TV1B, FWE03C5TV1B, FWE04C5TV1B, FWE06C5TV1B.
FWE (02 - 03 - 04 - 06) C5TV1B

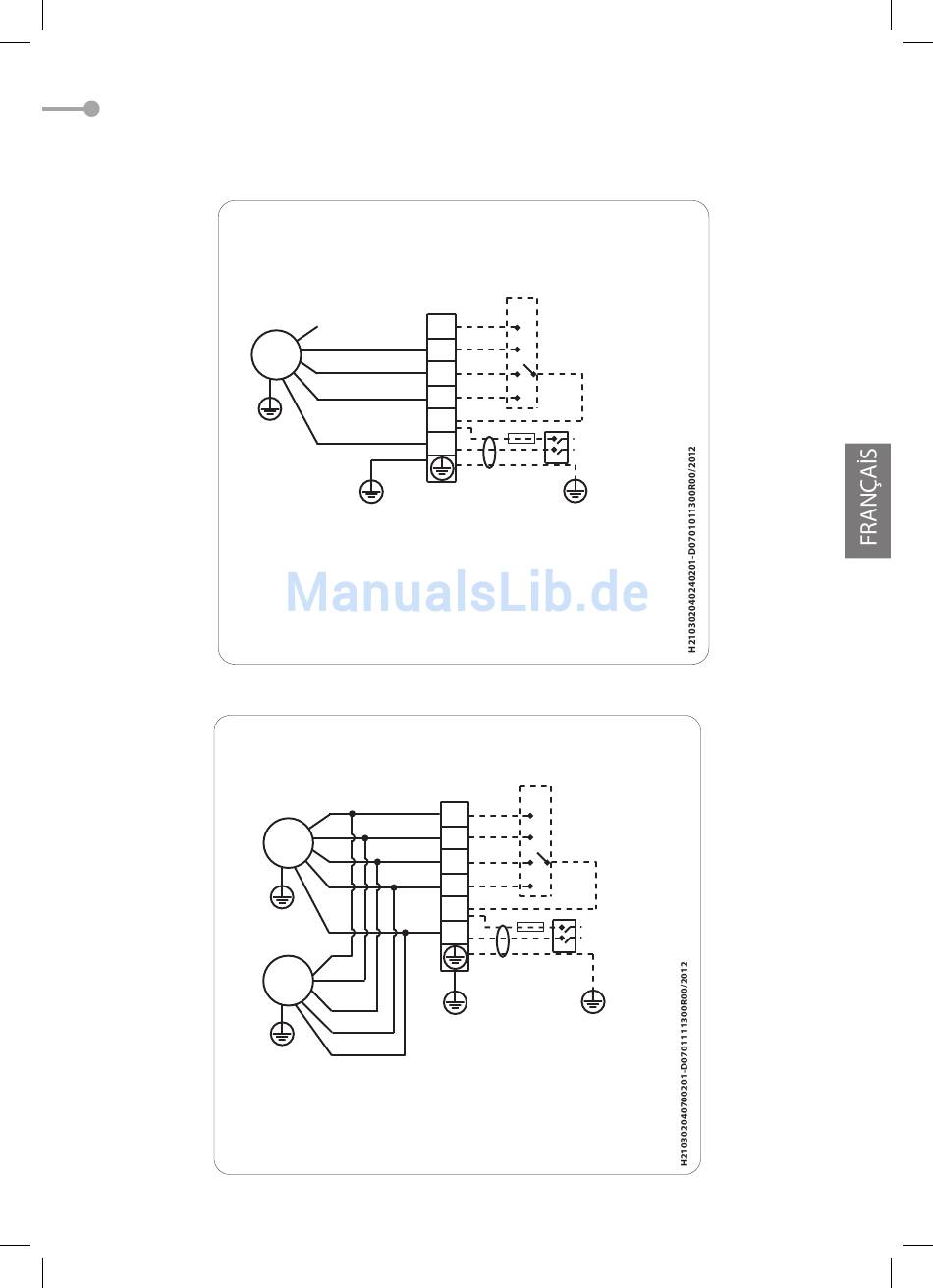

SCHÉMA DU CİRCUİT ÉLECTRİQUE
M1
G / Y
NOTE
- - - - - - -
M1, M2
G / Y
F
LF
MF
HF
SHF
• Pour les modèles de FWE07C5TV1B, FWE08C5TV1B, FWE10C5TV1B,
FWE (07 - 08 - 10) C5TV1B
SCHÉMA DU CİRCUİT ÉLECTRİQUE
G / Y
G / Y
NOTE
- - - - - - -
M1, M2
G / Y
F
LF
MF
HF
SHF
ORANGE
LF
BRUN
MF
JAUNE
HF
ROUGE
SHF
L
BLEU
N
G / Y
= CÂBLAGE SUR LE TERRAIN
= MOTEUR DE VENTILATEUR
= VERT/ JAUNE
= FUSIBLE
= FAIBLE VITESSE
= MOYEN VITESSE
= HAUTE VITESSE
= SUPER HAUTE VITESSE
ORANGE
LF
BRUN
MF
M1
JAUNE
HF
ROUGE
SHF
L
BLEU
N
M2
G / Y
= CÂBLAGE SUR LE TERRAIN
= MOTEUR DE VENTILATEUR
= VERT/ JAUNE
= FUSIBLE
= FAIBLE VITESSE
= MOYEN VITESSE
= HAUTE VITESSE
= SUPER HAUTE VITESSE
63
CABLAGE
L
INTERRUPTEUR DE VITESSE DU
VENTILATEUR
M
H
SH
F
SOURCE
L
N D'ALIMENTATION
INTERRUPTEUR
PRINCIPAL
G / Y
CABLAGE
L
INTERRUPTEUR DE VITESSE
DU VENTILATEUR
M
H
SH
F
SOURCE
L
D'ALIMENTATION
N
INTERRUPTEUR
PRINCIPAL
G / Y
