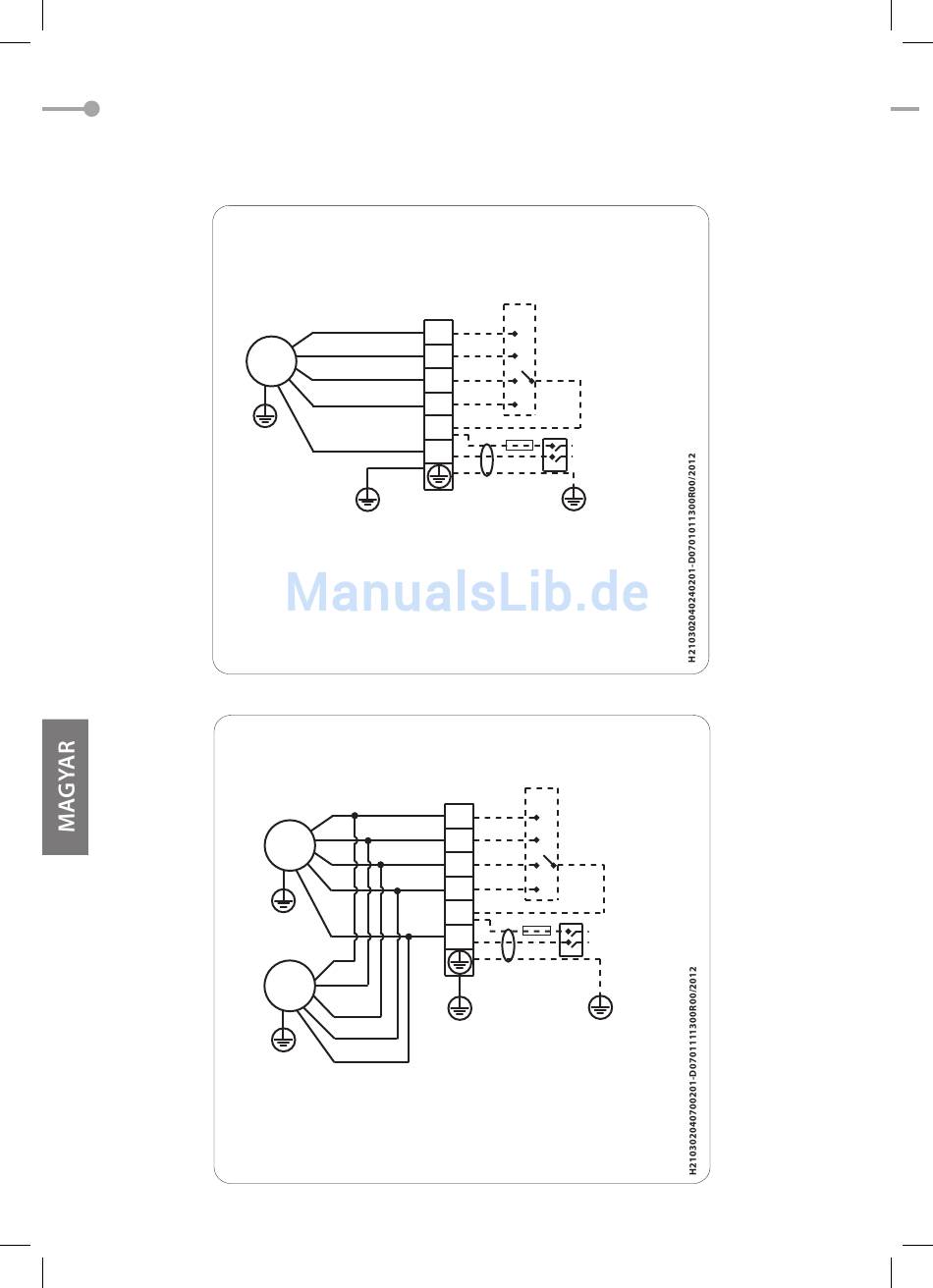

Kapcsolási Rajz
• FWE02C5TV1B, FWE03C5TV1B, FWE04C5TV1B, FWE06C5TV1B modellek számára
FWE (02 - 03 - 04 - 06) C5TV1B
ΔΙΑΓΡΑΜΜΑ ΗΛΕΚΤΡΙΚΟΥ ΚΥΚΛΩΜΑΤΟΣ
M1
G / Y
MEGJEGYZES
- - - - - - -
M1, M2
G / Y
F
LF
MF
HF
SHF
• FWE07C5TV1B, FWE08C5TV1B, FWE10C5TV1B modellek számára
FWE (07 - 08 - 10) C5TV1B
ELEKTROMOS KAPCSOLÁSİ RAJZ
G / Y
G / Y
MEGJEGYZES
- - - - - - -
M1, M2
G / Y
F
LF
MF
HF
SHF
NARANCS
LF
BARNA
MF
SARGA
HF
PIROS
SHF
L
KEK
N
G / Y
= A TEREPI KABELEZES
= A VENTILATOR MOTOR
= ZÖLD / SARGA
= BIZTOSITEK
= ALACSONY SEBESSEG
= KÖZEPES SEBESSEG'
= MAGAS SEBESSEG
= SUPER MAGAS SEBESSEG
NARANCS
LF
BARNA
MF
M1
SARGA
HF
PIROS
SHF
L
KEK
N
M2
G / Y
= A TEREPI KABELEZES
= A VENTILATOR MOTOR
= ZÖLD / SARGA
= BIZTOSITEK
= ALACSONY SEBESSEG
= KÖZEPES SEBESSEG'
= MAGAS SEBESSEG
= SUPER MAGAS SEBESSEG
168
WIRING
L
VENTILATOR SEBESSEGI
KAPCSOLO
M
H
SH
F
TAPEGYSEG
L
N
FÖKAPCSOLO
G / Y
WIRING
L
VENTILATOR SEBESSEGI
KAPCSOLO
M
H
SH
F
TAPEGYSEG
L
N
FÖKAPCSOLO
G / Y
