Capítulo 1 Introducción
5

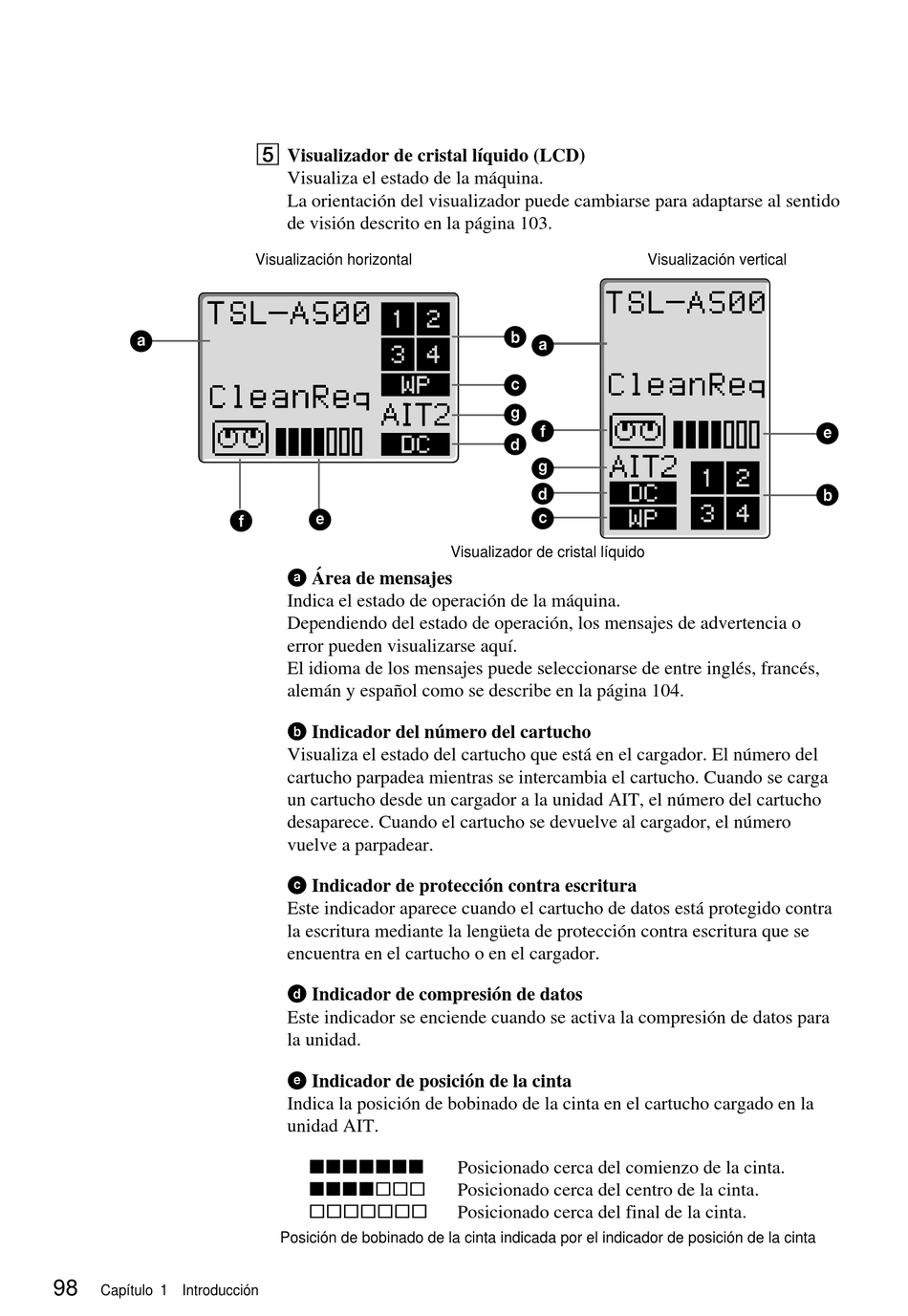

Visualizador de cristal líquido (LCD)
Visualiza el estado de la máquina.
La orientación del visualizador puede cambiarse para adaptarse al sentido
de visión descrito en la página 103.
Visualización horizontal
e
f
a Área de mensajes
Indica el estado de operación de la máquina.
Dependiendo del estado de operación, los mensajes de advertencia o
error pueden visualizarse aquí.
El idioma de los mensajes puede seleccionarse de entre inglés, francés,
alemán y español como se describe en la página 104.
b Indicador del número del cartucho
Visualiza el estado del cartucho que está en el cargador. El número del
cartucho parpadea mientras se intercambia el cartucho. Cuando se carga
un cartucho desde un cargador a la unidad AIT, el número del cartucho
desaparece. Cuando el cartucho se devuelve al cargador, el número
vuelve a parpadear.
c Indicador de protección contra escritura
Este indicador aparece cuando el cartucho de datos está protegido contra
la escritura mediante la lengüeta de protección contra escritura que se
encuentra en el cartucho o en el cargador.
d Indicador de compresión de datos
Este indicador se enciende cuando se activa la compresión de datos para
la unidad.
e Indicador de posición de la cinta
Indica la posición de bobinado de la cinta en el cartucho cargado en la
unidad AIT.
ppppppp
ppppπππ
πππππππ
Posición de bobinado de la cinta indicada por el indicador de posición de la cinta
b
a
c
g
f
d
g
d
c
Visualizador de cristal líquido
Posicionado cerca del comienzo de la cinta.
Posicionado cerca del centro de la cinta.
Posicionado cerca del final de la cinta.
Visualización vertical
e
b
