NEDERLANDS
3.2 Drie-Poorts ADSL Filter (Gebruikt in de meeste ADSL situaties)
Het drie-poorts filter wordt geplaatst op het punt waar de Router wordt aangesloten op
de telefoonlijn. In deze situatie is maar 1 filter benodigd. De aansluitingen worden
aangeduid met:
Line
ADSL
Phone

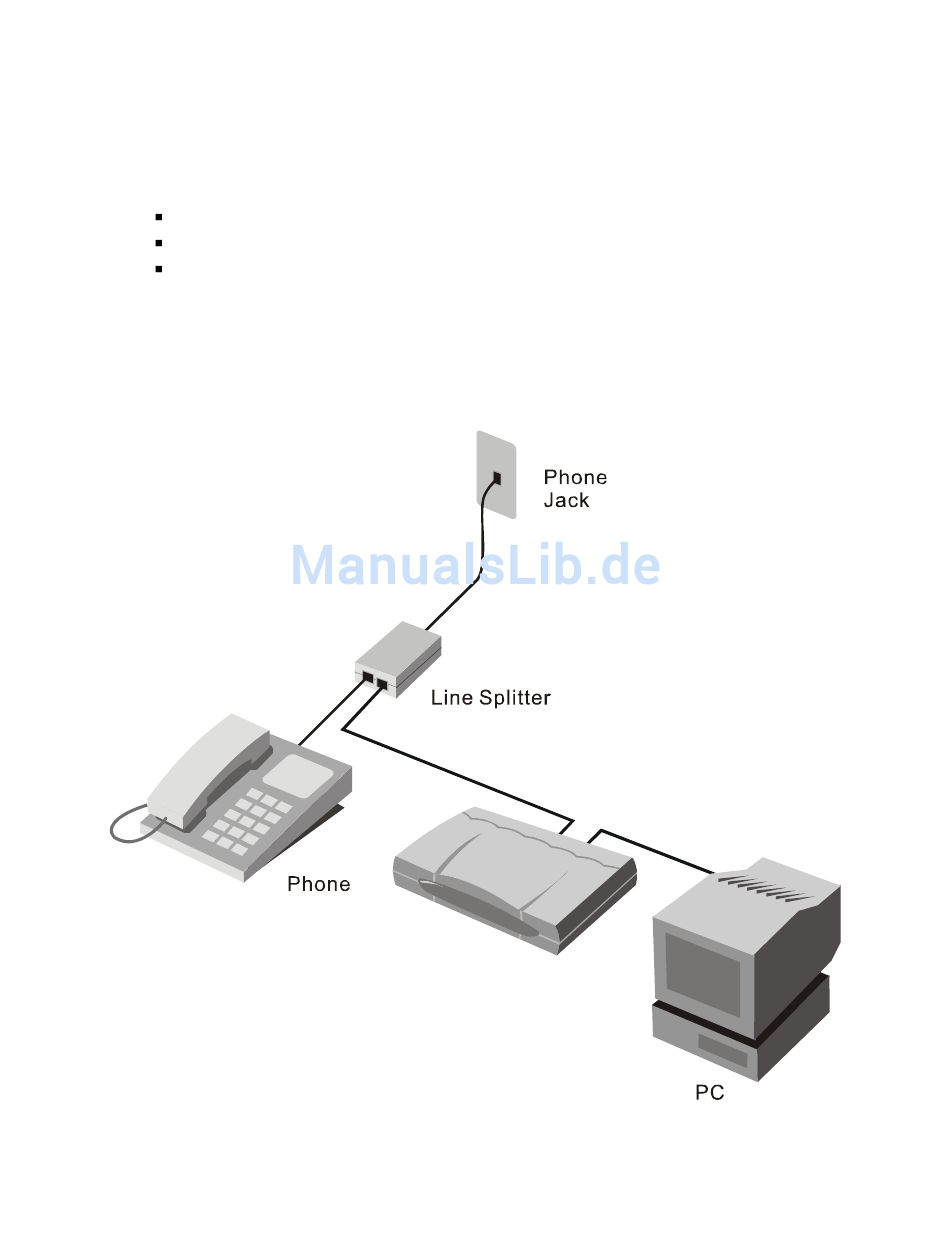

Het onderstaande diagram geeft de correcte aansluiting van het filter weer. Zorg ervoor
dat de kabels goed zijn aangesloten. Als u geen kiestoon te horen krijgt op uw telefoon
dient u te controleren of de kabels op het filter goed vast zitten en correct geplaatst
zijn.
- Deze poort wordt aangesloten op de telefoonaansluiting.
– Deze poort wordt aangesloten op de router.
– Deze poort wordt aangesloten op een telefoon.
C54APRA2+/C54APRB2+
3-poorts Filter
