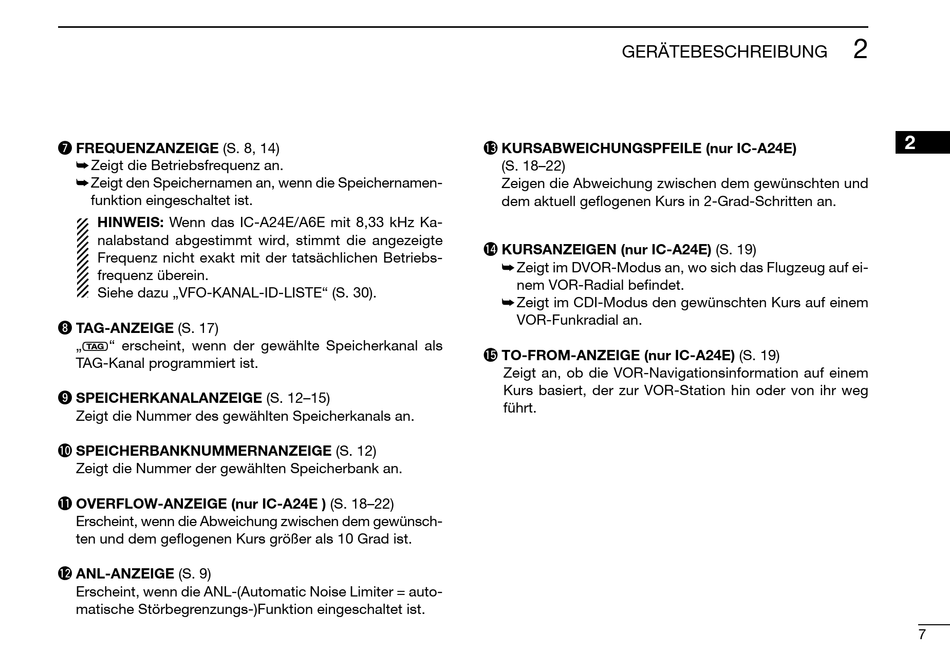

u FREQUENZANZEIGE (S. 8, 14)
Zeigt die Betriebsfrequenz an.
Zeigt den Speichernamen an, wenn die Speichernamen-
funktion eingeschaltet ist.
HINWEIS: Wenn das IC-A24E/A6E mit 8,33 kHz Ka-
nalabstand abgestimmt wird, stimmt die angezeigte
Frequenz nicht exakt mit der tatsächlichen Betriebs-
frequenz überein.
Siehe dazu „VFO-KANAL-ID-LISTE" (S. 30).
i TAG-ANZEIGE (S. 17)
„
" erscheint, wenn der gewählte Speicherkanal als
TAG-Kanal programmiert ist.
o SPEICHERKANALANZEIGE (S. 12–15)
Zeigt die Nummer des gewählten Speicherkanals an.
0 SPEICHERBANKNUMMERNANZEIGE (S. 12)
Zeigt die Nummer der gewählten Speicherbank an.
1 OVERFLOW-ANZEIGE (nur IC-A24E ) (S. 18–22)
Erscheint, wenn die Abweichung zwischen dem gewünsch-
ten und dem geflogenen Kurs größer als 10 Grad ist.
2 ANL-ANZEIGE (S. 9)
Erscheint, wenn die ANL-(Automatic Noise Limiter = auto-
matische Störbegrenzungs-)Funktion eingeschaltet ist.
GERÄTEBESCHREIBUNG
3 KURSABWEICHUNGSPFEILE (nur IC-A24E)
(S. 18–22)
Zeigen die Abweichung zwischen dem gewünschten und
dem aktuell geflogenen Kurs in 2-Grad-Schritten an.
4 KURSANZEIGEN (nur IC-A24E) (S. 19)
Zeigt im DVOR-Modus an, wo sich das Flugzeug auf ei-
nem VOR-Radial befindet.
Zeigt im CDI-Modus den gewünschten Kurs auf einem
VOR-Funkradial an.
5 TO-FROM-ANZEIGE (nur IC-A24E) (S. 19)
Zeigt an, ob die VOR-Navigationsinformation auf einem
Kurs basiert, der zur VOR-Station hin oder von ihr weg
führt.
