M O N T A G E D E R K O M P O N E N T E N - SRAM DualDrive Betriebsanleitung

M O N T A G E
D E R K O M P O N E N T E N
M O N T A G E N A B E

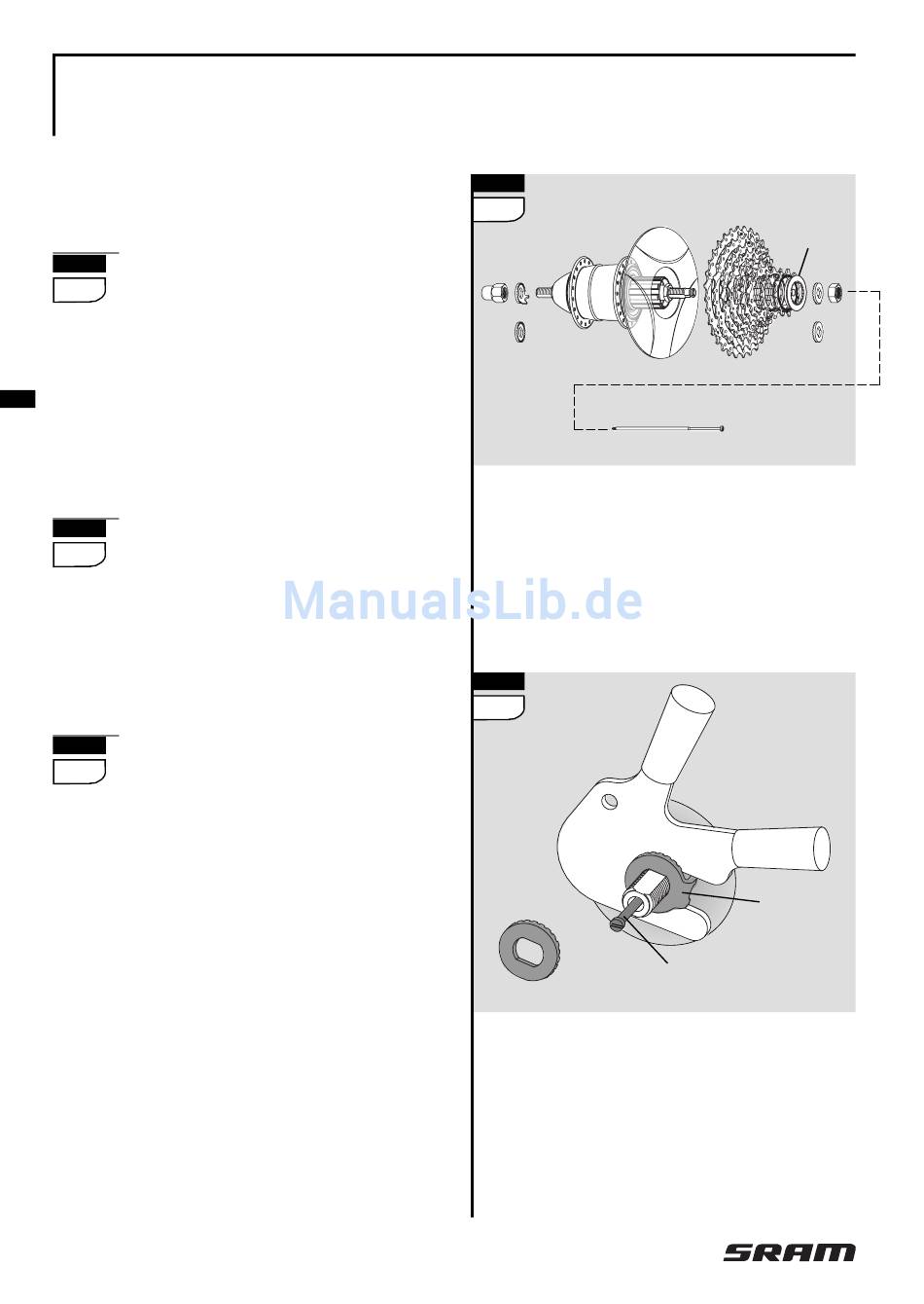

» Nabe wie üblich einspeichen.
Speichenschutzscheibe (1)
16
auf Nabenflansch schnappen,
Kassette (2) auf das Profil des
Antreibers schieben. Anschluß-
schraube (3) mit Montagewerk-
zeug (Park Tool FR-5 oder SRAM
Art.-Nr. 4624 411 010) festziehen.
Anzugsmoment 40 Nm.
Schaltstange (1) in die Naben-
17
achse schrauben und mit
einem Anzugsmoment von 0,2 Nm
festziehen.
» Hinterrad in Rahmenhinterbau
setzen.
Je eine Fixierscheibe (2) auf
17
beide Achsenden stecken.
Verzahnung muß am Ausfallende
anliegen.
– Version für horizontale Ausfall-
enden (2): Haltenase muß in das
Ausfallende greifen.
– Version für vertikale Ausfall-
enden (3): ohne Haltenasen.
» Achsmuttern montieren. Anzugs-
moment 30 – 40 Nm.
32
16
17
3
DualDrive · Dezember 2002
1 2
3
2
1
0,2 Nm
