Kapitel 2
Installieren des Geräts

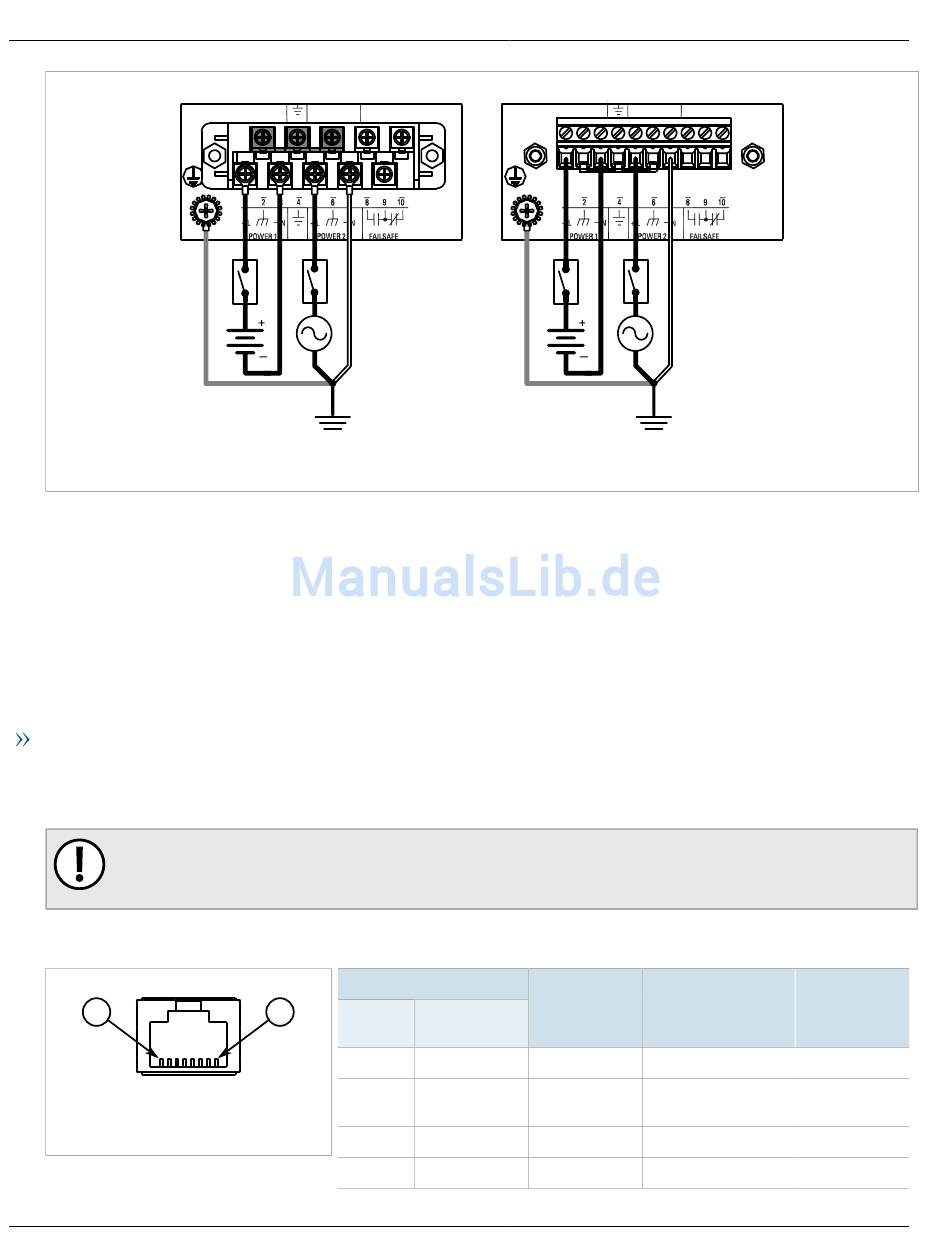

Abbildung 11: Doppelte AC/DC-Stromversorgung
Abschnitt 2.7
Anschließen an das Gerät
Im Folgenden werden die verschiedenen Methoden für den Zugriff auf die ROS-Konsole und die Web-
Schnittstellen des Geräts beschrieben. Ausführlichere Anweisungen finden Sie im RUGGEDCOM ROS-
Benutzerhandbuch für den RUGGEDCOM M2200.
RS232-Konsolenport
Verbinden Sie eine Workstation direkt mit dem RS232-Konsolenport, um Zugriff auf die Boot-Zeitsteuerung und
die ROS-Schnittstellen zu erhalten. Der Konsolenport bietet Zugriff auf die Konsole und die Web-Schnittstellen des
ROS.
WICHTIG!
Der serielle Konsolenport ist nur zur temporären Verbindung während der Erstkonfiguration oder
Fehlersuche bestimmt.
Die Verbindung zum Konsolen-Port wird mit einem RJ45-auf-DB9-Konsolenkabel hergestellt. Der Konsolen-Port hat
die folgende Pinbelegung:
8
Abbildung 12: Pinbelegung
Konsolenport RJ45
16
Pin
1
RJ45-
DB9-Buchse
Stecker
1
2
3
4
Bezeichnung
a
6
DSR
a
1
DCD
a
4
DTR
5
GND
RUGGEDCOM M2200
Installationshandbuch
Beschreibung
Kommentar
Datensatz bereit
Datenträgererkennung
Reserviert (nicht
anschließen)
Datenterminal bereit
Signalmasse
