Futurelight PHW-710E Bedienungsanleitung
Pro-head-wash
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO
PHW-710E
Pro-Head-Wash
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.
Inhaltsverzeichnis
Verwandte Anleitungen für Futurelight PHW-710E
Inhaltszusammenfassung für Futurelight PHW-710E

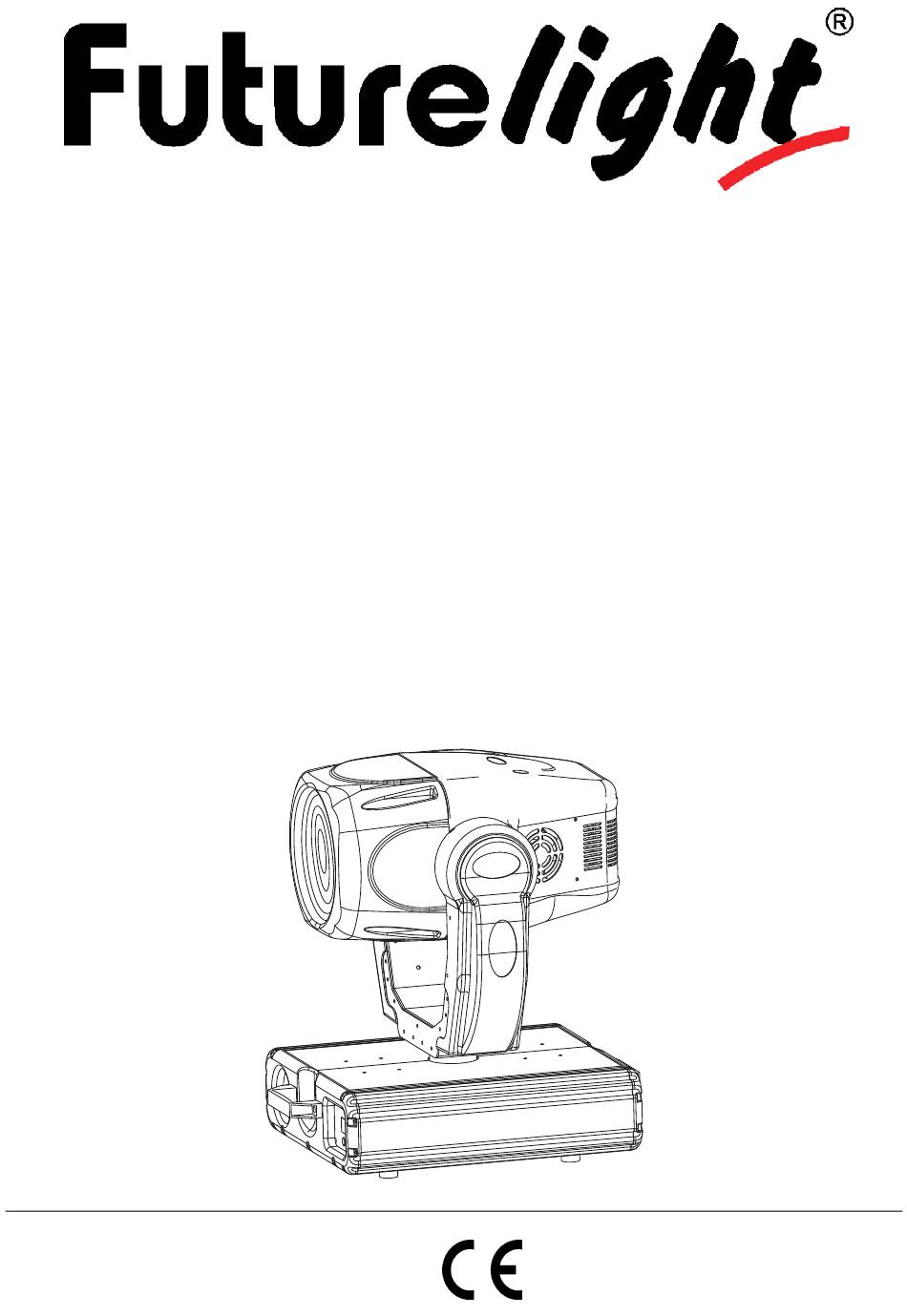

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO PHW-710E Pro-Head-Wash © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.
-
Seite 2: Inhaltsverzeichnis
MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis/Table of contents Sommaire/Contenido EINFÜHRUNG ..............................4 Lieferumfang ..............................4 SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 6 GERÄTEBESCHREIBUNG..........................7 Features ................................. 7 Geräteübersicht.............................. 8 INSTALLATION ..............................9 Lampeninstallation/Lampenwechsel ......................9 Lampenjustierung............................10 Projektormontage............................10 Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor ..........13 Anschluss ans Netz............................ - Seite 3 INTRODUCTION ............................. 54 Inclus dans la livraison ..........................54 INSTRUCTIONS DE SÉCURITÉ ........................54 EMPLOI SELON LES PRESCRIPTIONS ....................... 56 DESCRIPTION DE L'APPAREIL........................57 Features ............................... 57 Aperçue des parties ............................. 58 INSTALLATION .............................. 59 Installer/Remplacer la lampe ........................59 Ajustage de la lampe............................
-
Seite 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT PHW-710E entschieden haben. Sie haben hiermit ein leistungsstarkes und vielseitiges Gerät erworben. Nehmen Sie den PHW-710E aus der Verpackung. - Seite 5 Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantiean- spruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde.
-
Seite 6: Bestimmungsgemäße Verwendung
Bei der ersten Inbetriebnahme kann es zu Rauch- und Geruchserzeugung kommen. Hierbei handelt es sich nicht um eine Störung des Gerätes. Brandgefahr! Gerät niemals auf leicht entflammbaren Oberflächen aufstellen (z. B. Messeteppich)! Achtung: Gerät niemals während des Betriebes berühren. Gehäuse erhitzt sich! Vermeiden Sie es, das Gerät in kurzen Intervallen an- und auszuschalten (z. -
Seite 7: Gerätebeschreibung
Achten Sie bei der Projektormontage, beim Projektorabbau und bei der Durchführung von Servicearbeiten darauf, dass der Bereich unterhalb des Montageortes abgesperrt ist. Bei Überkopfmontage (Montagehöhe >100 cm) ist das Gerät immer mit einem geeigneten Sicherheitsfang- seil zu sichern. Das Sicherheitsfangseil muss an den dafür vorgesehenen Befestigungspunkten eingehängt werden. -
Seite 8: Geräteübersicht

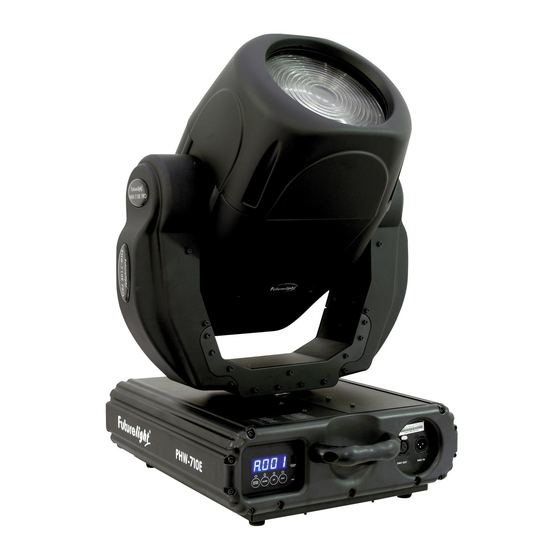

Geräteübersicht (1) Projektorkopf (2) Fresnell-Linse (3) Projektorarm (4) Base (5) Steuereinheit (6) Tragegriff (7) Gehäuseschrauben (8) Mode/Enter-Taste (9) Down-Taste (10) Up-Taste (11) Exit-Taste (12) Display (13) DMX-Ausgangsbuchse (14) DMX-Eingangsbuchse (15) Netzanschluss (16) Sicherungshalter (17) Lüfter 8/103 00026590.DOC, Version 1.1... -
Seite 9: Installation
INSTALLATION Lampeninstallation/Lampenwechsel LEBENSGEFAHR! Lampe nur bei ausgeschaltetem Gerät einsetzen! Netzstecker ziehen! Zur Installation benötigen Sie eine MSR700 G-22 Lampe. Die Lampe darf nur nach Anlegen geeigneter Schutzkleidung (Schutzbrille, Schutzhandschuhe, Schutzhelm mit Visier, Lederschurz) gewechselt werden. ACHTUNG! Die Lampe muss gewechselt werden, wenn diese beschädigt ist oder sich durch Wärme verformt hat! Die vom Hersteller angegebene Lebensdauer der Lampe darf niemals überschritten werden. -
Seite 10: Lampenjustierung
Lampenjustierung Der Lampenhalter des Gerätes wird ab Werk justiert. Da sich die zu verwendenden Lampen von Hersteller zu Hersteller unterscheiden, kann es u. U. notwendig sein, die Position des Lampenhalters nachzujustieren. Zünden Sie die Lampe, öffnen Sie den Shutter, stellen Sie die Dimmerintensität auf 100 % und Sie den Lichtstrahl auf eine ebene Oberfläche (Wand). - Seite 11 Der Projektor muss außerhalb des Handbereichs von Personen installiert werden. Wenn der Projektor von der Decke oder hochliegenden Trägern etc. abgehängt werden soll, muss immer mit Traversensystemen gearbeitet werden. Der Projektor darf niemals frei schwingend im Raum befestigt werden. Achtung: Projektoren können beim Herabstürzen erhebliche Verletzungen verursachen! Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie den Projektor NICHT! Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Projektors aushalten kann.
- Seite 12 (1) Omega-Halter (2) Haken (3) Sicherheitsfangseil (4) Schnellverschluss Verschrauben Sie je einen Haken über eine M12 Schraube und Mutter mit den Omega-Haltern. Führen Sie die beiden Schnellverschlüsse des ersten Omega-Halters in die dafür vorgesehenen Öffnungen an der Geräteunterseite ein. Drehen Sie die Schnellverschlüsse im Uhrzeigersinn bis zum Anschlag fest. Installieren Sie den zweiten Omega-Halter.
-
Seite 13: Anschluss An Den Dmx-512 Controller / Verbindung Projektor - Projektor
Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. -
Seite 14: Anschluss Ans Netz
Bemessungsdifferenzstrom ausgestattet sein. Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der PHW-710E den Betrieb auf. Während des Reset justieren sich die Motoren aus und das Gerät ist danach betriebsbereit. Stand Alone-Betrieb Der PHW-710E lässt sich im Stand Alone-Betrieb ohne Controller einsetzen. -
Seite 15: Dmx-Protokoll
Bitte beachten Sie: Über das Display des Gerätes werden die Modi DMX-512 Daten und Lampe angezeigt: 1. Schalten Sie das Gerät ein. Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Wenn Daten empfangen werden, erscheint „A.001“ mit der definierten Startadresse auf dem Display. Werden keine Daten empfangen, blinkt „A001“... - Seite 16 Steuerkanal 5 - Cyan Decimal Hexad. Percentage S/F Eigenschaft 0 255 00 FF 0% 100% F Cyan (0 = weiß, 255 bzw 100% is Cyan) Steuerkanal 6 - Magenta Decimal Hexad. Percentage S/F Eigenschaft 0 255 00 FF 0% 100% F Magenta (0 = weiß, 255 bzw 100% is Magenta) Steuerkanal 7 - Yellow Decimal Hexad.
- Seite 17 Steuerkanal 10 - Effekt Rad Decimal Hexad. Percentage S/F Eigenschaft 0 70 00 46 0% 27% S Neutral 71 230 47 E6 28% 90% F Beam Shaper 231 255 E7 FF 91% 100% S Frost Filter Steuerkanal 11 - Zoom Decimal Hexad.
-
Seite 18: Control Board
Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben, die Lampe ein- und ausschalten, das vorprogrammierte Programm abspielen oder ein Reset durchführen. Drücken Sie die Mode/Enter-Taste, bis das Display zu blinken beginnt. Über die Up-Taste können Sie sich im Hauptmenü... -
Seite 19: Hauptfunktionen
Hauptfunktionen - Hauptmenü 0 • Drücken Sie die Mode/Enter-Taste, um ins Hauptmenü "MODE" zu gelangen (Display blinkt). • Drücken Sie die Mode/Enter-Taste und wählen Sie "ADDR", “RUN” oder "DISP" durch Drücken der Up/Down-Tasten. • Drücken Sie die Mode/Enter-Taste zur Auswahl des gewünschten Untermenüs. - Einstellen der DMX-Startadresse, Slave-Einstellung - Einstellen der DMX-Startadresse Mit dieser Funktion können Sie die DMX-Startadresse über das Control Board einstellen. - Seite 20 - Programm aufrufen, Master-Einstellung Mit der Funktion "RUN" lässt sich das interne Programm aufrufen. Die Anzahl der Steps können Sie unter Step festlegen. Die einzelnen Szenen können Sie unter Edit abändern. Die Szenen lassen sich entweder automatisch (AUTO), d.h. mit der eingestellten Step-Time oder musikgesteuert (SOUN) abspielen.
- Seite 21 Lamp - Hauptmenü 1 • Drücken Sie die Mode/Enter-Taste, um ins Hauptmenü zu gelangen (Display blinkt). • Drücken Sie die Up/Down-Tasten zur Auswahl von “LAMP”. - Lampenschaltung Mit dieser Funktion lässt sich die Lampe über das Control Board an- oder abschalten. •...
- Seite 22 rpan - PAN-Umkehrung Mit dieser Funktion lässt sich die PAN-Bewegung umkehren. • Wählen Sie “RPAN” durch Drücken der Up/Down-Tasten. • Drücken Sie die Mode/Enter-Taste, auf dem Display erscheint “ON” oder “OFF”. • Drücken Sie die Up-Taste zur Auswahl von “ON” wenn Sie diese Funktion aktivieren möchten - oder die Down-Taste zur Auswahl von “OFF”...
- Seite 23 • Drücken Sie die Exit-Taste, um zum Hauptmenü zurückzukehren. - Lüfterleistung einstellen Mit dieser Funktion lässt sich das Lüftergebläse einstellen. • Wählen Sie “FANS” durch Drücken der Up/Down-Tasten. • Drücken Sie die Mode/Enter-Taste, auf dem Display erscheint “AUTO”. • Drücken Sie die Up/Down-Taste, um "HIGH" oder "AUTO" auszuwählen. •...
- Seite 24 • Drücken Sie die Exit-Taste, um zum Hauptmenü zurückzukehren. - Funktionstest der einzelnen Kanäle Mit dieser Funktion lässt sich jeder einzelne Kanal auf seine (korrekte) Funktion überprüfen. • Wählen Sie “TESt” durch Drücken der Up/Down-Tasten. • Drücken Sie die Mode/Enter-Taste, auf dem Display erscheint “T-XX”, “X” steht für die Kanalnummer. Der aktuelle Kanal wird getestet.
- Seite 25 • Wählen Sie “CLLT” durch Drücken der Up/Down-Tasten. • Drücken Sie die Mode/Enter-Taste, auf dem Display erscheint “ON” oder “OFF”. • Drücken Sie die Up-Taste zur Auswahl von “ON” wenn Sie diese Funktion aktivieren möchten - oder die Down-Taste zur Auswahl von “OFF” wenn nicht. •...
-
Seite 26: Fehlermeldungen
• Drücken Sie die Mode/Enter-Taste, um die Step-Time einzustellen. Auf dem Display erscheint “TXXX”, “XXX” steht für die Step-Time, Wert “001-999”. Z. B. bedeutet “T002” dass die aktuelle Szene eine Step- Time von 0,4 ms (002 x 0,2 ms) gespeichert ist. •... -
Seite 27: Reinigung Und Wartung
11Er: Fehler am Zoom. Diese Fehlermeldung erscheint, wenn nach dem Reset magnetisch-indizierte Fehlfunktionen vorliegen (Photodiode defekt oder der Magnet fehlt) oder der Steppermotor defekt ist (oder dessen Treiber auf der Hauptplatine). Dabei befindet sich das Zoom nach dem Reset nicht in der Vorgabeposition. -
Seite 28: Sicherungswechsel
Sicherungswechsel Beim Ausfall der Lampe kann die Feinsicherung des Gerätes durchbrennen. Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt werden. Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker ziehen).
