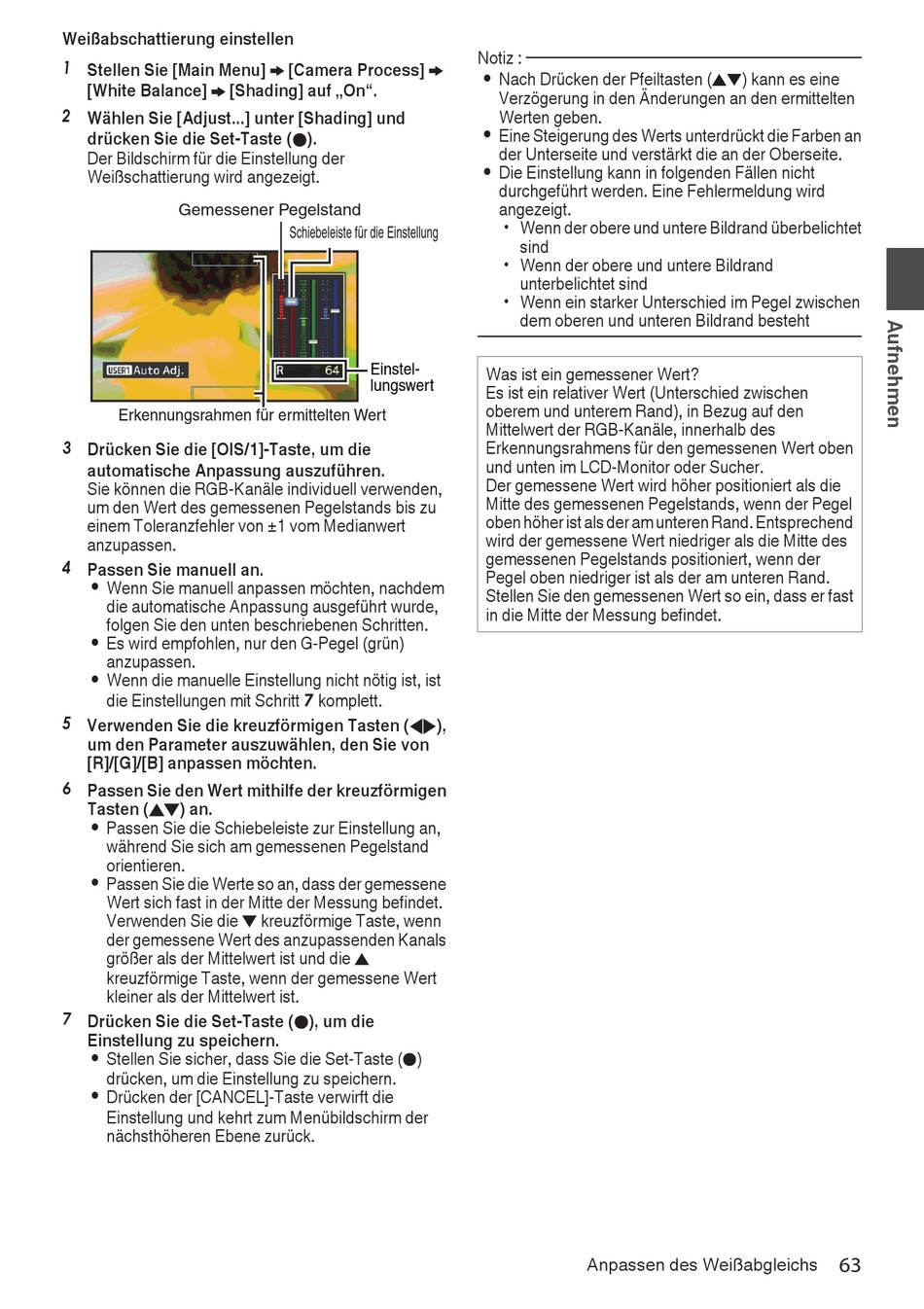

Weißabschattierung einstellen
1 Stellen Sie [Main Menu] B [Camera Process] B
[White Balance] B [Shading] auf „On".
2 Wählen Sie [Adjust...] unter [Shading] und
drücken Sie die Set-Taste (R).
Der Bildschirm für die Einstellung der
Weißschattierung wird angezeigt.
Gemessener Pegelstand
Erkennungsrahmen für ermittelten Wert
.
3 Drücken Sie die [OIS/1]-Taste, um die
automatische Anpassung auszuführen.
Sie können die RGB-Kanäle individuell verwenden,
um den Wert des gemessenen Pegelstands bis zu
einem Toleranzfehler von ±1 vom Medianwert
anzupassen.
4 Passen Sie manuell an.
Wenn Sie manuell anpassen möchten, nachdem
0
die automatische Anpassung ausgeführt wurde,
folgen Sie den unten beschriebenen Schritten.
Es wird empfohlen, nur den G-Pegel (grün)
0
anzupassen.
Wenn die manuelle Einstellung nicht nötig ist, ist
0
die Einstellungen mit Schritt 7 komplett.
5 Verwenden Sie die kreuzförmigen Tasten (HI),
um den Parameter auszuwählen, den Sie von
[R]/[G]/[B] anpassen möchten.
6 Passen Sie den Wert mithilfe der kreuzförmigen
Tasten (JK) an.
Passen Sie die Schiebeleiste zur Einstellung an,
0
während Sie sich am gemessenen Pegelstand
orientieren.
Passen Sie die Werte so an, dass der gemessene
0
Wert sich fast in der Mitte der Messung befindet.
Verwenden Sie die K kreuzförmige Taste, wenn
der gemessene Wert des anzupassenden Kanals
größer als der Mittelwert ist und die J
kreuzförmige Taste, wenn der gemessene Wert
kleiner als der Mittelwert ist.
7 Drücken Sie die Set-Taste (R), um die
Einstellung zu speichern.
Stellen Sie sicher, dass Sie die Set-Taste (R)
0
drücken, um die Einstellung zu speichern.
Drücken der [CANCEL]-Taste verwirft die
0
Einstellung und kehrt zum Menübildschirm der
nächsthöheren Ebene zurück.
Schiebeleiste für die Einstellung
Einstel-
lungswert
Notiz :
Nach Drücken der Pfeiltasten (JK) kann es eine
0
Verzögerung in den Änderungen an den ermittelten
Werten geben.
Eine Steigerung des Werts unterdrückt die Farben an
0
der Unterseite und verstärkt die an der Oberseite.
Die Einstellung kann in folgenden Fällen nicht
0
durchgeführt werden. Eine Fehlermeldung wird
angezeigt.
Wenn der obere und untere Bildrand überbelichtet
0
sind
Wenn der obere und untere Bildrand
0
unterbelichtet sind
Wenn ein starker Unterschied im Pegel zwischen
0
dem oberen und unteren Bildrand besteht
Was ist ein gemessener Wert?
Es ist ein relativer Wert (Unterschied zwischen
oberem und unterem Rand), in Bezug auf den
Mittelwert der RGB-Kanäle, innerhalb des
Erkennungsrahmens für den gemessenen Wert oben
und unten im LCD-Monitor oder Sucher.
Der gemessene Wert wird höher positioniert als die
Mitte des gemessenen Pegelstands, wenn der Pegel
oben höher ist als der am unteren Rand. Entsprechend
wird der gemessene Wert niedriger als die Mitte des
gemessenen Pegelstands positioniert, wenn der
Pegel oben niedriger ist als der am unteren Rand.
Stellen Sie den gemessenen Wert so ein, dass er fast
in die Mitte der Messung befindet.
Anpassen des Weißabgleichs
