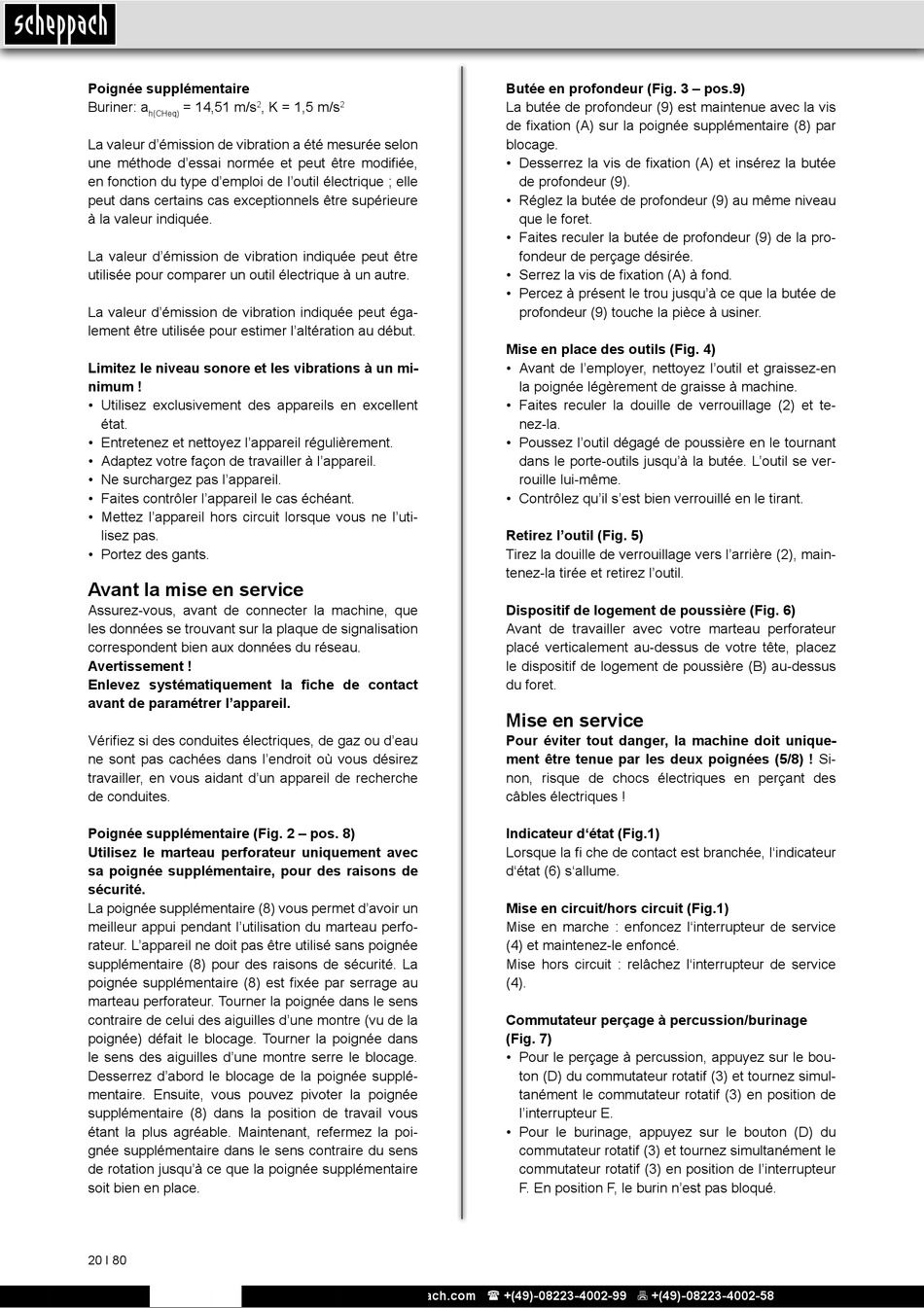

Poignée supplémentaire
Buriner: a = 14,51 m/s , K = 1,5 m/s
2
h(CHeq)
La valeur d'émission de vibration a été mesurée selon
une méthode d'essai normée et peut être modifiée,
en fonction du type d'emploi de l'outil électrique ; elle
peut dans certains cas exceptionnels être supérieure
à la valeur indiquée.
La valeur d'émission de vibration indiquée peut être
utilisée pour comparer un outil électrique à un autre.
La valeur d'émission de vibration indiquée peut éga-
lement être utilisée pour estimer l'altération au début.
Limitez le niveau sonore et les vibrations à un mi-
nimum !
• Utilisez exclusivement des appareils en excellent
état.
• Entretenez et nettoyez l'appareil régulièrement.
• Adaptez votre façon de travailler à l'appareil.
• Ne surchargez pas l'appareil.
• Faites contrôler l'appareil le cas échéant.
• Mettez l'appareil hors circuit lorsque vous ne l'uti-
lisez pas.
• Portez des gants.

Avant la mise en service

Assurez-vous, avant de connecter la machine, que
les données se trouvant sur la plaque de signalisation
correspondent bien aux données du réseau.
Avertissement !
Enlevez systématiquement la fiche de contact
avant de paramétrer l'appareil.
Vérifiez si des conduites électriques, de gaz ou d'eau
ne sont pas cachées dans l'endroit où vous désirez
travailler, en vous aidant d'un appareil de recherche
de conduites.
Poignée supplémentaire (Fig. 2 – pos. 8)
Utilisez le marteau perforateur uniquement avec
sa poignée supplémentaire, pour des raisons de
sécurité.
La poignée supplémentaire (8) vous permet d'avoir un
meilleur appui pendant l'utilisation du marteau perfo-
rateur. L'appareil ne doit pas être utilisé sans poignée
supplémentaire (8) pour des raisons de sécurité. La
poignée supplémentaire (8) est fixée par serrage au
marteau perforateur. Tourner la poignée dans le sens
contraire de celui des aiguilles d'une montre (vu de la
poignée) défait le blocage. Tourner la poignée dans
le sens des aiguilles d'une montre serre le blocage.
Desserrez d'abord le blocage de la poignée supplé-
mentaire. Ensuite, vous pouvez pivoter la poignée
supplémentaire (8) dans la position de travail vous
étant la plus agréable. Maintenant, refermez la poi-
gnée supplémentaire dans le sens contraire du sens
de rotation jusqu'à ce que la poignée supplémentaire
soit bien en place.
20 І 80
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Butée en profondeur (Fig. 3 – pos.9)
La butée de profondeur (9) est maintenue avec la vis
2
de fixation (A) sur la poignée supplémentaire (8) par
blocage.
• Desserrez la vis de fixation (A) et insérez la butée
• Réglez la butée de profondeur (9) au même niveau
• Faites reculer la butée de profondeur (9) de la pro-
• Serrez la vis de fixation (A) à fond.
• Percez à présent le trou jusqu'à ce que la butée de
Mise en place des outils (Fig. 4)
• Avant de l'employer, nettoyez l'outil et graissez-en
• Faites reculer la douille de verrouillage (2) et te-
• Poussez l'outil dégagé de poussière en le tournant
• Contrôlez qu'il s'est bien verrouillé en le tirant.
Retirez l'outil (Fig. 5)
Tirez la douille de verrouillage vers l'arrière (2), main-
tenez-la tirée et retirez l'outil.
Dispositif de logement de poussière (Fig. 6)
Avant de travailler avec votre marteau perforateur
placé verticalement au-dessus de votre tête, placez
le dispositif de logement de poussière (B) au-dessus
du foret.
Mise en service
Pour éviter tout danger, la machine doit unique-
ment être tenue par les deux poignées (5/8) ! Si-
non, risque de chocs électriques en perçant des
câbles électriques !
Indicateur d'état (Fig.1)
Lorsque la fi che de contact est branchée, l'indicateur
d'état (6) s'allume.
Mise en circuit/hors circuit (Fig.1)
Mise en marche : enfoncez l'interrupteur de service
(4) et maintenez-le enfoncé.
Mise hors circuit : relâchez l'interrupteur de service
(4).
Commutateur perçage à percussion/burinage
(Fig. 7)
• Pour le perçage à percussion, appuyez sur le bou-
• Pour le burinage, appuyez sur le bouton (D) du
de profondeur (9).
que le foret.
fondeur de perçage désirée.
profondeur (9) touche la pièce à usiner.
la poignée légèrement de graisse à machine.
nez-la.
dans le porte-outils jusqu'à la butée. L'outil se ver-
rouille lui-même.
ton (D) du commutateur rotatif (3) et tournez simul-
tanément le commutateur rotatif (3) en position de
l'interrupteur E.
commutateur rotatif (3) et tournez simultanément le
commutateur rotatif (3) en position de l'interrupteur
F. En position F, le burin n'est pas bloqué.
