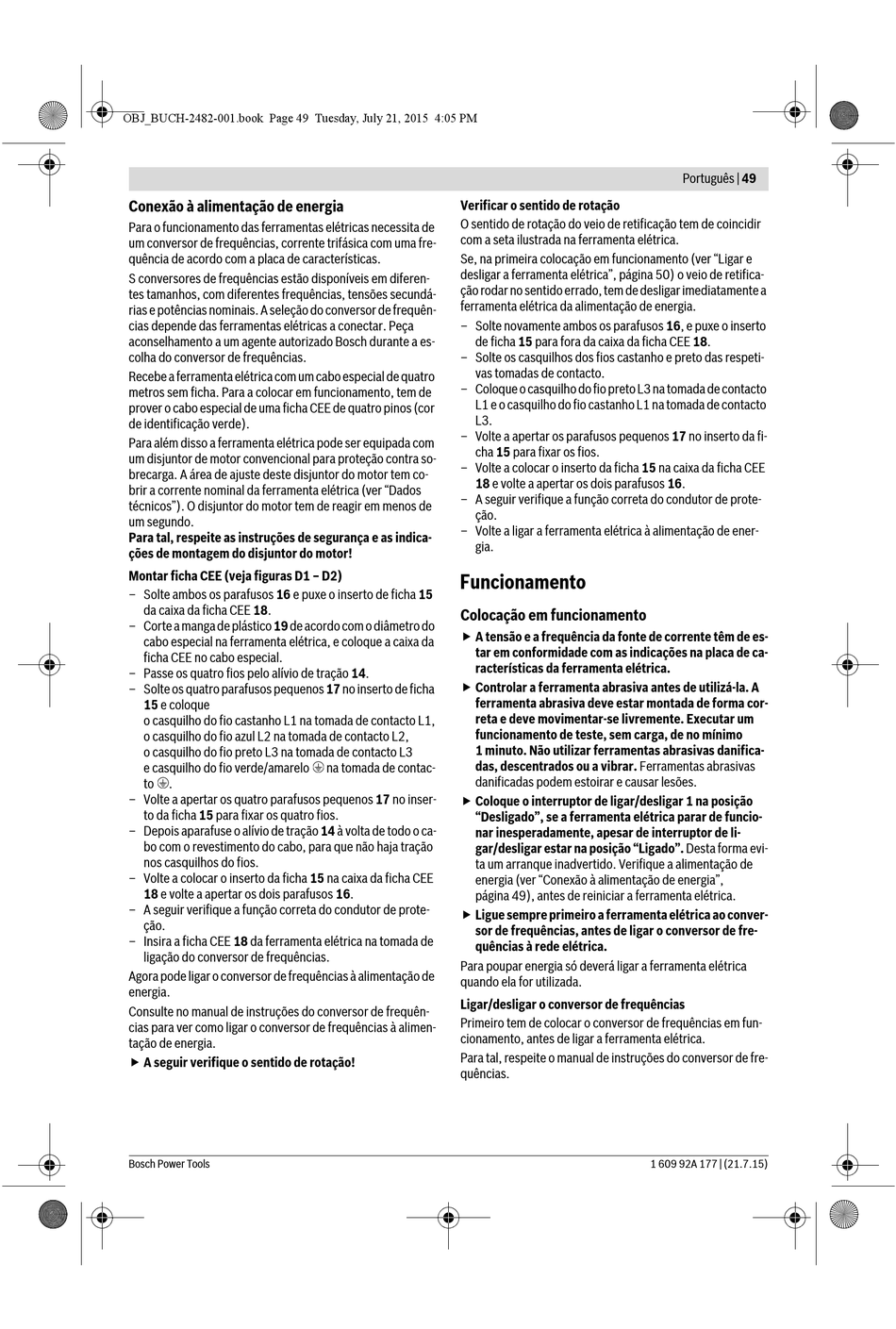

Conexão à alimentação de energia
Para o funcionamento das ferramentas elétricas necessita de
um conversor de frequências, corrente trifásica com uma fre-
quência de acordo com a placa de características.
S conversores de frequências estão disponíveis em diferen-
tes tamanhos, com diferentes frequências, tensões secundá-
rias e potências nominais. A seleção do conversor de frequên-
cias depende das ferramentas elétricas a conectar. Peça
aconselhamento a um agente autorizado Bosch durante a es-
colha do conversor de frequências.
Recebe a ferramenta elétrica com um cabo especial de quatro
metros sem ficha. Para a colocar em funcionamento, tem de
prover o cabo especial de uma ficha CEE de quatro pinos (cor
de identificação verde).
Para além disso a ferramenta elétrica pode ser equipada com
um disjuntor de motor convencional para proteção contra so-
brecarga. A área de ajuste deste disjuntor do motor tem co-
brir a corrente nominal da ferramenta elétrica (ver "Dados
técnicos"). O disjuntor do motor tem de reagir em menos de
um segundo.
Para tal, respeite as instruções de segurança e as indica-
ções de montagem do disjuntor do motor!
Montar ficha CEE (veja figuras D1 – D2)
– Solte ambos os parafusos 16 e puxe o inserto de ficha 15
da caixa da ficha CEE 18.
– Corte a manga de plástico 19 de acordo com o diâmetro do
cabo especial na ferramenta elétrica, e coloque a caixa da
ficha CEE no cabo especial.
– Passe os quatro fios pelo alívio de tração 14.
– Solte os quatro parafusos pequenos 17 no inserto de ficha
15 e coloque
o casquilho do fio castanho L1 na tomada de contacto L1,
o casquilho do fio azul L2 na tomada de contacto L2,
o casquilho do fio preto L3 na tomada de contacto L3
e casquilho do fio verde/amarelo
to
.
– Volte a apertar os quatro parafusos pequenos 17 no inser-
to da ficha 15 para fixar os quatro fios.
– Depois aparafuse o alívio de tração 14 à volta de todo o ca-
bo com o revestimento do cabo, para que não haja tração
nos casquilhos do fios.
– Volte a colocar o inserto da ficha 15 na caixa da ficha CEE
18 e volte a apertar os dois parafusos 16.
– A seguir verifique a função correta do condutor de prote-
ção.
– Insira a ficha CEE 18 da ferramenta elétrica na tomada de
ligação do conversor de frequências.
Agora pode ligar o conversor de frequências à alimentação de
energia.
Consulte no manual de instruções do conversor de frequên-
cias para ver como ligar o conversor de frequências à alimen-
tação de energia.
A seguir verifique o sentido de rotação!
Bosch Power Tools
Verificar o sentido de rotação
O sentido de rotação do veio de retificação tem de coincidir
com a seta ilustrada na ferramenta elétrica.
Se, na primeira colocação em funcionamento (ver "Ligar e
desligar a ferramenta elétrica", página 50) o veio de retifica-
ção rodar no sentido errado, tem de desligar imediatamente a
ferramenta elétrica da alimentação de energia.
– Solte novamente ambos os parafusos 16, e puxe o inserto
de ficha 15 para fora da caixa da ficha CEE 18.
– Solte os casquilhos dos fios castanho e preto das respeti-
vas tomadas de contacto.
– Coloque o casquilho do fio preto L3 na tomada de contacto
L1 e o casquilho do fio castanho L1 na tomada de contacto
L3.
– Volte a apertar os parafusos pequenos 17 no inserto da fi-
cha 15 para fixar os fios.
– Volte a colocar o inserto da ficha 15 na caixa da ficha CEE
18 e volte a apertar os dois parafusos 16.
– A seguir verifique a função correta do condutor de prote-
ção.
– Volte a ligar a ferramenta elétrica à alimentação de ener-
gia.
Funcionamento
Colocação em funcionamento
A tensão e a frequência da fonte de corrente têm de es-
tar em conformidade com as indicações na placa de ca-
racterísticas da ferramenta elétrica.
Controlar a ferramenta abrasiva antes de utilizá-la. A
ferramenta abrasiva deve estar montada de forma cor-
reta e deve movimentar-se livremente. Executar um
funcionamento de teste, sem carga, de no mínimo
1 minuto. Não utilizar ferramentas abrasivas danifica-
das, descentrados ou a vibrar. Ferramentas abrasivas
na tomada de contac-
danificadas podem estoirar e causar lesões.
Coloque o interruptor de ligar/desligar 1 na posição
"Desligado", se a ferramenta elétrica parar de funcio-
nar inesperadamente, apesar de interruptor de li-
gar/desligar estar na posição "Ligado". Desta forma evi-
ta um arranque inadvertido. Verifique a alimentação de
energia (ver "Conexão à alimentação de energia",
página 49), antes de reiniciar a ferramenta elétrica.
Ligue sempre primeiro a ferramenta elétrica ao conver-
sor de frequências, antes de ligar o conversor de fre-
quências à rede elétrica.
Para poupar energia só deverá ligar a ferramenta elétrica
quando ela for utilizada.
Ligar/desligar o conversor de frequências
Primeiro tem de colocar o conversor de frequências em fun-
cionamento, antes de ligar a ferramenta elétrica.
Para tal, respeite o manual de instruções do conversor de fre-
quências.
Português | 49
1 609 92A 177 | (21.7.15)
