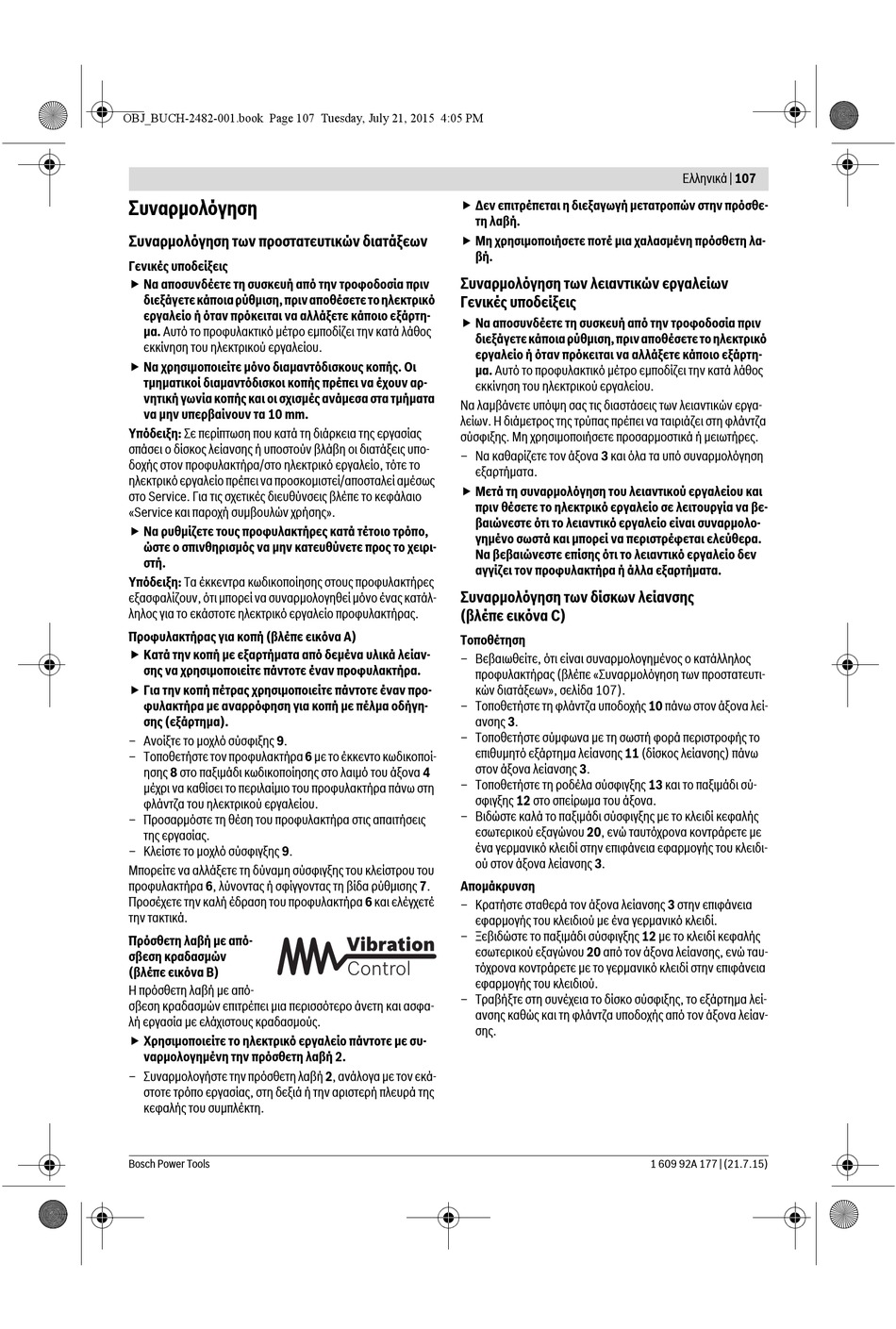

OBJ_BUCH-2482-001.book Page 107 Tuesday, July 21, 2015 4:05 PM
Συναρμολόγηση
Συναρμολόγηση των προστατευτικών διατάξεων
Γενικές υποδείξεις
Να αποσυνδέετε τη συσκευή από την τροφοδοσία πριν
διεξάγετε κάποια ρύθμιση, πριν αποθέσετε το ηλεκτρικό
εργαλείο ή όταν πρόκειται να αλλάξετε κάποιο εξάρτη-
μα. Αυτό το προφυλακτικό μέτρο εμποδίζει την κατά λάθος
εκκίνηση του ηλεκτρικού εργαλείου.
Να χρησιμοποιείτε μόνο διαμαντόδισκους κοπής. Οι
τμηματικοί διαμαντόδισκοι κοπής πρέπει να έχουν αρ-
νητική γωνία κοπής και οι σχισμές ανάμεσα στα τμήματα
να μην υπερβαίνουν τα 10 mm.
Υπόδειξη: Σε περίπτωση που κατά τη διάρκεια της εργασίας
σπάσει ο δίσκος λείανσης ή υποστούν βλάβη οι διατάξεις υπο-
δοχής στον προφυλακτήρα/στο ηλεκτρικό εργαλείο, τότε το
ηλεκτρικό εργαλείο πρέπει να προσκομιστεί/αποσταλεί αμέσως
στο Service. Για τις σχετικές διευθύνσεις βλέπε το κεφάλαιο
«Service και παροχή συμβουλών χρήσης».
Να ρυθμίζετε τους προφυλακτήρες κατά τέτοιο τρόπο,
ώστε ο σπινθηρισμός να μην κατευθύνετε προς το χειρι-
στή.
Υπόδειξη: Τα έκκεντρα κωδικοποίησης στους προφυλακτήρες
εξασφαλίζουν, ότι μπορεί να συναρμολογηθεί μόνο ένας κατάλ-
ληλος για το εκάστοτε ηλεκτρικό εργαλείο προφυλακτήρας.
Προφυλακτήρας για κοπή (βλέπε εικόνα A)
Κατά την κοπή με εξαρτήματα από δεμένα υλικά λείαν-
σης να χρησιμοποιείτε πάντοτε έναν προφυλακτήρα.
Για την κοπή πέτρας χρησιμοποιείτε πάντοτε έναν προ-
φυλακτήρα με αναρρόφηση για κοπή με πέλμα οδήγη-
σης (εξάρτημα).
– Ανοίξτε το μοχλό σύσφιξης 9.
– Τοποθετήστε τον προφυλακτήρα 6 με το έκκεντο κωδικοποί-
ησης 8 στο παξιμάδι κωδικοποίησης στο λαιμό του άξονα 4
μέχρι να καθίσει το περιλαίμιο του προφυλακτήρα πάνω στη
φλάντζα του ηλεκτρικού εργαλείου.
– Προσαρμόστε τη θέση του προφυλακτήρα στις απαιτήσεις
της εργασίας.
– Κλείστε το μοχλό σύσφιγξης 9.
Μπορείτε να αλλάξετε τη δύναμη σύσφιγξης του κλείστρου του
προφυλακτήρα 6, λύνοντας ή σφίγγοντας τη βίδα ρύθμισης 7.
Προσέχετε την καλή έδραση του προφυλακτήρα 6 και ελέγχετέ
την τακτικά.
Πρόσθετη λαβή με από-
σβεση κραδασμών
(βλέπε εικόνα B)
Η πρόσθετη λαβή με από-
σβεση κραδασμών επιτρέπει μια περισσότερο άνετη και ασφα-
λή εργασία με ελάχιστους κραδασμούς.
Χρησιμοποιείτε το ηλεκτρικό εργαλείο πάντοτε με συ-
ναρμολογημένη την πρόσθετη λαβή 2.
– Συναρμολογήστε την πρόσθετη λαβή 2, ανάλογα με τον εκά-
στοτε τρόπο εργασίας, στη δεξιά ή την αριστερή πλευρά της
κεφαλής του συμπλέκτη.
Bosch Power Tools
Δεν επιτρέπεται η διεξαγωγή μετατροπών στην πρόσθε-
τη λαβή.
Μη χρησιμοποιήσετε ποτέ μια χαλασμένη πρόσθετη λα-
βή.
Συναρμολόγηση των λειαντικών εργαλείων
Γενικές υποδείξεις
Να αποσυνδέετε τη συσκευή από την τροφοδοσία πριν
διεξάγετε κάποια ρύθμιση, πριν αποθέσετε το ηλεκτρικό
εργαλείο ή όταν πρόκειται να αλλάξετε κάποιο εξάρτη-
μα. Αυτό το προφυλακτικό μέτρο εμποδίζει την κατά λάθος
εκκίνηση του ηλεκτρικού εργαλείου.
Να λαμβάνετε υπόψη σας τις διαστάσεις των λειαντικών εργα-
λείων. Η διάμετρος της τρύπας πρέπει να ταιριάζει στη φλάντζα
σύσφιξης. Μη χρησιμοποιήσετε προσαρμοστικά ή μειωτήρες.
– Να καθαρίζετε τον άξονα 3 και όλα τα υπό συναρμολόγηση
εξαρτήματα.
Μετά τη συναρμολόγηση του λειαντικού εργαλείου και
πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία να βε-
βαιώνεστε ότι το λειαντικό εργαλείο είναι συναρμολο-
γημένο σωστά και μπορεί να περιστρέφεται ελεύθερα.
Να βεβαιώνεστε επίσης ότι το λειαντικό εργαλείο δεν
αγγίζει τον προφυλακτήρα ή άλλα εξαρτήματα.
Συναρμολόγηση των δίσκων λείανσης
(βλέπε εικόνα C)
Τοποθέτηση
– Βεβαιωθείτε, ότι είναι συναρμολογημένος ο κατάλληλος
προφυλακτήρας (βλέπε «Συναρμολόγηση των προστατευτι-
κών διατάξεων», σελίδα 107).
– Τοποθετήστε τη φλάντζα υποδοχής 10 πάνω στον άξονα λεί-
ανσης 3.
– Τοποθετήστε σύμφωνα με τη σωστή φορά περιστροφής το
επιθυμητό εξάρτημα λείανσης 11 (δίσκος λείανσης) πάνω
στον άξονα λείανσης 3.
– Τοποθετήστε τη ροδέλα σύσφιγξης 13 και το παξιμάδι σύ-
σφιγξης 12 στο σπείρωμα του άξονα.
– Βιδώστε καλά το παξιμάδι σύσφιγξης με το κλειδί κεφαλής
εσωτερικού εξαγώνου 20, ενώ ταυτόχρονα κοντράρετε με
ένα γερμανικό κλειδί στην επιφάνεια εφαρμογής του κλειδι-
ού στον άξονα λείανσης 3.
Απομάκρυνση
– Κρατήστε σταθερά τον άξονα λείανσης 3 στην επιφάνεια
εφαρμογής του κλειδιού με ένα γερμανικό κλειδί.
– Ξεβιδώστε το παξιμάδι σύσφιγξης 12 με το κλειδί κεφαλής
εσωτερικού εξαγώνου 20 από τον άξονα λείανσης, ενώ ταυ-
τόχρονα κοντράρετε με το γερμανικό κλειδί στην επιφάνεια
εφαρμογής του κλειδιού.
– Τραβήξτε στη συνέχεια το δίσκο σύσφιξης, το εξάρτημα λεί-
ανσης καθώς και τη φλάντζα υποδοχής από τον άξονα λείαν-
σης.
Ελληνικά | 107
1 609 92A 177 | (21.7.15)
