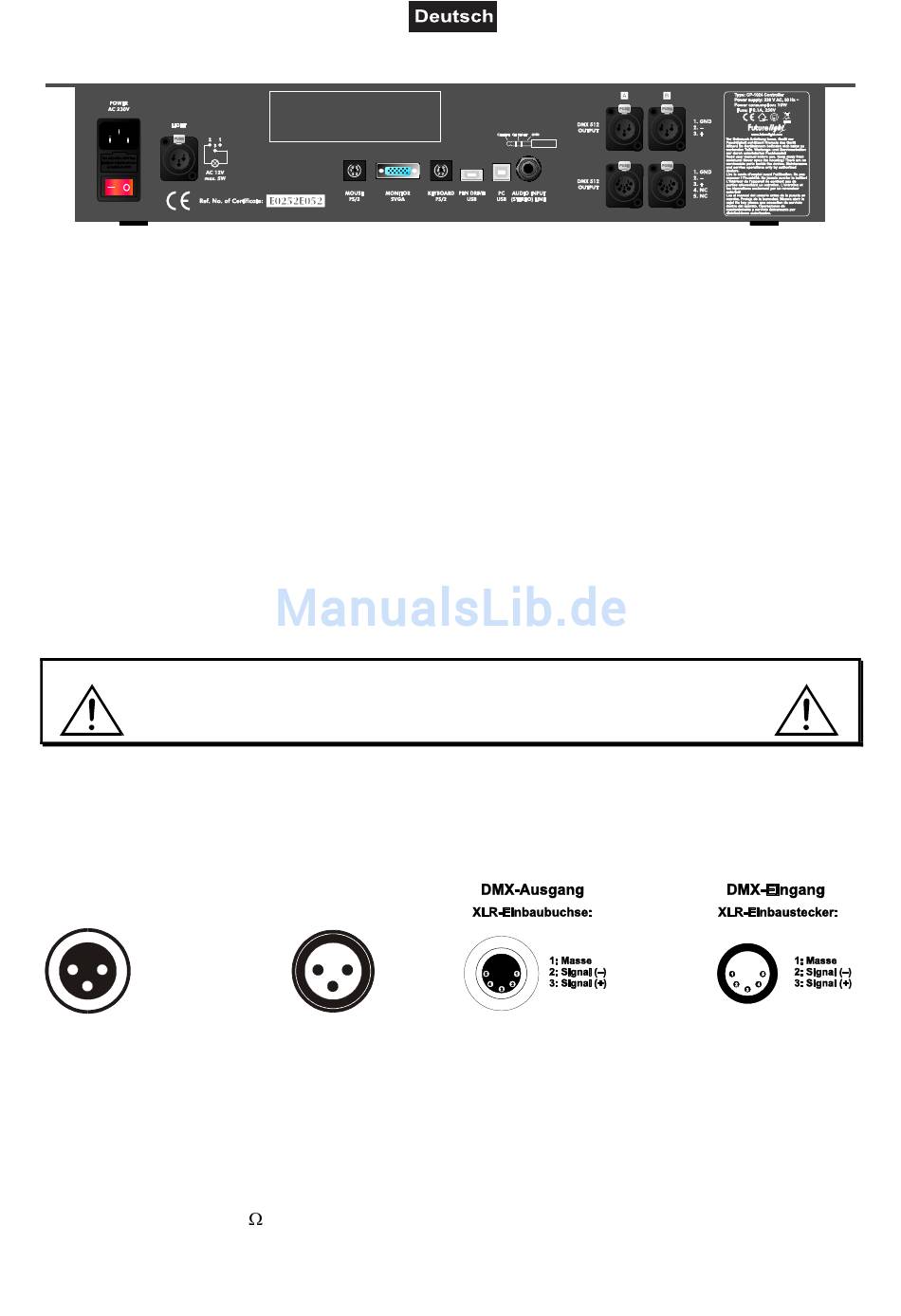

Rückseite:
5. SETUP
5.1 Installation
Stellen Sie das Gerät auf einer ebenen Fläche auf. Schließen Sie das Gerät ans Netz an.
5.2 Musiksteuerung
Die Musiksteuerung kann entweder über die 6,3 mm Stereo-Klinkenbuchse oder das eingebaute Mikrofon
erfolgen.
Wenn der CP-1024 über ein Musiksignal an der Audio-Buchse arbeiten soll, verbinden Sie die
Klinkenbuchse mit dem Audiosignal des Kopfhörerausganges bzw. des zweiten regelbaren Ausganges (falls
vorhanden) des Mixers oder mit einem Lautsprecherausgang des Verstärkers.
ACHTUNG: Verbinden Sie niemals den Audio-Eingang mit dem DMX-Output, da ansonsten die Elektronik
(DMX-Treiber) zerstört werden würde.
5.3 Anschluss an den Projektor
Die Verbindung zwischen Controller und Projektor sowie zwischen den einzelnen Geräten muss mit einem
zweipoligen geschirmten Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -Kupp-
lungen.
Belegung der XLR-Verbindung:
DMX-Ausgang
XLR-Einbaubuchse:
1: Masse
2
1
2: Signal (–)
3
3: Signal (+)
Wenn Sie die empfohlenen FUTURELIGHT-Projektoren verwenden, können Sie den DMX-Ausgang des
Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Sollen Projektoren
mit anderen DMX-Ausgängen angeschlossen werden, müssen Adapterkabel verwendet werden.
Aufbau einer seriellen DMX-Kette:
Verbinden Sie den DMX-Ausgang des CP-1024 mit dem DMX-Eingang des nächsten Gerätes. Verbinden
Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte angeschlossen sind.
Achtung: Am letzten Projektor muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen
werden. Dazu wird ein 120
und in den DMX-Ausgang am letzten Gerät gesteckt.
Achten Sie darauf, dass die Adern der Datenleitung an keiner
Stelle miteinander in Kontakt treten. Die Geräte werden
ansonsten nicht bzw. nicht korrekt funktionieren.
DMX-Eingang
XLR-Einbaustecker:
1: Masse
2
1
2: Signal (–)
3
3: Signal (+)
Widerstand in einen XLR-Stecker zwischen Signal (–) und Signal (+) eingelötet
7/28
00030698.DOC, Version 3.3
