4. GERÄTEBESCHREIBUNG
4.1 Features
Komfortabler DMX-Monitortreiber
• Versorgt einfache DMX-Steuerungen mit Monitor, Maus-, Tastatur- und Computeranschluss
• 1024 Steuerkanäle
• 3 Arbeitsmodi: DMX Receiver (2x 512 Kanäle), DMX Converter (1x 512 Kanäle), DMX Controller (1024
Kanäle)
• Komfortable Einstellung verschiedener Parameter
• Veränderung der Kanalwerte
• Gruppieren der DMX-Kanäle
• Invertieren der DMX-Kanäle
• Erstellen eines virtuellen Masterfaders
• Eingebaute Uhr
• Eingänge: 2x DMX-512, Maus PS/2, Tastatur PS/2
• Ausgänge: 2x DMX-512, Monitor SVGA, USB für PC-Anschluss
• Empfohlene Monitorauflösung 1280 x 1024 Pixel, 60 Hz

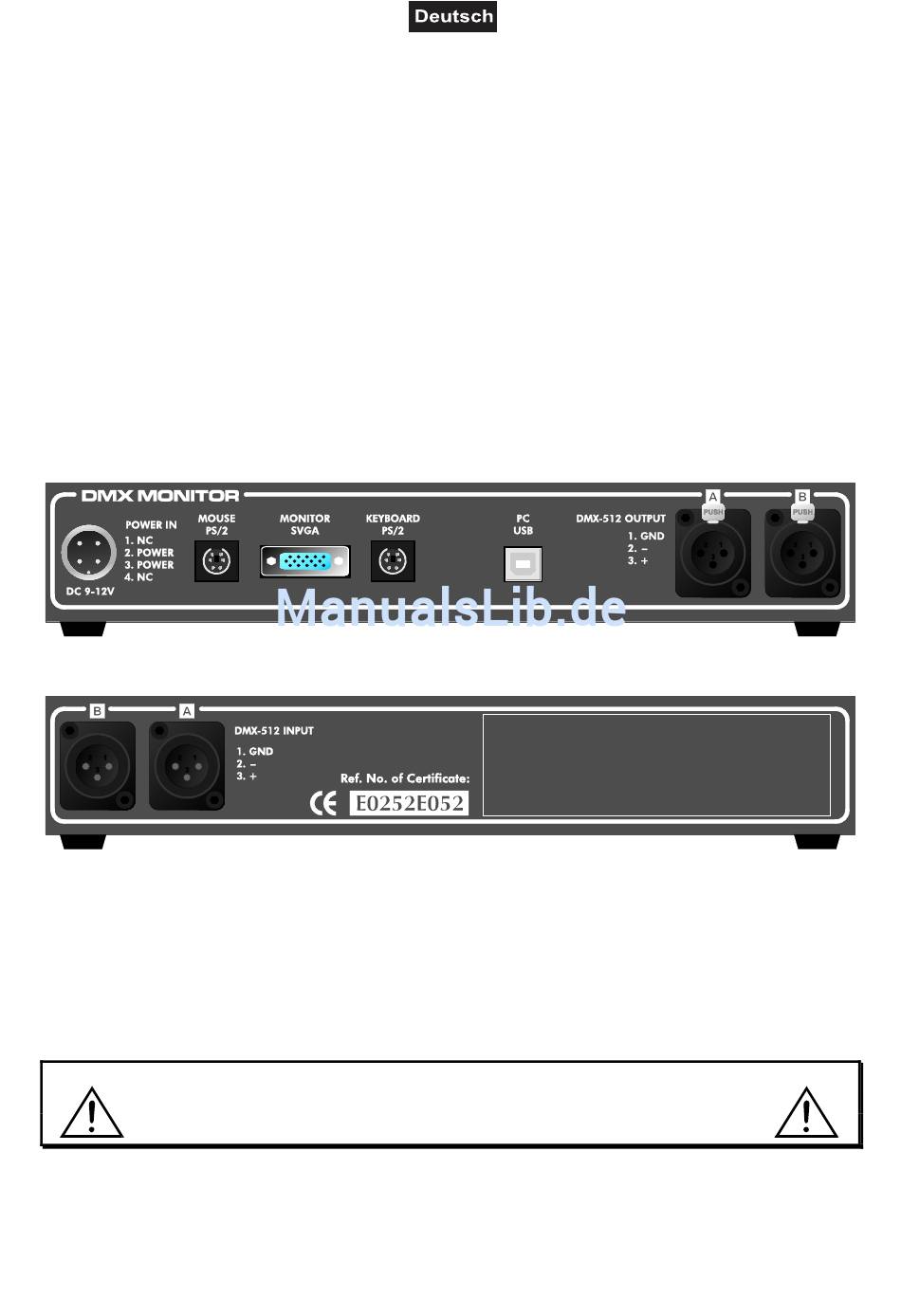

4.2 Geräteübersicht
Übersicht über die Bedienelemente
Rückseite:

5. SETUP

5.1 Installation
Stellen Sie das Gerät auf einer ebenen Fläche auf. Schließen Sie das Gerät ans Netz an.
5.2 Anschluss an den Projektor
Achten Sie darauf, dass die Adern der Datenleitung an keiner
Stelle miteinander in Kontakt treten. Die Geräte werden
ansonsten nicht bzw. nicht korrekt funktionieren.
Die Verbindung zwischen Controller und Projektor sowie zwischen den einzelnen Geräten muss mit einem
zweipoligen geschirmten Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -Kupp-
lungen.
