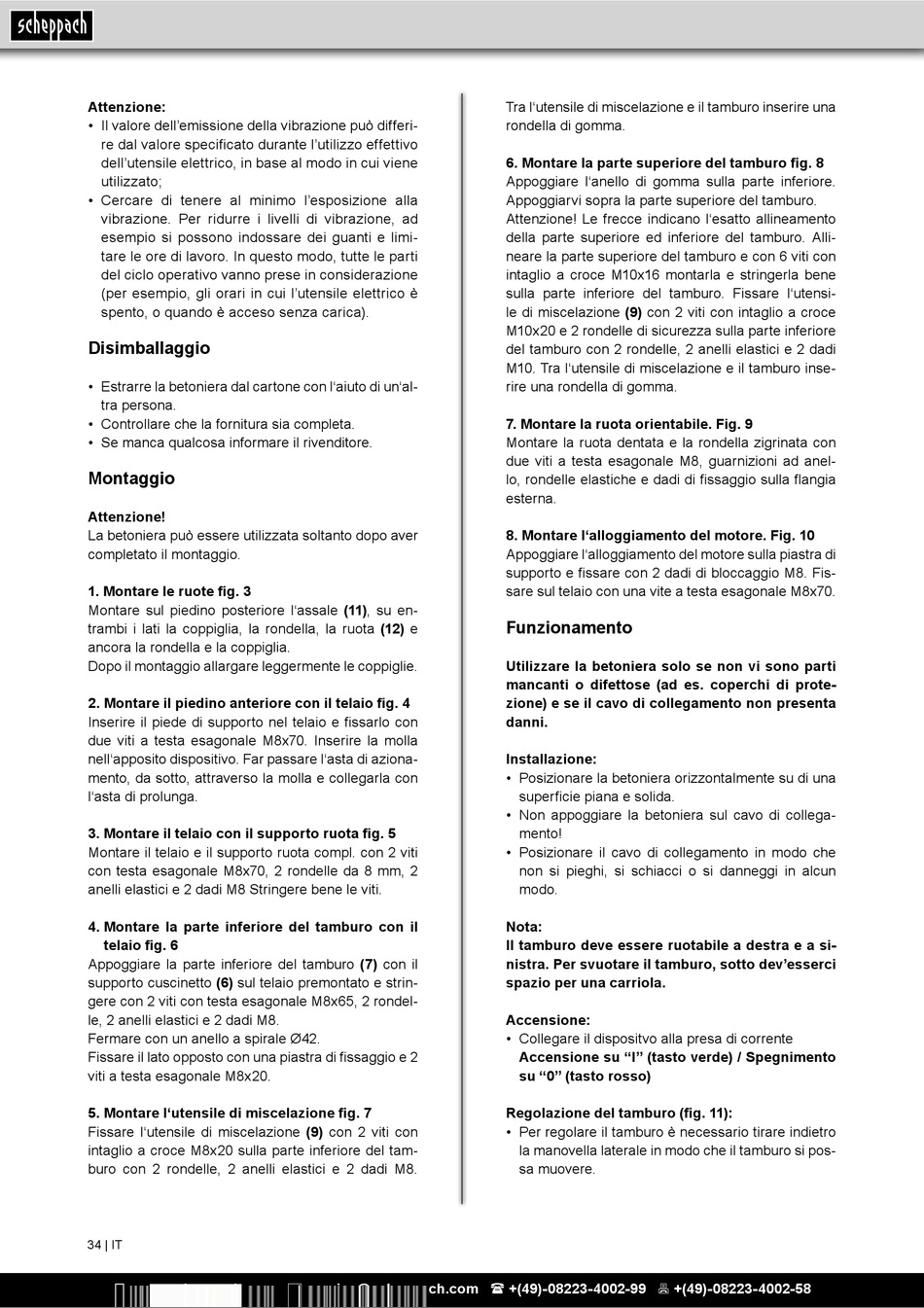

Funzionamento - Scheppach MIX160 Originalanleitung

Attenzione:
• Il valore dell'emissione della vibrazione può differi-
re dal valore specificato durante l'utilizzo effettivo
dell'utensile elettrico, in base al modo in cui viene
utilizzato;
• Cercare di tenere al minimo l'esposizione alla
vibrazione. Per ridurre i livelli di vibrazione, ad
esempio si possono indossare dei guanti e limi-
tare le ore di lavoro. In questo modo, tutte le parti
del ciclo operativo vanno prese in considerazione
(per esempio, gli orari in cui l'utensile elettrico è
spento, o quando è acceso senza carica).
Disimballaggio
• Estrarre la betoniera dal cartone con l'aiuto di un'al-
tra persona.
• Controllare che la fornitura sia completa.
• Se manca qualcosa informare il rivenditore.
Montaggio
Attenzione!
La betoniera può essere utilizzata soltanto dopo aver
completato il montaggio.
1. Montare le ruote fig. 3
Montare sul piedino posteriore l'assale (11), su en-
trambi i lati la coppiglia, la rondella, la ruota (12) e
ancora la rondella e la coppiglia.
Dopo il montaggio allargare leggermente le coppiglie.
2. Montare il piedino anteriore con il telaio fig. 4
Inserire il piede di supporto nel telaio e fissarlo con
due viti a testa esagonale M8x70. Inserire la molla
nell'apposito dispositivo. Far passare l'asta di aziona-
mento, da sotto, attraverso la molla e collegarla con
l'asta di prolunga.
3. Montare il telaio con il supporto ruota fig. 5
Montare il telaio e il supporto ruota compl. con 2 viti
con testa esagonale M8x70, 2 rondelle da 8 mm, 2
anelli elastici e 2 dadi M8 Stringere bene le viti.
4. Montare la parte inferiore del tamburo con il
telaio fig. 6
Appoggiare la parte inferiore del tamburo (7) con il
supporto cuscinetto (6) sul telaio premontato e strin-
gere con 2 viti con testa esagonale M8x65, 2 rondel-
le, 2 anelli elastici e 2 dadi M8.
Fermare con un anello a spirale Ø42.
Fissare il lato opposto con una piastra di fissaggio e 2
viti a testa esagonale M8x20.
5. Montare l'utensile di miscelazione fig. 7
Fissare l'utensile di miscelazione (9) con 2 viti con
intaglio a croce M8x20 sulla parte inferiore del tam-
buro con 2 rondelle, 2 anelli elastici e 2 dadi M8.
34 | IT
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Tra l'utensile di miscelazione e il tamburo inserire una
rondella di gomma.
6. Montare la parte superiore del tamburo fig. 8
Appoggiare l'anello di gomma sulla parte inferiore.
Appoggiarvi sopra la parte superiore del tamburo.
Attenzione! Le frecce indicano l'esatto allineamento
della parte superiore ed inferiore del tamburo. Alli-
neare la parte superiore del tamburo e con 6 viti con
intaglio a croce M10x16 montarla e stringerla bene
sulla parte inferiore del tamburo. Fissare l'utensi-
le di miscelazione (9) con 2 viti con intaglio a croce
M10x20 e 2 rondelle di sicurezza sulla parte inferiore
del tamburo con 2 rondelle, 2 anelli elastici e 2 dadi
M10. Tra l'utensile di miscelazione e il tamburo inse-
rire una rondella di gomma.
7. Montare la ruota orientabile. Fig. 9
Montare la ruota dentata e la rondella zigrinata con
due viti a testa esagonale M8, guarnizioni ad anel-
lo, rondelle elastiche e dadi di fissaggio sulla flangia
esterna.
8. Montare l'alloggiamento del motore. Fig. 10
Appoggiare l'alloggiamento del motore sulla piastra di
supporto e fissare con 2 dadi di bloccaggio M8. Fis-
sare sul telaio con una vite a testa esagonale M8x70.

Funzionamento

Utilizzare la betoniera solo se non vi sono parti
mancanti o difettose (ad es. coperchi di prote-
zione) e se il cavo di collegamento non presenta
danni.
Installazione:
• Posizionare la betoniera orizzontalmente su di una
superficie piana e solida.
• Non appoggiare la betoniera sul cavo di collega-
mento!
• Posizionare il cavo di collegamento in modo che
non si pieghi, si schiacci o si danneggi in alcun
modo.
Nota:
Il tamburo deve essere ruotabile a destra e a si-
nistra. Per svuotare il tamburo, sotto dev'esserci
spazio per una carriola.
Accensione:
• Collegare il dispositvo alla presa di corrente
Accensione su "I" (tasto verde) / Spegnimento
su "0" (tasto rosso)
Regolazione del tamburo (fig. 11):
• Per regolare il tamburo è necessario tirare indietro
la manovella laterale in modo che il tamburo si pos-
sa muovere.
