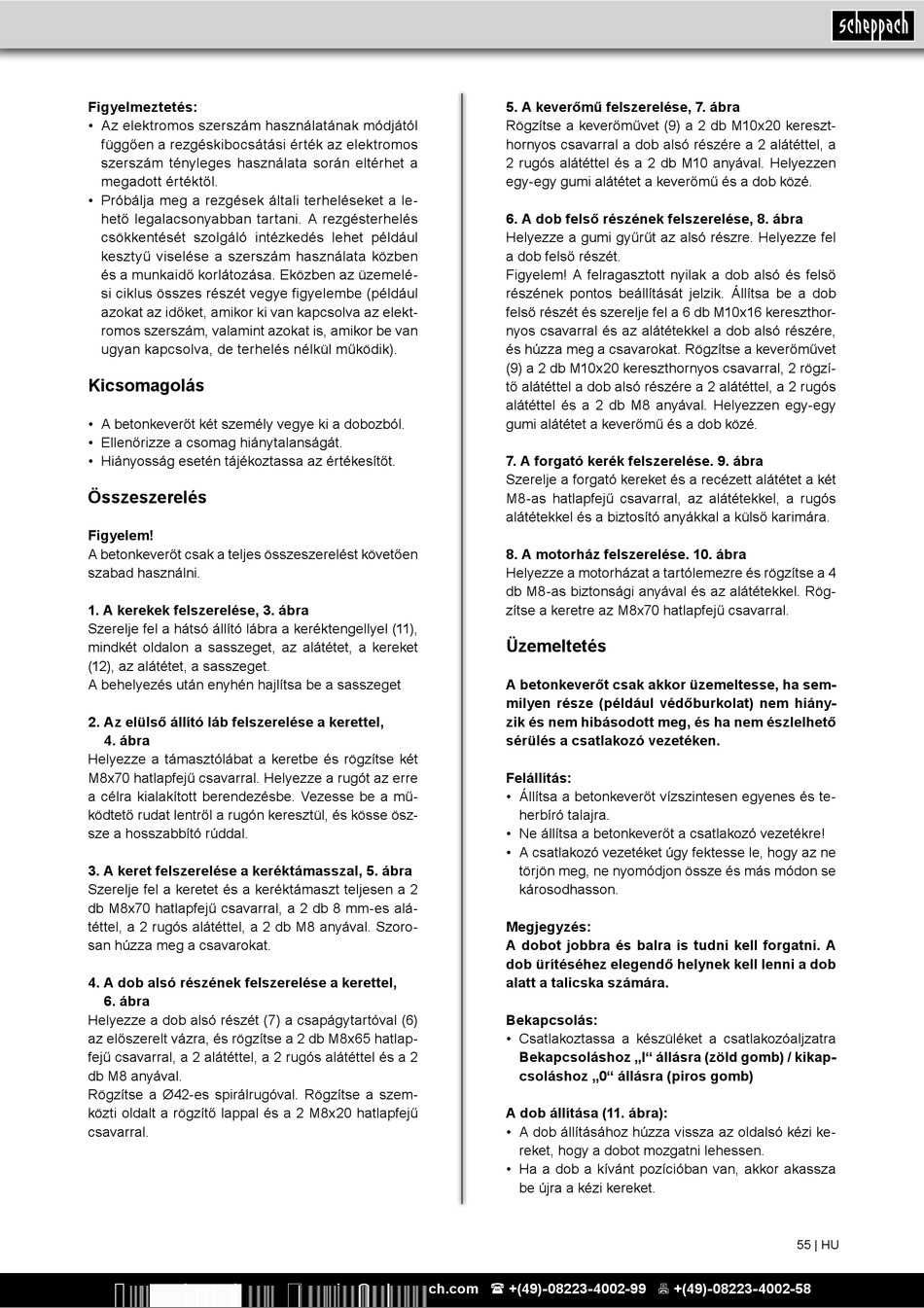

Scheppach MIX160 Originalanleitung Seite 55

Figyelmeztetés:
• Az elektromos szerszám használatának módjától
függően a rezgéskibocsátási érték az elektromos
szerszám tényleges használata során eltérhet a
megadott értéktől.
• Próbálja meg a rezgések általi terheléseket a le-
hető legalacsonyabban tartani. A rezgésterhelés
csökkentését szolgáló intézkedés lehet például
kesztyű viselése a szerszám használata közben
és a munkaidő korlátozása. Eközben az üzemelé-
si ciklus összes részét vegye figyelembe (például
azokat az időket, amikor ki van kapcsolva az elekt-
romos szerszám, valamint azokat is, amikor be van
ugyan kapcsolva, de terhelés nélkül működik).
Kicsomagolás
• A betonkeverőt két személy vegye ki a dobozból.
• Ellenőrizze a csomag hiánytalanságát.
• Hiányosság esetén tájékoztassa az értékesítőt.
Összeszerelés
Figyelem!
A betonkeverőt csak a teljes összeszerelést követően
szabad használni.
1. A kerekek felszerelése, 3. ábra
Szerelje fel a hátsó állító lábra a keréktengellyel (11),
mindkét oldalon a sasszeget, az alátétet, a kereket
(12), az alátétet, a sasszeget.
A behelyezés után enyhén hajlítsa be a sasszeget
2. Az elülső állító láb felszerelése a kerettel,
4. ábra
Helyezze a támasztólábat a keretbe és rögzítse két
M8x70 hatlapfejű csavarral. Helyezze a rugót az erre
a célra kialakított berendezésbe. Vezesse be a mű-
ködtető rudat lentről a rugón keresztül, és kösse ösz-
sze a hosszabbító rúddal.
3. A keret felszerelése a keréktámasszal, 5. ábra
Szerelje fel a keretet és a keréktámaszt teljesen a 2
db M8x70 hatlapfejű csavarral, a 2 db 8 mm-es alá-
téttel, a 2 rugós alátéttel, a 2 db M8 anyával. Szoro-
san húzza meg a csavarokat.
4. A dob alsó részének felszerelése a kerettel,
6. ábra
Helyezze a dob alsó részét (7) a csapágytartóval (6)
az előszerelt vázra, és rögzítse a 2 db M8x65 hatlap-
fejű csavarral, a 2 alátéttel, a 2 rugós alátéttel és a 2
db M8 anyával.
Rögzítse a Ø42-es spirálrugóval. Rögzítse a szem-
közti oldalt a rögzítő lappal és a 2 M8x20 hatlapfejű
csavarral.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
5. A keverőmű felszerelése, 7. ábra
Rögzítse a keverőművet (9) a 2 db M10x20 kereszt-
hornyos csavarral a dob alsó részére a 2 alátéttel, a
2 rugós alátéttel és a 2 db M10 anyával. Helyezzen
egy-egy gumi alátétet a keverőmű és a dob közé.
6. A dob felső részének felszerelése, 8. ábra
Helyezze a gumi gyűrűt az alsó részre. Helyezze fel
a dob felső részét.
Figyelem! A felragasztott nyilak a dob alsó és felső
részének pontos beállítását jelzik. Állítsa be a dob
felső részét és szerelje fel a 6 db M10x16 kereszthor-
nyos csavarral és az alátétekkel a dob alsó részére,
és húzza meg a csavarokat. Rögzítse a keverőművet
(9) a 2 db M10x20 kereszthornyos csavarral, 2 rögzí-
tő alátéttel a dob alsó részére a 2 alátéttel, a 2 rugós
alátéttel és a 2 db M8 anyával. Helyezzen egy-egy
gumi alátétet a keverőmű és a dob közé.
7. A forgató kerék felszerelése. 9. ábra
Szerelje a forgató kereket és a recézett alátétet a két
M8-as hatlapfejű csavarral, az alátétekkel, a rugós
alátétekkel és a biztosító anyákkal a külső karimára.
8. A motorház felszerelése. 10. ábra
Helyezze a motorházat a tartólemezre és rögzítse a 4
db M8-as biztonsági anyával és az alátétekkel. Rög-
zítse a keretre az M8x70 hatlapfejű csavarral.
Üzemeltetés
A betonkeverőt csak akkor üzemeltesse, ha sem-
milyen része (például védőburkolat) nem hiány-
zik és nem hibásodott meg, és ha nem észlelhető
sérülés a csatlakozó vezetéken.
Felállítás:
• Állítsa a betonkeverőt vízszintesen egyenes és te-
herbíró talajra.
• Ne állítsa a betonkeverőt a csatlakozó vezetékre!
• A csatlakozó vezetéket úgy fektesse le, hogy az ne
törjön meg, ne nyomódjon össze és más módon se
károsodhasson.
Megjegyzés:
A dobot jobbra és balra is tudni kell forgatni. A
dob ürítéséhez elegendő helynek kell lenni a dob
alatt a talicska számára.
Bekapcsolás:
• Csatlakoztassa a készüléket a csatlakozóaljzatra
Bekapcsoláshoz „I" állásra (zöld gomb) / kikap-
csoláshoz „0" állásra (piros gomb)
A dob állítása (11. ábra):
• A dob állításához húzza vissza az oldalsó kézi ke-
reket, hogy a dobot mozgatni lehessen.
• Ha a dob a kívánt pozícióban van, akkor akassza
be újra a kézi kereket.
