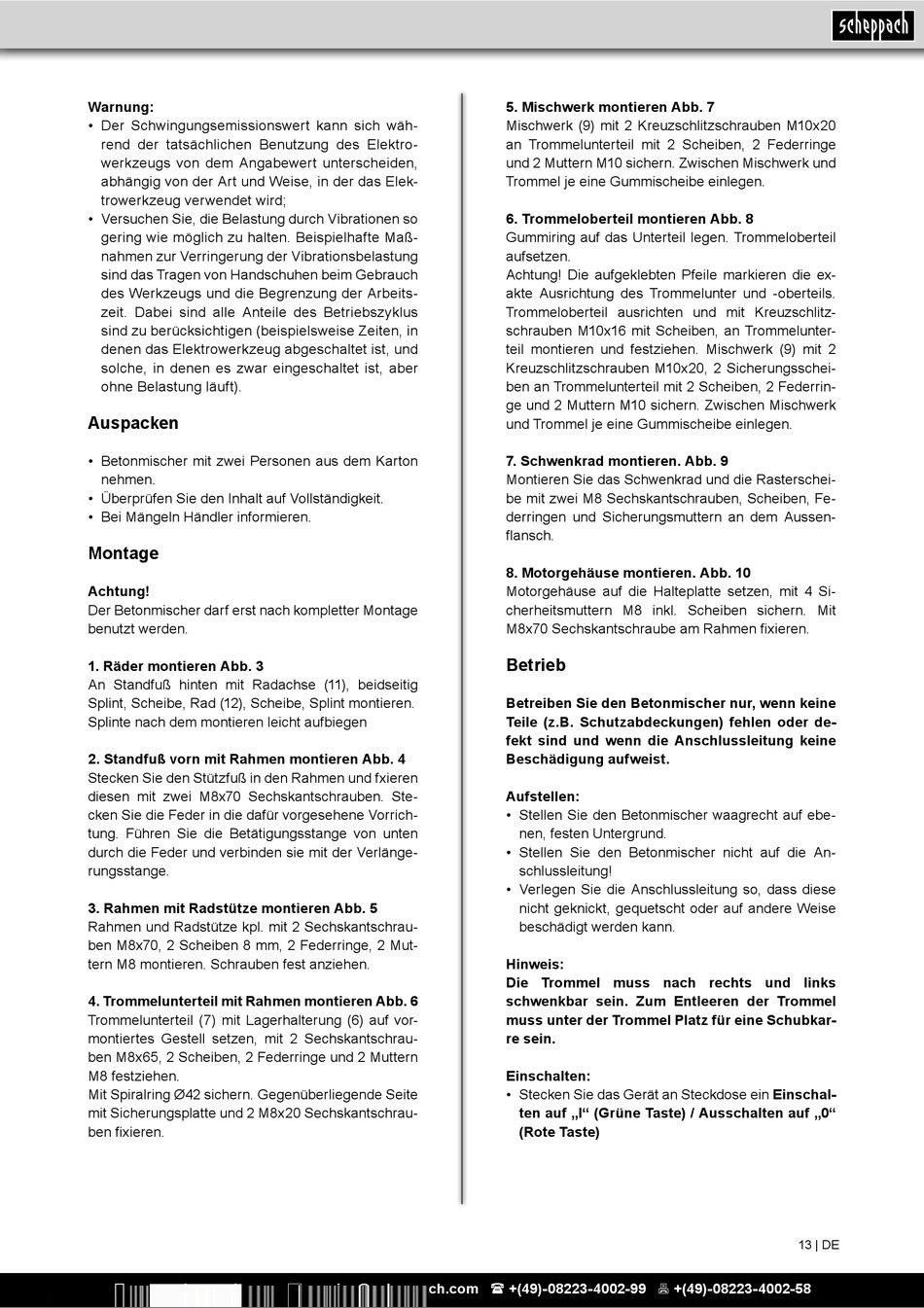

Warnung:
• Der Schwingungsemissionswert kann sich wäh-
rend der tatsächlichen Benutzung des Elektro-
werkzeugs von dem Angabewert unterscheiden,
abhängig von der Art und Weise, in der das Elek-
trowerkzeug verwendet wird;
• Versuchen Sie, die Belastung durch Vibrationen so
gering wie möglich zu halten. Beispielhafte Maß-
nahmen zur Verringerung der Vibrationsbelastung
sind das Tragen von Handschuhen beim Gebrauch
des Werkzeugs und die Begrenzung der Arbeits-
zeit. Dabei sind alle Anteile des Betriebszyklus
sind zu berücksichtigen (beispielsweise Zeiten, in
denen das Elektrowerkzeug abgeschaltet ist, und
solche, in denen es zwar eingeschaltet ist, aber
ohne Belastung läuft).
Auspacken
• Betonmischer mit zwei Personen aus dem Karton
nehmen.
• Überprüfen Sie den Inhalt auf Vollständigkeit.
• Bei Mängeln Händler informieren.

Montage

Achtung!
Der Betonmischer darf erst nach kompletter Montage
benutzt werden.
1. Räder montieren Abb. 3
An Standfuß hinten mit Radachse (11), beidseitig
Splint, Scheibe, Rad (12), Scheibe, Splint montieren.
Splinte nach dem montieren leicht aufbiegen
2. Standfuß vorn mit Rahmen montieren Abb. 4
Stecken Sie den Stützfuß in den Rahmen und fxieren
diesen mit zwei M8x70 Sechskantschrauben. Ste-
cken Sie die Feder in die dafür vorgesehene Vorrich-
tung. Führen Sie die Betätigungsstange von unten
durch die Feder und verbinden sie mit der Verlänge-
rungsstange.
3. Rahmen mit Radstütze montieren Abb. 5
Rahmen und Radstütze kpl. mit 2 Sechskantschrau-
ben M8x70, 2 Scheiben 8 mm, 2 Federringe, 2 Mut-
tern M8 montieren. Schrauben fest anziehen.
4. Trommelunterteil mit Rahmen montieren Abb. 6
Trommelunterteil (7) mit Lagerhalterung (6) auf vor-
montiertes Gestell setzen, mit 2 Sechskantschrau-
ben M8x65, 2 Scheiben, 2 Federringe und 2 Muttern
M8 festziehen.
Mit Spiralring Ø42 sichern. Gegenüberliegende Seite
mit Sicherungsplatte und 2 M8x20 Sechskantschrau-
ben fixieren.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
5. Mischwerk montieren Abb. 7
Mischwerk (9) mit 2 Kreuzschlitzschrauben M10x20
an Trommelunterteil mit 2 Scheiben, 2 Federringe
und 2 Muttern M10 sichern. Zwischen Mischwerk und
Trommel je eine Gummischeibe einlegen.
6. Trommeloberteil montieren Abb. 8
Gummiring auf das Unterteil legen. Trommeloberteil
aufsetzen.
Achtung! Die aufgeklebten Pfeile markieren die ex-
akte Ausrichtung des Trommelunter und -oberteils.
Trommeloberteil ausrichten und mit Kreuzschlitz-
schrauben M10x16 mit Scheiben, an Trommelunter-
teil montieren und festziehen. Mischwerk (9) mit 2
Kreuzschlitzschrauben M10x20, 2 Sicherungsschei-
ben an Trommelunterteil mit 2 Scheiben, 2 Federrin-
ge und 2 Muttern M10 sichern. Zwischen Mischwerk
und Trommel je eine Gummischeibe einlegen.
7. Schwenkrad montieren. Abb. 9
Montieren Sie das Schwenkrad und die Rasterschei-
be mit zwei M8 Sechskantschrauben, Scheiben, Fe-
derringen und Sicherungsmuttern an dem Aussen-
flansch.
8. Motorgehäuse montieren. Abb. 10
Motorgehäuse auf die Halteplatte setzen, mit 4 Si-
cherheitsmuttern M8 inkl. Scheiben sichern. Mit
M8x70 Sechskantschraube am Rahmen fixieren.

Betrieb

Betreiben Sie den Betonmischer nur, wenn keine
Teile (z.B. Schutzabdeckungen) fehlen oder de-
fekt sind und wenn die Anschlussleitung keine
Beschädigung aufweist.
Aufstellen:
• Stellen Sie den Betonmischer waagrecht auf ebe-
nen, festen Untergrund.
• Stellen Sie den Betonmischer nicht auf die An-
schlussleitung!
• Verlegen Sie die Anschlussleitung so, dass diese
nicht geknickt, gequetscht oder auf andere Weise
beschädigt werden kann.
Hinweis:
Die Trommel muss nach rechts und links
schwenkbar sein. Zum Entleeren der Trommel
muss unter der Trommel Platz für eine Schubkar-
re sein.
Einschalten:
• Stecken Sie das Gerät an Steckdose ein Einschal-
ten auf „I" (Grüne Taste) / Ausschalten auf „0"
(Rote Taste)
