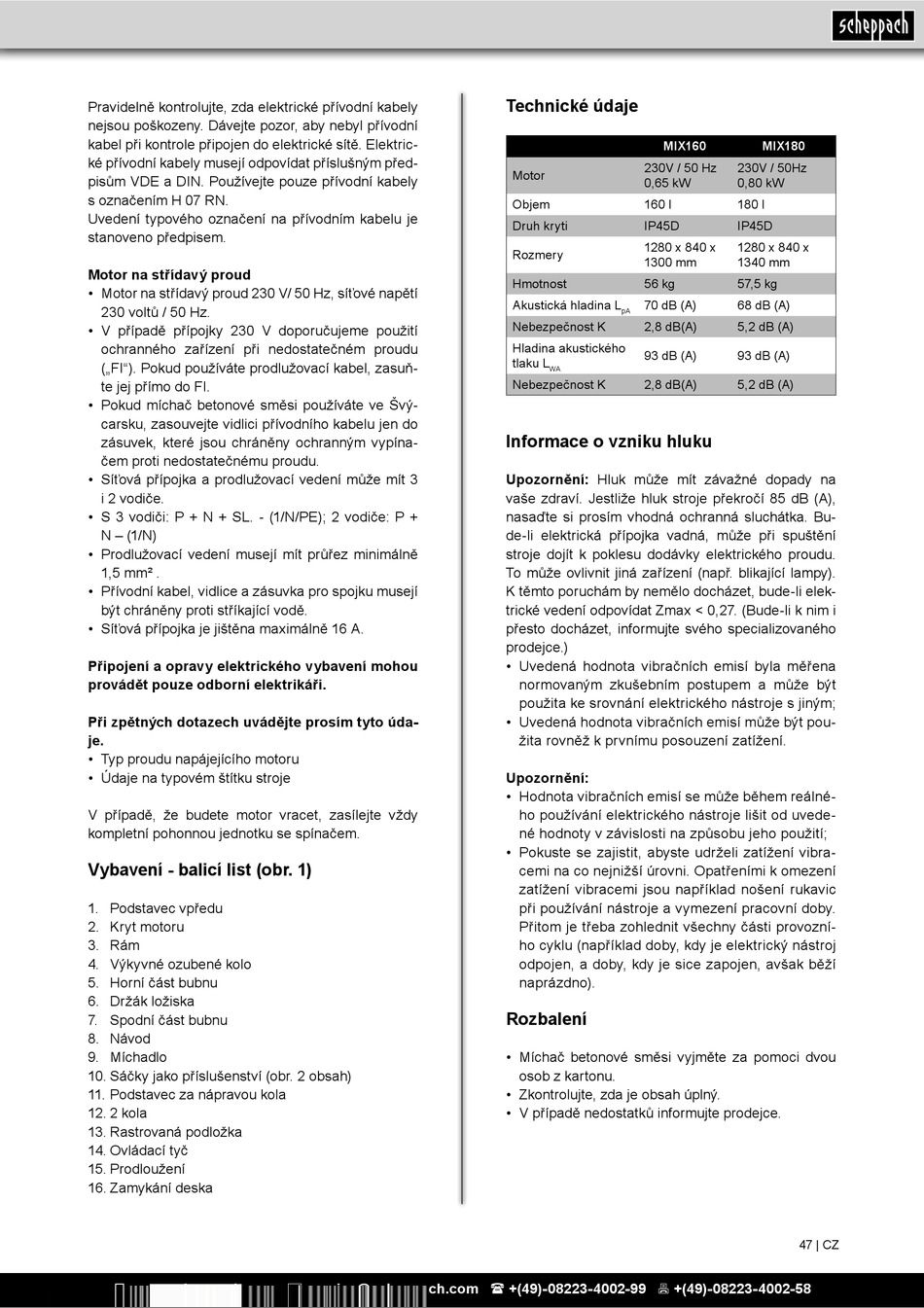

Scheppach MIX160 Originalanleitung Seite 47

Pravidelně kontrolujte, zda elektrické přívodní kabely
nejsou poškozeny. Dávejte pozor, aby nebyl přívodní
kabel při kontrole připojen do elektrické sítě. Elektric-
ké přívodní kabely musejí odpovídat příslušným před-
pisům VDE a DIN. Používejte pouze přívodní kabely
s označením H 07 RN.
Uvedení typového označení na přívodním kabelu je
stanoveno předpisem.
Motor na střídavý proud
• Motor na střídavý proud 230 V/ 50 Hz, síťové napětí
230 voltů / 50 Hz.
• V případě přípojky 230 V doporučujeme použití
ochranného zařízení při nedostatečném proudu
(„FI"). Pokud používáte prodlužovací kabel, zasuň-
te jej přímo do FI.
• Pokud míchač betonové směsi používáte ve Švý-
carsku, zasouvejte vidlici přívodního kabelu jen do
zásuvek, které jsou chráněny ochranným vypína-
čem proti nedostatečnému proudu.
• Síťová přípojka a prodlužovací vedení může mít 3
i 2 vodiče.
• S 3 vodiči: P + N + SL. - (1/N/PE); 2 vodiče: P +
N – (1/N)
• Prodlužovací vedení musejí mít průřez minimálně
1,5 mm² .
• Přívodní kabel, vidlice a zásuvka pro spojku musejí
být chráněny proti stříkající vodě.
• Síťová přípojka je jištěna maximálně 16 A.
Připojení a opravy elektrického vybavení mohou
provádět pouze odborní elektrikáři.
Při zpětných dotazech uvádějte prosím tyto úda-
je.
• Typ proudu napájejícího motoru
• Údaje na typovém štítku stroje
V případě, že budete motor vracet, zasílejte vždy
kompletní pohonnou jednotku se spínačem.
Vybavení - balicí list (obr. 1)
1. Podstavec vpředu
2. Kryt motoru
3. Rám
4. Výkyvné ozubené kolo
5. Horní část bubnu
6. Držák ložiska
7. Spodní část bubnu
8. Návod
9. Míchadlo
10. Sáčky jako příslušenství (obr. 2 obsah)
11. Podstavec za nápravou kola
12. 2 kola
13. Rastrovaná podložka
14. Ovládací tyč
15. Prodloužení
16. Zamykání deska
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Technické údaje
MIX160
230V / 50 Hz
Motor
0,65 kW
Objem 160 l
Druh kryti IP45D
1280 x 840 x
Rozmery
1300 mm
Hmotnost 56 kg
Akustická hladina L 70 dB (A)
pA
Nebezpečnost K 2,8 dB(A)
Hladina akustického
93 dB (A)
tlaku L
WA
Nebezpečnost K 2,8 dB(A)
Informace o vzniku hluku
Upozornění: Hluk může mít závažné dopady na
vaše zdraví. Jestliže hluk stroje překročí 85 dB (A),
nasaďte si prosím vhodná ochranná sluchátka. Bu-
de-li elektrická přípojka vadná, může při spuštění
stroje dojít k poklesu dodávky elektrického proudu.
To může ovlivnit jiná zařízení (např. blikající lampy).
K těmto poruchám by nemělo docházet, bude-li elek-
trické vedení odpovídat Zmax < 0,27. (Bude-li k nim i
přesto docházet, informujte svého specializovaného
prodejce.)
• Uvedená hodnota vibračních emisí byla měřena
normovaným zkušebním postupem a může být
použita ke srovnání elektrického nástroje s jiným;
• Uvedená hodnota vibračních emisí může být pou-
žita rovněž k prvnímu posouzení zatížení.
Upozornění:
• Hodnota vibračních emisí se může během reálné-
ho používání elektrického nástroje lišit od uvede-
né hodnoty v závislosti na způsobu jeho použití;
• Pokuste se zajistit, abyste udrželi zatížení vibra-
cemi na co nejnižší úrovni. Opatřeními k omezení
zatížení vibracemi jsou například nošení rukavic
při používání nástroje a vymezení pracovní doby.
Přitom je třeba zohlednit všechny části provozní-
ho cyklu (například doby, kdy je elektrický nástroj
odpojen, a doby, kdy je sice zapojen, avšak běží
naprázdno).
Rozbalení
• Míchač betonové směsi vyjměte za pomoci dvou
osob z kartonu.
• Zkontrolujte, zda je obsah úplný.
• V případě nedostatků informujte prodejce.
MIX180
230V / 50Hz
0,80 kW
180 l
IP45D
1280 x 840 x
1340 mm
57,5 kg
68 dB (A)
5,2 dB (A)
93 dB (A)
5,2 dB (A)
47 | CZ
