Beschreibung der Betriebsarten
2.6 Schutz vor Überhitzung des Kompressors
Alle Betriebsarten

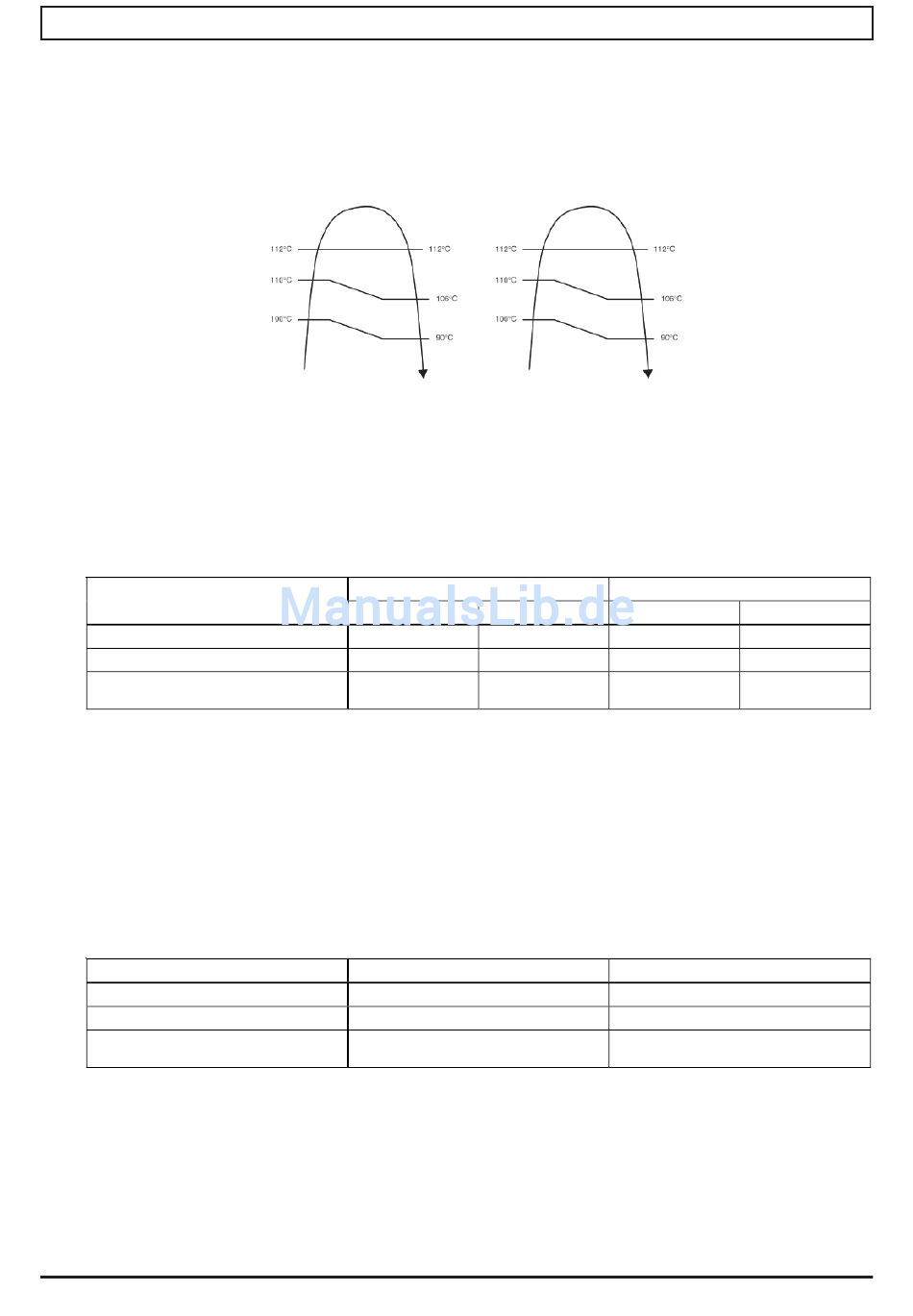

Die Kompressor-Betriebsfrequenz ist abhängig von der Kompressortemperatur und wird nach folgendem
Diagramm geregelt:
2.7 Niederdrucküberwachung (Kältemittelleckage)
Alle Betriebsarten
Wenn die nachfolgend aufgeführten Bedingungen erfüllt sind (und die Bedingungen 1 und 2 fünf Minuten lang
andauern), wird der Kompressor ab- und nach 3 Minuten wieder eingeschaltet. Wenn dies innerhalb von
20 Minuten zweimal auftritt, fallen sämtliche Relais in Innen- und Außengerät ab. Diese Funktion ist während
des Abtaubetriebs nicht verfügbar.
Bedingungen
1. Kompressorfrequenz (Hz)
2. Gesamtbetriebsstrom Außengerät (A)
3. Temperatur des Wärmetauschers im
Innengerät (°C)

2.8 Schutz bei Betrieb mit niedriger Frequenz

Alle Betriebsarten
a) Wenn der Kompressor für die Dauer von 240 Minuten unterhalb einer Frequenz von 26 Hz (CU-XE9CKE)
bzw. 28 Hz (CU-XE12CKE) läuft, wird die Frequenz für die Dauer von 2 Minuten auf 26 Hz (CU-XE9CKE)
bzw. 28 Hz (CU-XE12CKE) erhöht.
b) Wenn alle der folgenden Bedingen erfüllt sind, wird die für den Kompressor angewiesene minimale Frequenz
im Kühlbetrieb auf 30 Hz (CU-XE9CKE) bzw. 32 Hz (CU-XE12CKE) und im Heizbetrieb auf 21 Hz (CU-
XE9CKE/CU-XE12CKE) erhöht.
Temperatur (T) für:
Ansaugtemperatur (°C)
Außentemperatur (°C)
Temperatur des Wärmetauschers im In-
nengerät (°C)
2.9 Schutz bei Unterbrechung der Spannungsversorgung zum Außengerät
Alle Betriebsarten
Wenn 20 Sekunden lang der Gesamtstrom unter 0,63 A und die Kompressor-Betriebsfrequenz über 20 Hz liegt,
wird 3 Minuten, nachdem Spannung am Außengerät anliegt, ein Störmeldesignal übertragen und das Innenge-
rät abgeschaltet. Die Schutzfunktion wird aufgehoben, sobald die Bedingungen nicht mehr vorliegen.
Kompressor AUS
max. Frequenz = 35 Hz
max. Frequenz = 38 Hz
Normal
CU-XE9CKE
CU-XE9CKE
Kühlen/Entfeuchten
≥ 47
< 1,21
≥ 20
Kühlen / Entfeuchten
T < 15 oder T ≥ 30
T < 16 oder T ≥ 38
T < 30
Kompressor AUS
max. Frequenz = 40 Hz
max. Frequenz = 44 Hz
Normal
CU-XE12CKPE
Heizen Kühlen/Entfeuchten
≥ 56 ≥ 67
< 1,21 < 1,21
> 25 ≥ 20
T < 4 oder T ≥ 24
CU-XE12CKE
Heizen
≥ 69
< 1,21
> 25
Heizen
–
T ≥ 0
