Ausbau der Einbauteile von Innen- und Außengerät
Achtung:
Unterbrechen Sie unbedingt die Stromzufuhr, bevor Sie irgendwelche Überprüfungen am Gerät vornehmen.

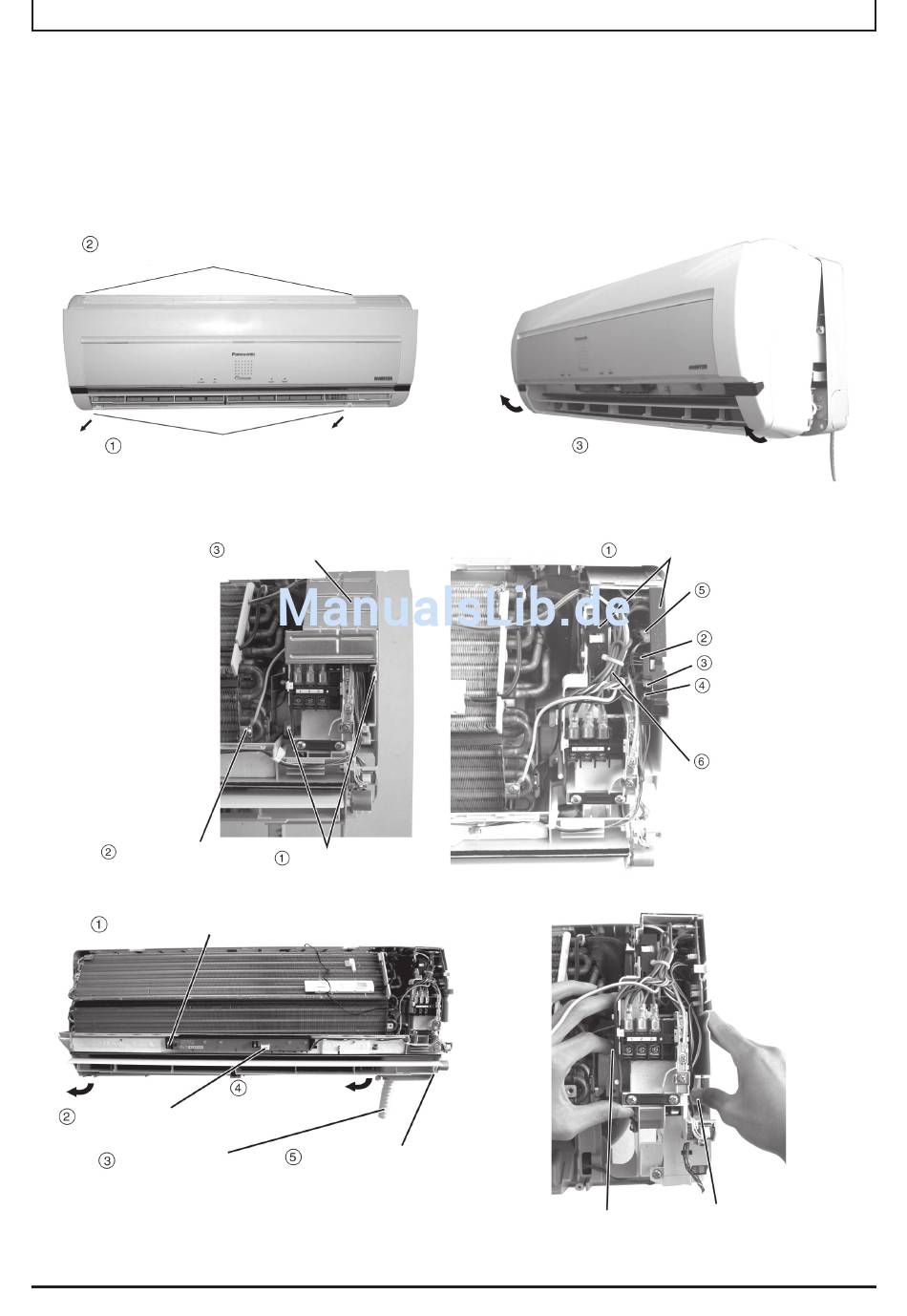

Ausbau des Anschlusskastens im Innengerät

1. Frontblende abnehmen

2 Haken lösen
2 Abdeckkappen und 2 Schrauben entfernen
Abb. 1
2. Anschlusskasten im Innengerät ausbauen
Schraube des Erdungs-
kabels lösen
Abb. 3
Klemmlasche lösen, Anzeige vollständig ausbauen
leitung herunterziehen, Aus-
Anschlusskabel
blasgitter abnehmen
lösen
Kondensatleitung
herausziehen
Abb. 5
Platinenabdeckung entfernen
Schrauben lösen
Kondensat-
Anschluss CN-ION
lösen
Frontblende abnehmen
Abb. 2
Einsatzstück entfernen
Abb. 4
Herunterdrücken
Abb. 6
Anschluss CN-ION lösen
Anschluss CN-TH lösen
Anschluss CN-STM2 lösen
Anschluss CN-STM1 lösen
Anschluss CN-002 lösen
Hochziehen
