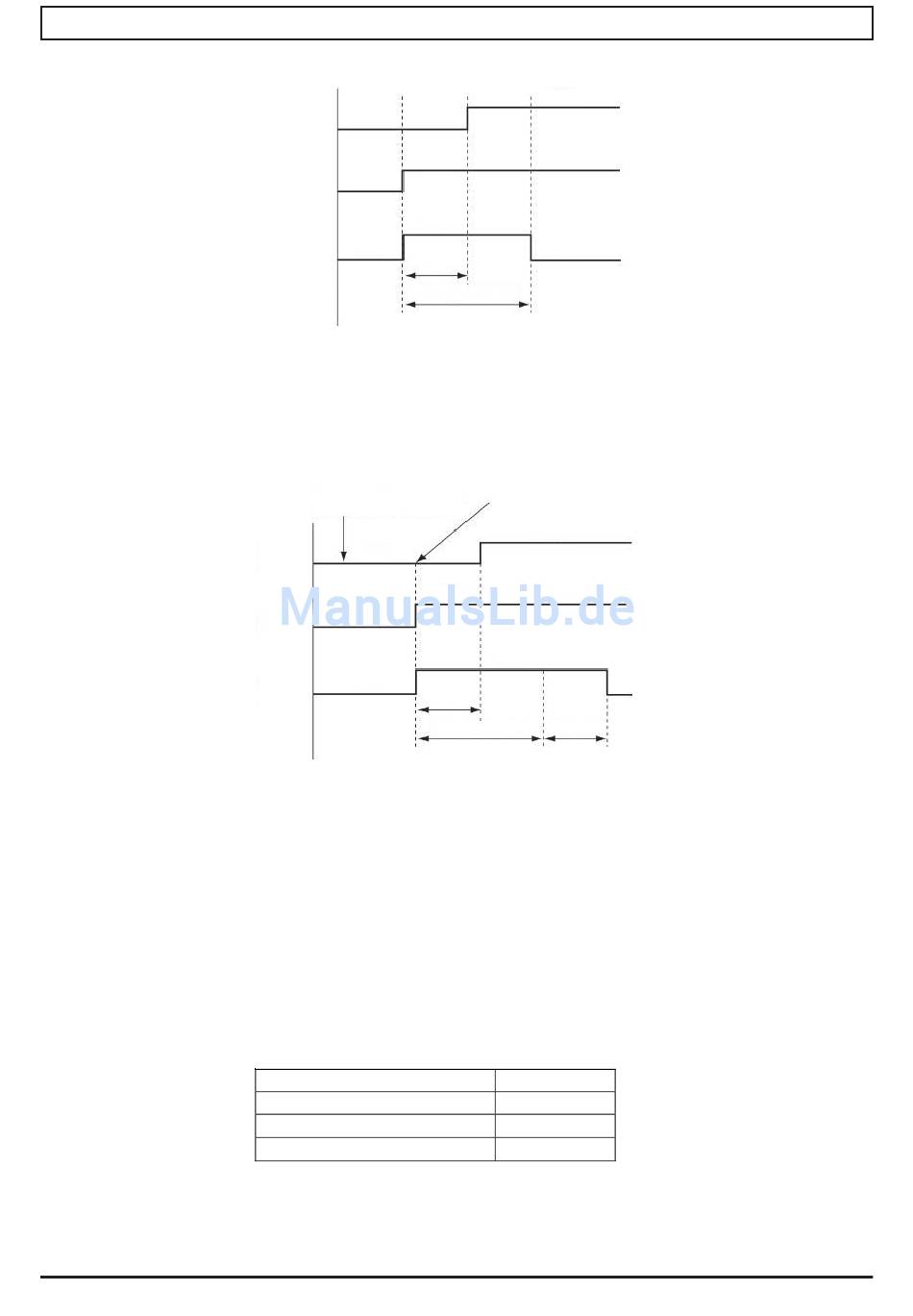

Beschreibung der Betriebsarten
Ventilator im Außengerät
Einschaltsteuerung bei niedriger Spannung
Sobald das Leistungsrelais im Außengerät anzieht, ermittelt die Einschaltsteuerung vor dem Kompressoranlauf
die Spannung. Wenn die Spannung bei 180 V oder darüber liegt, wird die Einschaltsteuerung wie zuvor
beschrieben ausgeführt. Wenn die Spannung jedoch niedriger als 180 V ist, wird die Außentemperatur, ab der
das Zwei-Wege-Ventil geschlossen bleibt, von –5 °C auf 5 °C erhöht und die Öffnungsdauer des Ventils um 40
Minuten auf 70 Minuten verlängert wird.
Sauerstoffpumpe
Ventilator im Außengerät
Zwei-Wege-Ventil
Ausschaltsteuerung für Sauerstoffanreicherungsbetrieb
Durch die Ausschaltsteuerung wird das Ausschaltgeräusch der Sauerstoffpumpe überdeckt und das Zwei-
Wege-Ventil geöffnet, bevor die Sauerstoffpumpe abgeschaltet wird, um in der Sauerstoffleitung stehendes
Wasser auszublasen, das unter Umständen gefrieren könnte. Dabei wird die Luftmenge auf das Vier- bis
Fünffache erhöht und die Öffnungsdauer des Zwei-Wege-Ventils in Abhängigkeit vom Nachlauf der Sauerstoff-
pumpe verlängert. Die Ausschaltsteuerung ist während der 30sekündigen Anlaufverzögerung der Einschalt-
steuerung für die Sauerstoffpumpe deaktiviert.
Die Ausschaltsteuerung wird durch Abschalten des Sauerstoffanreicherungsbetriebs aktiviert. Ab diesem
Zeitpunkt läuft die Sauerstoffpumpe in Abhängigkeit von der Außentemperatur (s. nachfolgende Tabelle) noch
eine bestimmte Zeit lang (max. 270 Sekunden) nach und wird dann abgeschaltet. Das Zwei-Wege-Ventil wird
für die Nachlaufdauer der Sauerstoffpumpe eingeschaltet und zusammen mit der Pumpe ausgeschaltet. Der
Ventilator im Außengerät bleibt nach dem Ende der Nachlaufdauer noch 30 Sekunden in Betrieb und wird dann
ausgeschaltet.
AUS
Sauerstoffpumpe
AUS
AUS
Zwei-Wege-Ventil
Leistungsrelais EIN
(U < 180 V)
AUS
AUS
AUS
Außentemperatur (T)
10 °C
< T
≤
–3 °C
< T
≤
T
EIN
EIN
EIN
AUS
30 Sek.
30 Min.
Start des Sauerstoff-
anreicherungsbetriebs
EIN
EIN
EIN
30 Sek.
30 Min.
40 Min.
Nachlaufdauer
0 Sek.
150 Sek.
10 °C
270 Sek.
–3 °C
35
