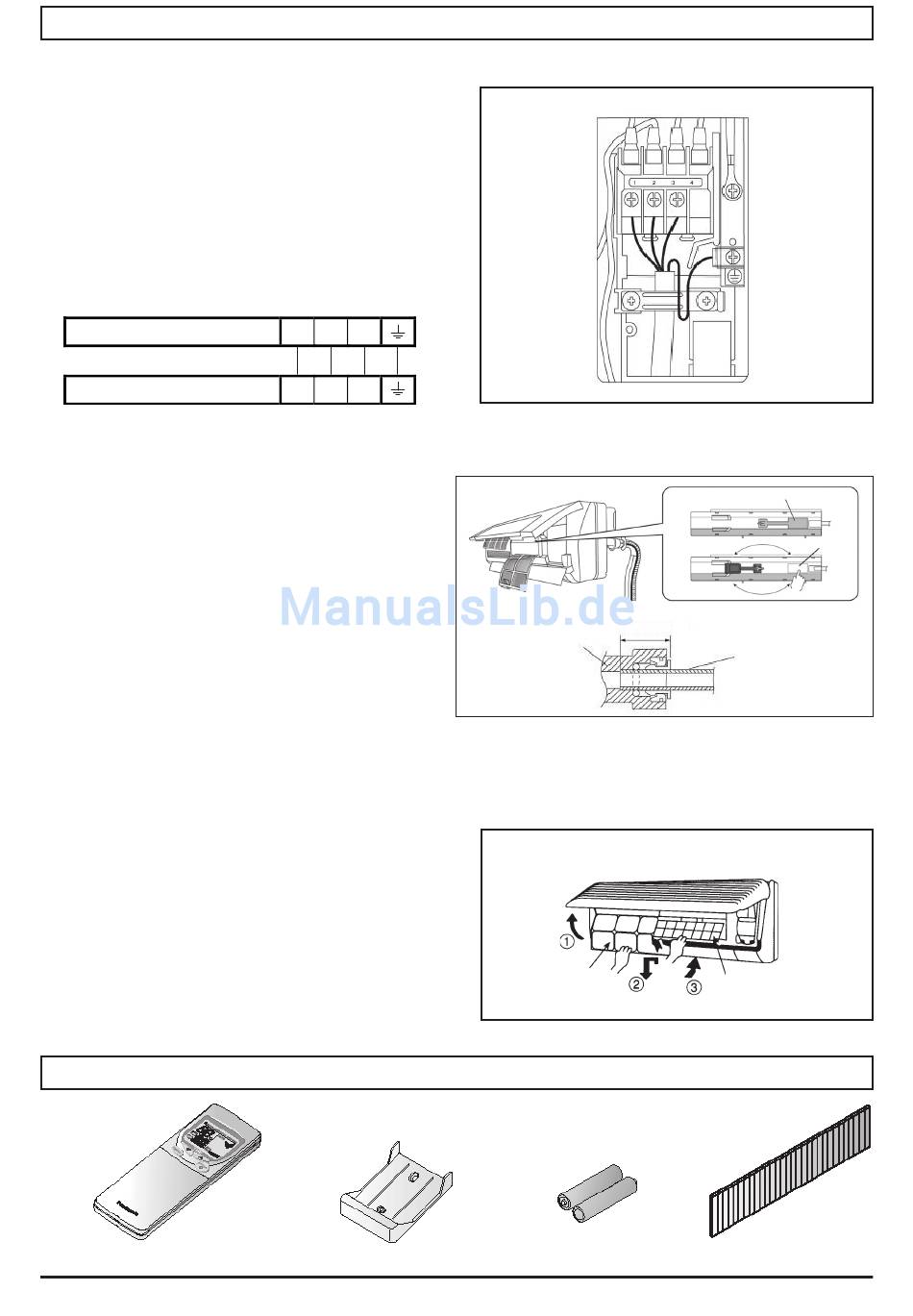

Montage
2. Anschluss des Verbindungskabels
zwischen Innen- und Außengerät
Um das Verbindungskabel zwischen Innen- und Au-
ßengerät im Innengerät anschließen zu können,
braucht die Frontblende nicht abgenommen zu wer-
den.
Die Verbindungsleitungen sind einzeln in Überein-
stimmung mit dem Anschluss des Außengeräts an
die Klemmen anzuschließen.
Klemmen Innengerät
Klemmen Außengerät
3.

Anschluss der Sauerstoffleitung

1) Es gelten dieselben maximalen Leitungslängen
und Höhendifferenzen wie für die Kältemittellei-
tungen.
2) Die Leitung darf weder geknickt noch in engen
Bogendurchmessern oder Schleifen verlegt wer-
den.
3) Die Leitung muss mit einem sauberen Schnitt auf
die erforderliche Länge gekürzt werden. Dabei
dürfen die Enden nicht beschädigt werden und
keine Verunreinigungen in die Leitung eindringen.
4) Die Leitungsenden werden am Innen- und Außen-
gerät ca. 15 mm in die Anschlüsse eingeführt und
auf sicheren Halt überprüft.
5) Zum Überprüfen der Sauerstoffzufuhr (Fließgeräu-
sche) die Verschlusskappe abnehmen und nach
dem Überprüfen unbedingt wieder verschließen (1
und 2).
4.

Einsetzen der Feinfilter

Zum Einsetzen des Katechinfilters ist wie folgt vorzu-
gehen:
1) Frontgitter rechts und links unten
öffnen.
2) Die vorhandenen Grobstaubfilter herausnehmen.
3) Den Katechinfilter wie auf der nebenstehenden
Abbildung gezeigt einsetzen.
4) Die Grob-Luftfilter wieder einsetzen.
5) Frontgitter schließen.
Im Lieferumfang enthaltenes Zubehör
Fernbedienung
1 2 3
1 2 3
anfassen und
Fernbedienungshalter
ca. 15 mm
Anschluss für
Sauerstoffleitung
Grobstaub-
filter
zwei Panasonic-
Batterien
(1)
(2)
Sauerstoffleitung
Feinfilter
Katechinfilter
13
