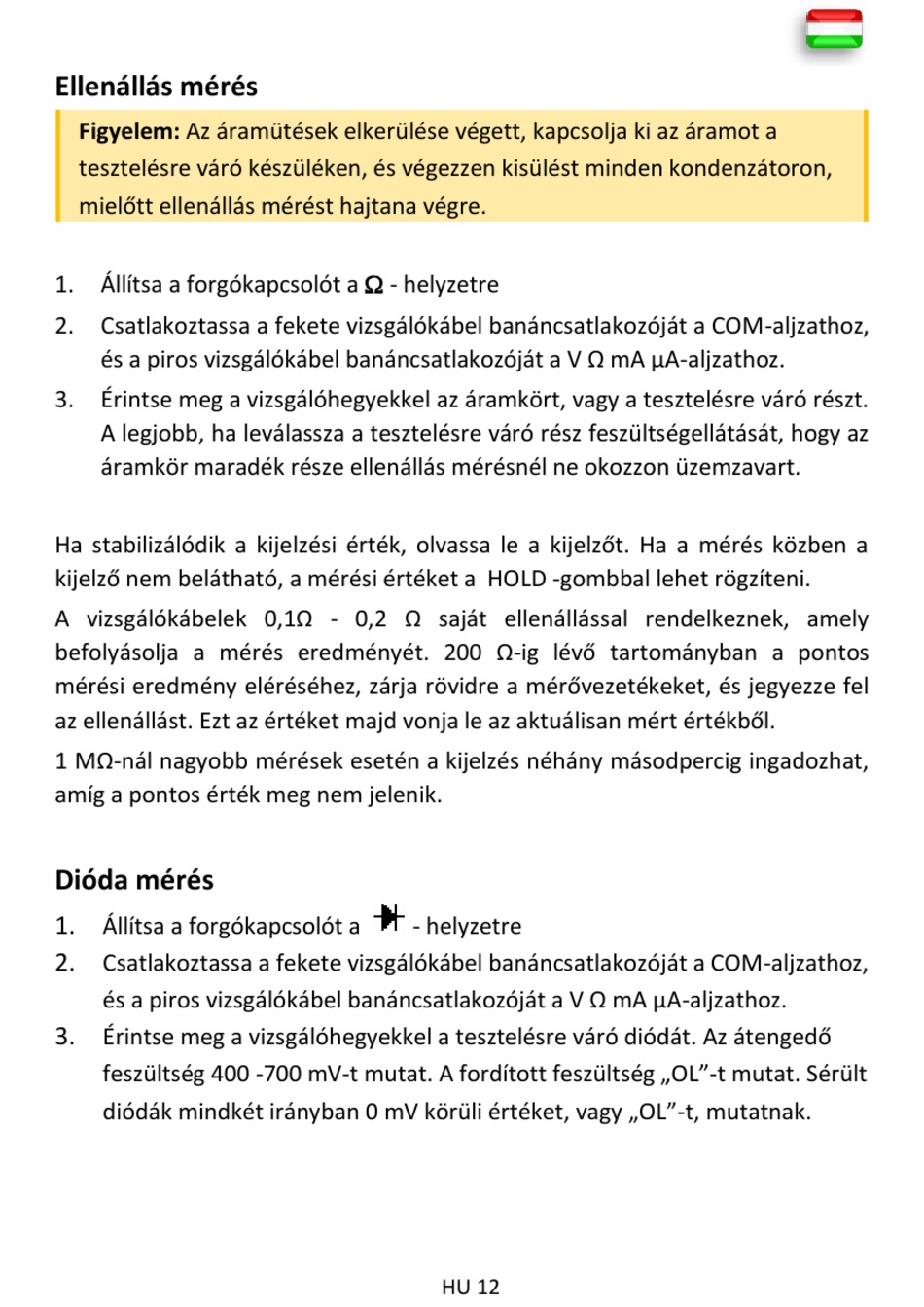

Ellenállás mérés
Figyelem: Az áramütések elkerülése végett, kapcsolja ki az áramot a
tesztelésre váró készüléken, és végezzen kisülést minden kondenzátoron,
mielőtt ellenállás mérést hajtana végre.
1. Állítsa a forgókapcsolót a  - helyzetre
2. Csatlakoztassa a fekete vizsgálókábel banáncsatlakozóját a COM-aljzathoz,
és a piros vizsgálókábel banáncsatlakozóját a V Ω mA µA-aljzathoz.
3. Érintse meg a vizsgálóhegyekkel az áramkört, vagy a tesztelésre váró részt.
A legjobb, ha leválassza a tesztelésre váró rész feszültségellátását, hogy az
áramkör maradék része ellenállás mérésnél ne okozzon üzemzavart.
Ha stabilizálódik a kijelzési érték, olvassa le a kijelzőt. Ha a mérés közben a
kijelző nem belátható, a mérési értéket a HOLD -gombbal lehet rögzíteni.
A vizsgálókábelek 0,1Ω - 0,2 Ω saját ellenállással rendelkeznek, amely
befolyásolja a mérés eredményét. 200 Ω-ig lévő tartományban a pontos
mérési eredmény eléréséhez, zárja rövidre a mérővezetékeket, és jegyezze fel
az ellenállást. Ezt az értéket majd vonja le az aktuálisan mért értékből.
1 MΩ-nál nagyobb mérések esetén a kijelzés néhány másodpercig ingadozhat,
amíg a pontos érték meg nem jelenik.
Dióda mérés
1.
Állítsa a forgókapcsolót a
2.
Csatlakoztassa a fekete vizsgálókábel banáncsatlakozóját a COM-aljzathoz,
és a piros vizsgálókábel banáncsatlakozóját a V Ω mA µA-aljzathoz.
3.
Érintse meg a vizsgálóhegyekkel a tesztelésre váró diódát. Az átengedő
feszültség 400 -700 mV-t mutat. A fordított feszültség „OL"-t mutat. Sérült
diódák mindkét irányban 0 mV körüli értéket, vagy „OL"-t, mutatnak.
- helyzetre
