PANCONTROL PAN MICROMETER Bedienungsanleitung Seite 125

1.
Podesite okretnu sklopku u V
V (Izmjenični napon) - položaj.
AC
2.
Priključite banana utikač crnog ispitnog kabela na
COM priključak, a banana utikač crvenog ispitnog
kabela na V Ω mA µA- priključak.
3.

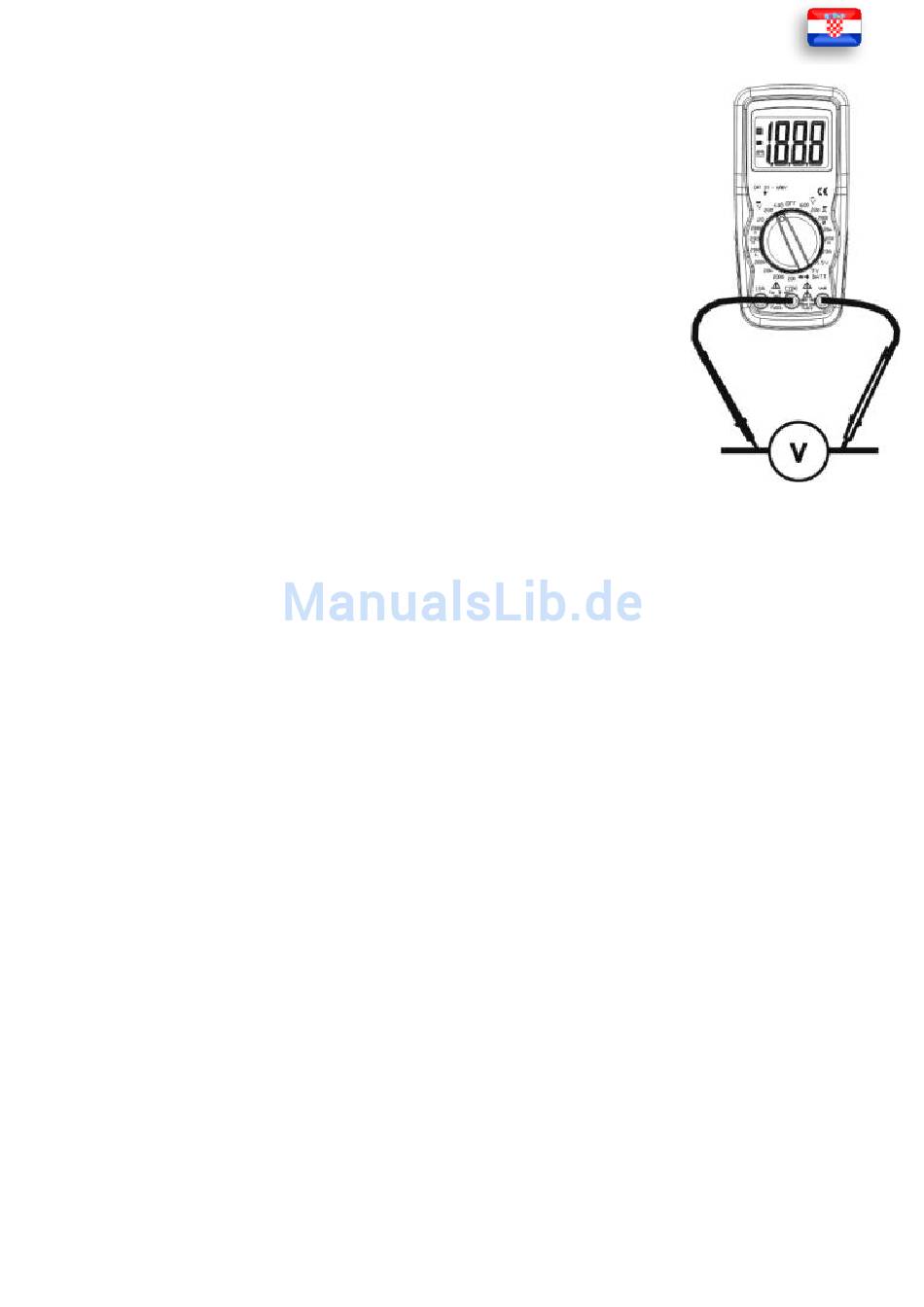

Dodirnite dvije mjerne točke spoja s crvenim i crnim
probamo.
4.
5.
Kada se prikazana vrijednost stabilizira, očitajte
vrijednost na zaslonu. Ako se tijekom mjerenja prikaz
ne može vidjeti, onda se izmjerena vrijednost može
zadržati pomoću tipke HOLD.
6.
DC napon: uz obrnuti polaritet minus znak (-) bit će prikazan na zaslonu.
Mjerenje istosmjerne struje
1.
Priključite banana utikač crnog ispitnog kabela na COM priključak, a
banana utikač crvenog ispitnog kabela na V-, Ω-, mA-, µA- priključak.
2.
Za mjerenja struje do 2000 µA, postavite okretnu sklopku u žuti µA
položaj.
3.
Za mjerenja struje do 200 mA, postavite okretnu sklopku u žuti mA
položaj.
4.
Isključite struju za krug koji ispitujete i otvorite krug u točki, u kojoj želite
izmjeriti jačinu struje.
5.
Dodirnite dvije mjerne točke spoja s crvenim i crnim probamo.
6.
7.
Kada se prikazana vrijednost stabilizira, očitajte vrijednost na zaslonu. U
slučaju obratnog polariteta, na zaslonu će ispred vrijednosti biti prikazan
znak minus (-). Ako se tijekom mjerenja prikaz ne može vidjeti, onda se
izmjerena vrijednost može zadržati pomoću tipke HOLD.
(Istosmjerni napon) ili
DC
HR 11
