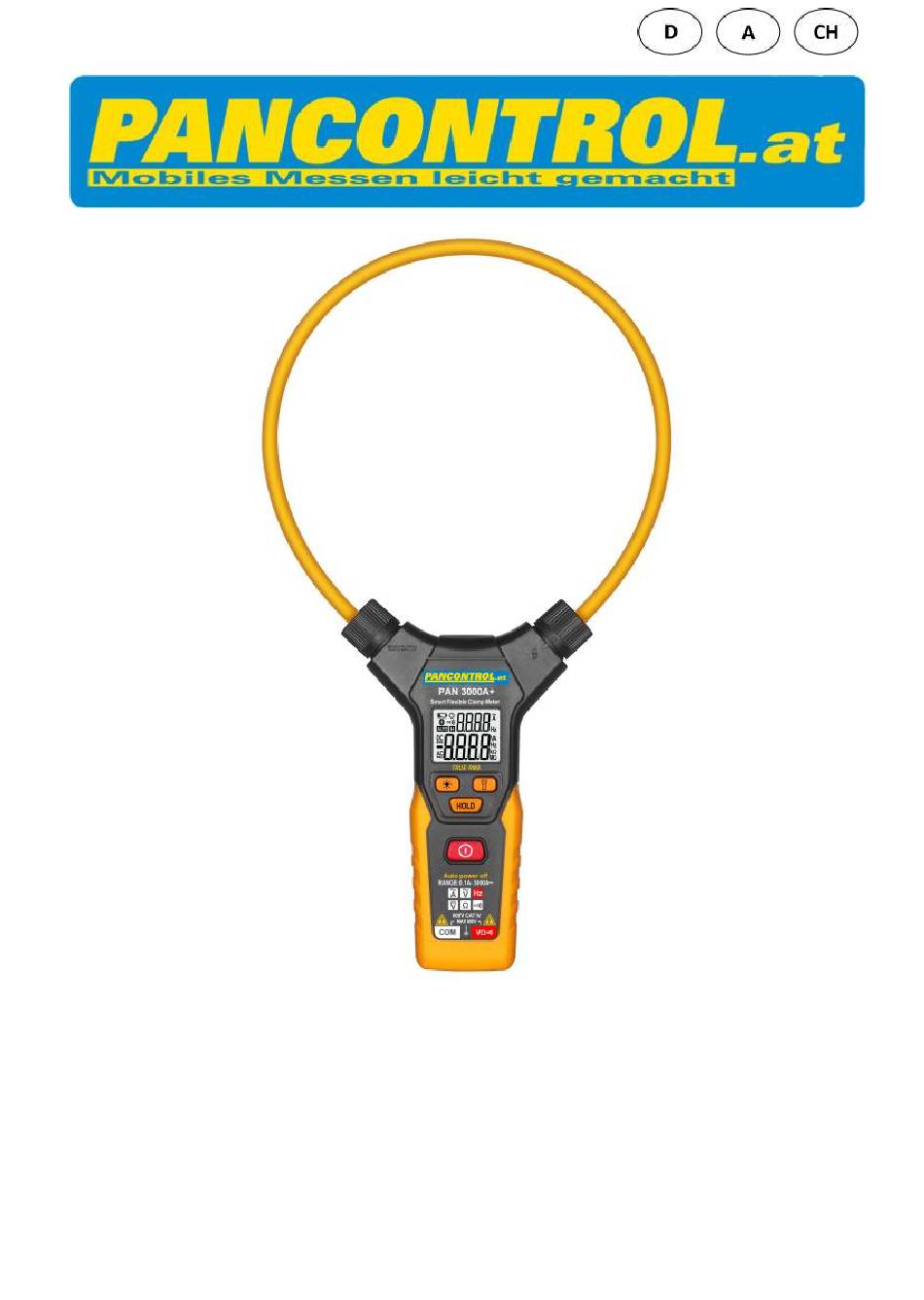

- Seite 1 Bedienungsanleitung PAN 3000A+ Flexible Digitalstromzange - True RMS...
- Seite 2 Instandhaltung ..................12 Gewährleistung und Ersatzteile ............13 1. Einleitung Vielen Dank, dass Sie sich für ein PANCONTROL Gerät entschieden haben. Die Marke PANCONTROL steht seit 1986 für praktische, preiswerte und professionelle Messgeräte. Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät und sind überzeugt, dass es Ihnen viele Jahre gute Dienste leisten wird.
- Seite 3 Funktionen: Wechselstrom, Wechselspannung, Gleichspannung, Frequenz, Widerstand und Durchgangsprüfung Änderungen, die dem technischen Fortschritt dienen, vorbehalten. 2. Lieferumfang Bitte überprüfen Sie nach dem Auspacken den Lieferumfang auf Transportbeschädigungen und Vollständigkeit. Messgerät Prüfkabel Bedienungsanleitung 3. Allgemeine Sicherheitshinweise Um eine sichere Benutzung des Gerätes zu gewährleisten, befolgen Sie bitte alle Sicherheits- und Bedienungshinweise in dieser Anleitung.
- Seite 4 Erdpotential besitzen könnten. Erhalten Sie die Isolierung Ihres Körpers durch trockene Kleidung, Gummischuhe, Gummimatten oder andere geprüfte Isoliermaterialien. Stellen Sie das Gerät so auf, dass das Betätigen von Trenneinrichtungen zum Netz nicht erschwert wird. Legen Sie niemals Spannungen oder Ströme an das Messgerät an, welche die am Gerät angegebenen Maximalwerte überschreiten.
- Seite 5 4. Erläuterungen der Symbole am Gerät Übereinstimmung mit der EU-Niederspannungsrichtlinie (EN-61010) Gefahr! Beachten Sie die Hinweise der Bedienungsanleitung! Dieses Produkt darf am Ende seiner Lebensdauer nicht in den normalen Haushaltsabfall entsorgt werden, sondern muss an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.
- Seite 6 5. Bedienelemente und Anschlussbuchsen (siehe Fig. 1) Flexible Zange Verschluss Hauptanzeige / Nebenanzeige (kleine Ziffern) Funktionstasten 4.1 Hintergrundbeleuchtung 4.2 Data hold 4.3 Messpunktbeleuchtung Hauptschalter Eingangsbuchsen 6. Das Display und seine Symbole (siehe Fig. 2) Wechselspannung/-strom Gleichspannung Batterie schwach Betriebsanzeige / Automatische Abschaltung Durchgangsprüfung aktiv Data hold ...
- Seite 7 7. Technische Daten Anzeige LCD mit Hintergrundbeleuchtung Stellen (bis 5999) Überlastanzeige Polarität automatisch (Minuszeichen für negative Polarität) Messrate 3 / s Ansprechzeit 0,5 s Kategorie CAT IV 600 V max. Spannung gegen Erde 600 V Bei einem Widerstand < 50 Ω hören Sie Durchgangsprüfung einen Signalton.
- Seite 8 Genauigkeit in % Funktion Bereich Auflösung vom angezeigten Wert 60 A 0,01 A ±(1,5% + 5 digits) Wechselstrom (A <10 A ±(2,0% + 10 d) 40- 65 Hz *) 600 A 0,1 A min. 0,1 A 3000 A ±(2,0% + 5 digits) 60 A 0,01 A Wechselstrom (A...
- Seite 9 Genauigkeit in Abhängigkeit der Position (siehe Fig. 3) Messposition Abweichung 35 mm ±0.5% 50 mm ±1.5% 60 mm ±2.0% >60 mm ±5.0% 8. Bedienung Allgemeine Informationen Schalten Sie das Messgerät stets aus (OFF), wenn Sie es nicht benutzen. Beachten bitte Skizzen ersten Seiten...
- Seite 10 In der Nähe von Geräten, welche elektromagnetische Streufelder erzeugen (z.B. Schweißtransformator, Zündung, etc.), kann das Display ungenaue oder verzerrte Werte anzeigen. Automatische / manuelle Bereichswahl Wenn das Messgerät eingeschaltet wird, befindet es sich in der Betriebsart "Auto Ranging" (automatische Bereichswahl). Hierbei erkennt das Gerät selbsttätig den geeigneten Messbereich.
- Seite 11 Gleichspannungsmessung, Wechselspannungsmessung, Widerstandsmessung und Durchgangsprüfung Das Gerät detektiert Gleichspannung, Wechselspannung oder Widerstand automatisch. Wechselstrom wird über die flexible Zange erkannt. (Reihenfolge: Wechselspannung, Gleichspannung, Wechselstrom, Widerstand / Durchgangstest) Gleichspannung: Bei umgekehrter Polarität wird am Display ein "-" vor dem Wert angezeigt. Wechselspannung/-strom: Bei der Messung von Wechselspannung / Wechselstrom wird in der Nebenanzeige die Frequenz angezeigt.
- Seite 12 Nach einer Strommessung dauert es einige Sekunden, bis die Anzeige wieder auf Null zurückgeht. Dieser Effekt ergibt sich aus der true RMS-Funktion und ist normal. Schalten Sie das Gerät mit dem Hauptschalter (5) ein. Durch Drehen des Verschlusses (2) öffnen Sie die flexible Zange. Schließen Sie die Messzangen wieder und bringen Sie den Leiter möglichst mittig in die Zangenöffnung.
- Seite 13 Wenn Sie das Gerät längere Zeit nicht benutzen, entfernen Sie die Batterie. Reinigung Bei Verschmutzung reinigen Sie das Gerät mit einem feuchten Tuch und etwas Haushaltsreiniger. Achten Sie darauf, dass keine Flüssigkeit in das Gerät dringt! Keine aggresiven Reinigungs- oder Lösungsmittel verwenden! 10.
