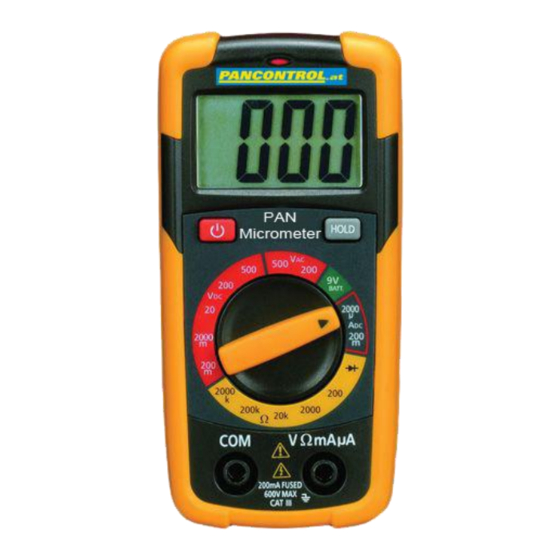

PANCONTROL PAN MICROMETER Bedienungsanleitung
Digitalmultimeter
Vorschau ausblenden
Andere Handbücher für PAN MICROMETER:
- Bedienungsanleitung (128 Seiten) ,
- Bedienungsanleitung (192 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PANCONTROL PAN MICROMETER
Inhaltszusammenfassung für PANCONTROL PAN MICROMETER

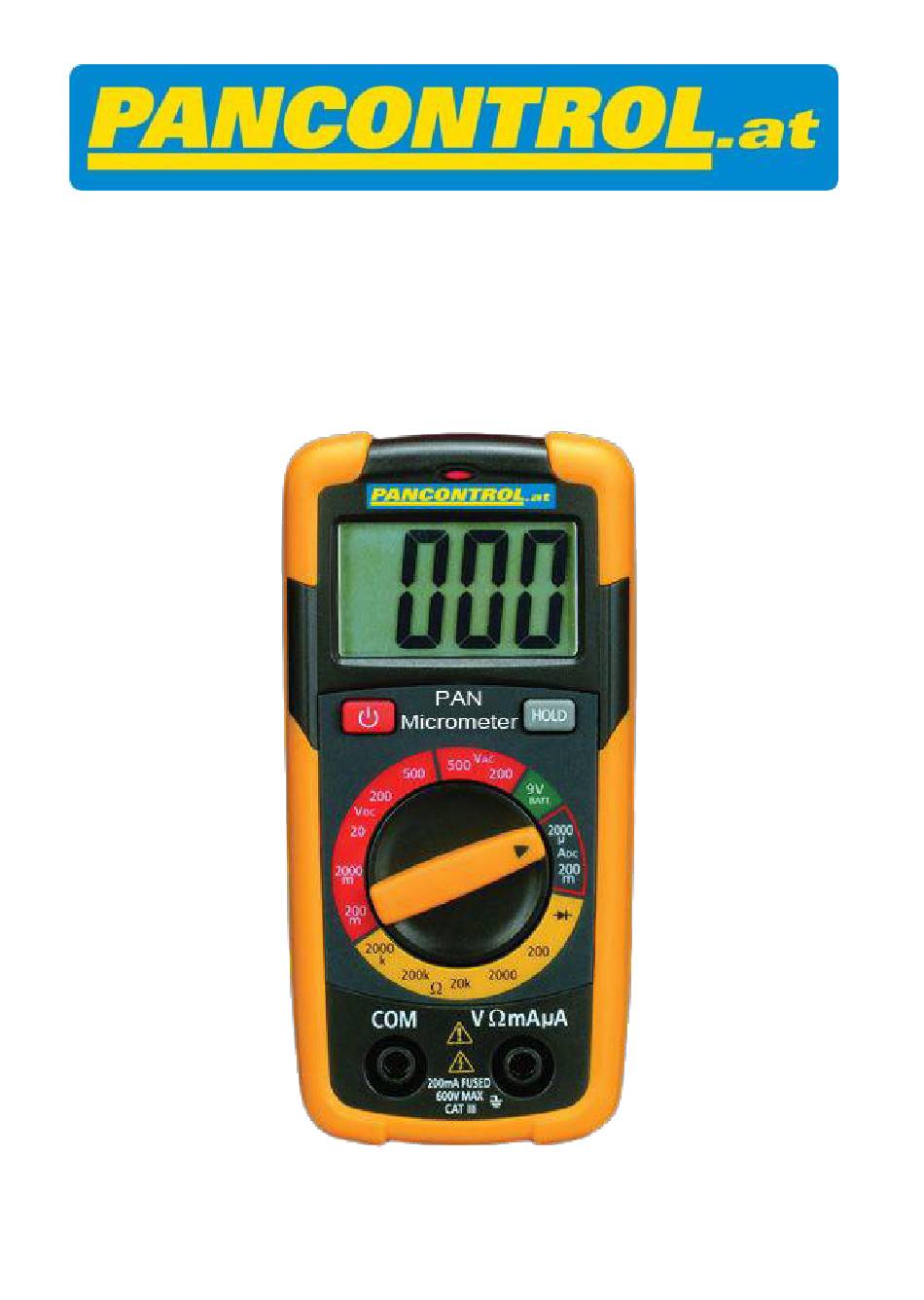

- Seite 1 Deutsch MANUAL PAN MICROMETER...
-
Seite 2: Inhaltsverzeichnis
Deutsch Bedienungsanleitung PAN Micrometer Digitalmultimeter Inhalt Einleitung ....................3 Lieferumfang ................... 3 Allgemeine Sicherheitshinweise ............. 4 Erläuterungen der Symbole am Gerät ............. 6 Bedienelemente und Anschlussbuchsen ..........7 Das Display und seine Symbole ............... 8 Technische Daten..................9 Bedienung ..................... 11 Instandhaltung .................. -
Seite 3: Einleitung
Deutsch 1. Einleitung Vielen Dank, dass Sie sich für ein PANCONTROL Gerät entschieden haben. Die Marke PANCONTROL steht seit 1986 für praktische, preiswerte und professionelle Messgeräte. Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät und sind überzeugt, dass es Ihnen viele Jahre gute Dienste leisten wird. -
Seite 4: Allgemeine Sicherheitshinweise
Deutsch 3. Allgemeine Sicherheitshinweise Um eine sichere Benutzung des Gerätes zu gewährleisten, befolgen Sie bitte alle Sicherheits- und Bedienungshinweise in dieser Anleitung. Stellen Sie vor der Verwendung sicher, dass Prüfkabel und Gerät unbeschädigt sind und einwandfrei funktionieren. (z.B. an bekannten Spannungsquellen). - Seite 5 Deutsch Legen Sie niemals Spannungen oder Ströme an das Messgerät an, welche die am Gerät angegebenen Maximalwerte überschreiten. Verwenden Sie das Gerät in keiner höheren Kategorie als zugelassen. Unterbrechen Sie die Spannungsversorgung und entladen Sie alle Kondensatoren, bevor Sie die Messung durchführen. Schließen Sie niemals die Kabel des Messgeräts an eine Spannungsquelle an, während der Drehschalter auf Stromstärke, Widerstand oder Diodentest eingestellt ist.
-
Seite 6: Erläuterungen Der Symbole Am Gerät
Deutsch 4. Erläuterungen der Symbole am Gerät Übereinstimmung mit der EU-Niederspannungsrichtlinie (EN-61010) Schutzisolierung: Alle spannungsführenden Teile sind doppelt isoliert Gefahr! Beachten Sie die Hinweise der Bedienungsanleitung! Achtung! Gefährliche Spannung! Gefahr von Stromschlag. Dieses Produkt darf am Ende seiner Lebensdauer nicht in den normalen Haushaltsabfall entsorgt werden, sondern muss an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. -
Seite 7: Bedienelemente Und Anschlussbuchsen
Deutsch 5. Bedienelemente und Anschlussbuchsen Anzeige Ein-/Ausschalter Drehschalter Gemeinsame Anschlussbuchse (COM) HOLD Taste Multifunktionsbuchse... -
Seite 8: Der Drehschalter Und Seine Symbole
Deutsch Der Drehschalter und seine Symbole Gleichspannungsmessung Wechselspannungsmessung 9 V Batt Batterietest Gleichstrommessung Diodentest Widerstandsmessung 6. Das Display und seine Symbole HOLD angezeigten Wert halten BATT Batterie schwach... -
Seite 9: Technische Daten
Deutsch 7. Technische Daten Anzeige 3½ Stellen (bis 1999) Überlastanzeige "OL" Polarität automatisch (Minuszeichen für negative Polarität) Wechselspannung 50 ... 60 Hz Messrate 2 x / s Überlastschutz 300 V Eingangsimpedanz > 1 MΩ Diodentest Spannung des offenen Schaltkreises: <2,8 V Prüfstrom: <1 mA Stromversorgung 1 x 12 V A23S Batterie(n) - Seite 10 Deutsch Genauigkeit in % Funktion Bereich Auflösung vom angezeigten Wert 200 mV 0,1 mV 2000 mV 1 mV ±(0,5% + 2 Digits) Gleichspannung 20 V 0,01 V 200 V 0,1 V 300 V ±(0,5% + 4 Digits) 200 V 0,1 V Wechselspannung ±(1,2% + 10 Digits) ) 50 / 60 Hz...
-
Seite 11: Bedienung
Deutsch 8. Bedienung • Beachten Sie unbedingt die Allgemeinen Sicherheitshinweise. (Kapitel 3) • Schalten Sie das Messgerät stets aus (OFF), wenn Sie es nicht benutzen. • Wird während der Messung am Display "OL"angezeigt, so überschreitet der Messwert den eingestellten Messbereich. Schalten Sie, soweit vorhanden, in einen höheren Messbereich um. - Seite 12 Deutsch Gleichspannungsmessung / Wechselspannungsmessung Achtung: Stromschlaggefahr. Die Prüfspitzen sind möglicherweise nicht lang genug, um die spannungsführenden Teile innerhalb einiger 230V Steckdosen zu berühren, da diese sehr tief eingesetzt sind. Als Ergebnis kann die Ablesung 0 Volt anzeigen, obwohl tatsächlich Spannung anliegt. Vergewissern Sie sich, dass die Prüfspitzen die Metallkontakte in der Steckdose berühren, bevor Sie davon ausgehen, dass keine Spannung anliegt.
-
Seite 13: Gleichstrommessung
Deutsch Gleichstrommessung (Wechselstrommessungen sind nicht möglich.) Für Strommessungen bis zu 2000 µA stellen Sie den Drehschalter auf die µA-Position. - Für Strommessungen bis zu 200 mA stellen Sie den Drehschalter auf die mA-Position. Schließen Sie den Bananenstecker des schwarzen Prüfkabels an der COM- Buchse und den Bananenstecker des roten Prüfkabels an der Multifunktionsbuchse an. -
Seite 14: Widerstandsmessung
Deutsch Widerstandsmessung Achtung: Unterbrechen Sie die Spannungsversorgung und entladen Sie alle Kondensatoren, bevor Sie die Messung durchführen. Hinweis: Die Prüfkabel haben einen Eigenwiderstand von 0,1Ω bis 0,2 Ω, der das Messergebnis beeinflusst. Um im Bereich bis 200 Ω ein genaueres Messergebnis zu erzielen, schließen Sie die Messleitungen kurz und notieren Sie den Widerstand. -
Seite 15: Instandhaltung
Deutsch 9. Instandhaltung Reparaturen an diesem Gerät dürfen nur von qualifizierten Fachleuten ausgeführt werden. Hinweis: Bei Fehlfunktionen des Messgeräts prüfen Sie: - Funktion und Polarität der Batterie - Funktion der Sicherungen (falls vorhanden) - Ob die Prüfkabel vollständig bis zum Anschlag eingesteckt und in gutem Zustand sind. -
Seite 16: Austauschen Der Sicherungen
Deutsch Austauschen der Sicherung(en) Schalten Sie das Gerät immer aus und entfernen Sie die Prüfkabel von allen Spannungsquellen, bevor Sie das Gerät zum Austauschen der Batterie oder der Sicherung öffnen. Öffnen Sie die Schrauben des Batteriefachs bzw. Sicherungsfaches mit einem passenden Schraubendreher. Ziehen Sie die defekte Sicherung vorsichtig aus der Halterung. -
Seite 17: Gewährleistung Und Ersatzteile
Für dieses Gerät gilt die gesetzliche Gewährleistung von 2 Jahren ab Kaufdatum (lt. Kaufbeleg). Nähere Informationen zur Reklamationsabwicklung finden Sie unter: www.pancontrol.at/reklamationsabwicklung Bei Bedarf an Ersatzteilen sowie bei Fragen oder Problemen wenden Sie sich bitte an Ihren Fachhändler oder an: Änderungen in Folge der technischen Entwicklung,...
