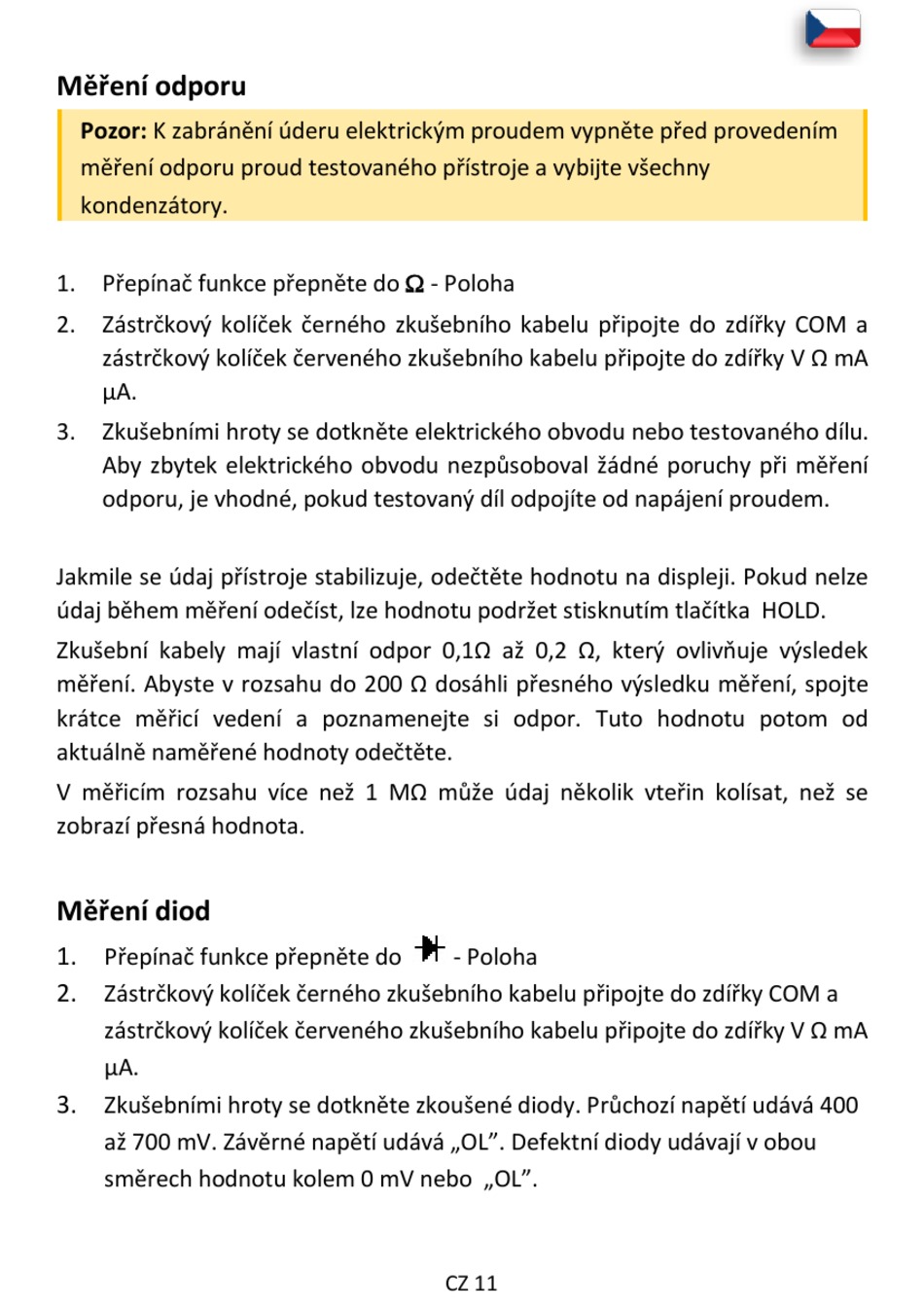

Měření odporu
Pozor: K zabránění úderu elektrickým proudem vypněte před provedením
měření odporu proud testovaného přístroje a vybijte všechny
kondenzátory.
1. Přepínač funkce přepněte do  - Poloha
2. Zástrčkový kolíček černého zkušebního kabelu připojte do zdířky COM a
zástrčkový kolíček červeného zkušebního kabelu připojte do zdířky V Ω mA
µA.
3. Zkušebními hroty se dotkněte elektrického obvodu nebo testovaného dílu.
Aby zbytek elektrického obvodu nezpůsoboval žádné poruchy při měření
odporu, je vhodné, pokud testovaný díl odpojíte od napájení proudem.
Jakmile se údaj přístroje stabilizuje, odečtěte hodnotu na displeji. Pokud nelze
údaj během měření odečíst, lze hodnotu podržet stisknutím tlačítka HOLD.
Zkušební kabely mají vlastní odpor 0,1Ω až 0,2 Ω, který ovlivňuje výsledek
měření. Abyste v rozsahu do 200 Ω dosáhli přesného výsledku měření, spojte
krátce měřicí vedení a poznamenejte si odpor. Tuto hodnotu potom od
aktuálně naměřené hodnoty odečtěte.
V měřicím rozsahu více než 1 MΩ může údaj několik vteřin kolísat, než se
zobrazí přesná hodnota.
Měření diod
1.
Přepínač funkce přepněte do
2.
Zástrčkový kolíček černého zkušebního kabelu připojte do zdířky COM a
zástrčkový kolíček červeného zkušebního kabelu připojte do zdířky V Ω mA
µA.
3.
Zkušebními hroty se dotkněte zkoušené diody. Průchozí napětí udává 400
až 700 mV. Závěrné napětí udává „OL". Defektní diody udávají v obou
směrech hodnotu kolem 0 mV nebo „OL".
- Poloha
CZ 11
