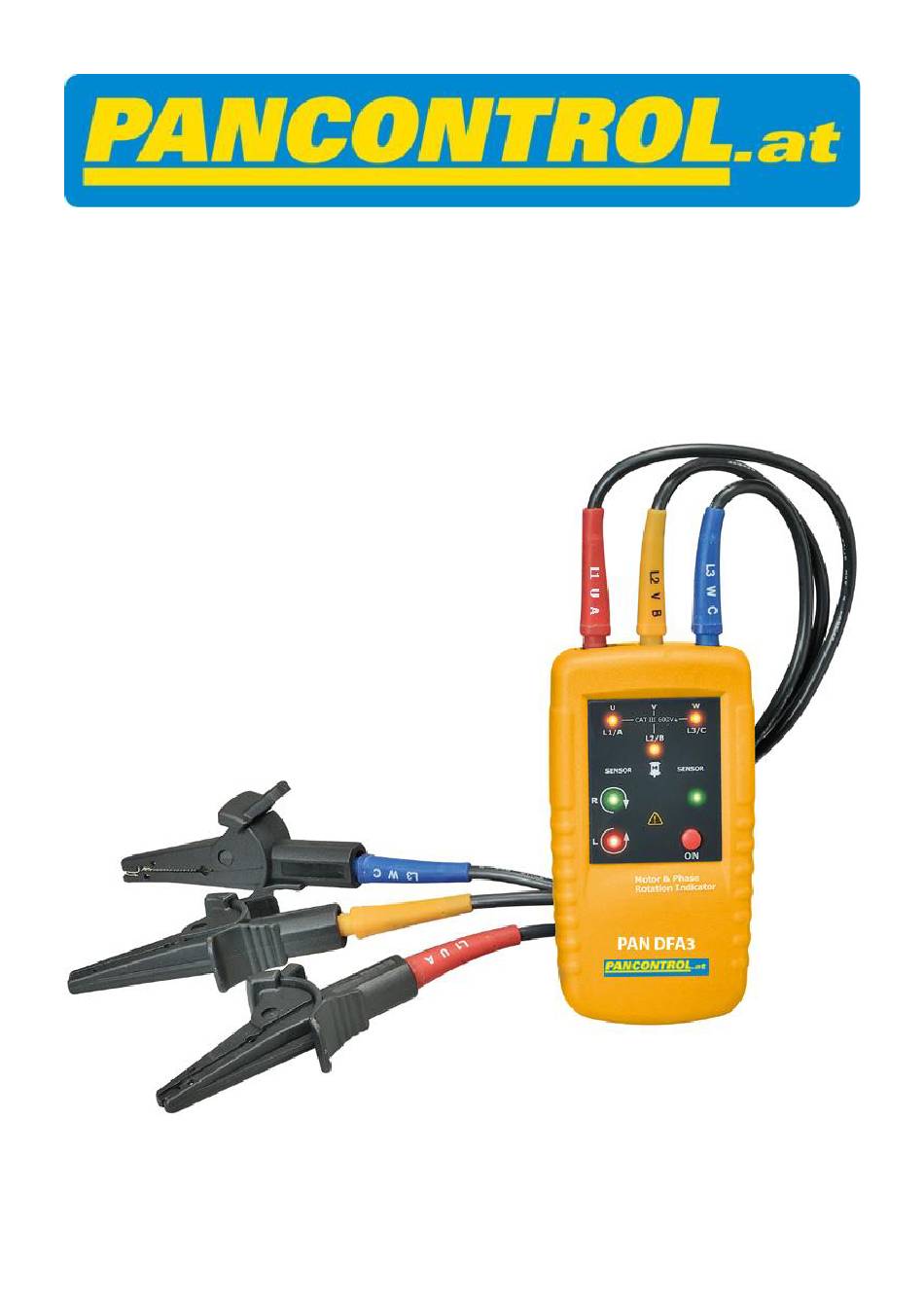

- Seite 1 Deutsch M A N U A L PAN DFA3...
- Seite 2 Deutsch Bedienungsanleitung PAN DFA3 Drehfeldanzeiger Inhalt Einleitung ..................3 Lieferumfang ................... 3 Allgemeine Sicherheitshinweise ............4 Erläuterungen der Symbole am Gerät ..........5 Bedienelemente und Anschlussbuchsen ......... 6 Die LEDs und ihre Bedeutung ............7 Technische Daten ................8 Bedienung ..................10 Instandhaltung ................
- Seite 3 Deutsch 1. Einleitung Vielen Dank, dass Sie sich für ein PANCONTROL Gerät entschieden haben. Die Marke PANCONTROL steht seit 1986 für praktische, innovative und professionelle Messgeräte. Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät und sind überzeugt, dass es Ihnen viele Jahre gute Dienste leisten wird.
- Seite 4 Deutsch 3. Allgemeine Sicherheitshinweise Um eine sichere Benutzung des Gerätes zu gewährleisten, befolgen Sie bitte alle Sicherheits- und Bedienungshinweise in dieser Anleitung. • Schalten Sie das Messgerät stets aus (OFF), wenn Sie es nicht benutzen. • Das Gerät darf nicht mehr benutzt werden, wenn das Gehäuse oder die Prüfkabel beschädigt sind, wenn eine oder mehrere Funktionen ausfallen, wenn keine Funktion angezeigt wird oder wenn Sie vermuten, dass etwas nicht in Ordnung ist.
- Seite 5 Deutsch • Wenn das Gerät modifiziert oder verändert wird, ist die Betriebssicherheit nicht länger gewährleistet. Zudem erlöschen sämtliche Garantie- und Gewährleistungsansprüche. 4. Erläuterungen der Symbole am Gerät Übereinstimmung mit der EU-Niederspannungsrichtlinie (EN- 61010) Schutzisolierung: Alle spannungsführenden Teile sind doppelt isoliert Gefahr! Beachten Sie die Hinweise der Bedienungsanleitung! Gefahr von Stromschlag.
- Seite 6 Deutsch 5. Bedienelemente und Anschlussbuchsen Hauptschalter Betriebsanzeige Phasenanzeige (U/L1/A - V/L2/B - W/L3/C) Drehfeldrichtung im Uhrzeigersinn (rechts) Drehfeldrichtung gegen Uhrzeigersinn (links) Orientierungssymbol Eingangsbuchsen...
- Seite 7 Deutsch 6. Die LEDs und ihre Bedeutung gelb grün Drehfeldrichtung im Uhrzeigersinn (rechts) Drehfeldrichtung gegen Uhrzeigersinn (links) Phase 1 fehlt Phase 2 fehlt Phase 3 fehlt LED leuchtet LED leuchtet nicht undefiniert...
- Seite 8 Deutsch 7. Technische Daten Anzeige LEDs Schutzart IP40 Kategorie CAT III / 600 V (Einsatzbereich) max. Spannung gegen Erde 400 V AC Stromversorgung 1 x 9 V alkaline Batterie(n) Stromaufnahme max. 20 mA Betriebsbedingungen 0º C bis 40º C / 15% bis 80% Luftfeuchte Seehöhe max 2000 m...
- Seite 9 Deutsch Prüfen des Motoranschlusses: Test - Nennspannung U 1 bis 400 V AC Test - Nennstrom (I / Phase) < 3,5 mA Frequenzbereich (f 2 bis 400 Hz Anforderungen an den Motor: Nenndrehzahl des Feldes bei der Winkel min. Frequenz: zwischen Durchme Anzahl...
- Seite 10 Deutsch 8. Bedienung • Beachten Sie unbedingt die Allgemeinen Sicherheitshinweise! (Kapitel 3) • Schalten Sie das Messgerät stets aus (OFF), wenn Sie es nicht benutzen. Bestimmen der Drehfeldrichtung Schließen Sie die Bananenstecker der Prüfkabel an den Eingangsbuchsen des Gerätes an. Beachten Sie die Farben bzw. die Codierung (L1, L2, L3) der Stecker! Stecken Sie die Prüfspitzen an die anderen Enden der Prüfkabel.
- Seite 11 Deutsch Entfernen Sie die Prüfkabel vom Messgerät. Platzieren Sie das DFA3 parallel zur Welle am Motor. (max. 2 cm Abstand) - Beachten Sie das Orientierungssymbol! (6) Schalten Sie das Gerät mit dem Hauptschalter (1) ein. Entweder die grüne LED "R" (4) oder die rote LED "L" (5) leuchtet auf. Damit wird die Drehrichtung des Feldes angezeigt.
- Seite 12 Deutsch 9. Instandhaltung Reparaturen an diesem Gerät dürfen nur von qualifizierten Fachleuten ausgeführt werden. Bei Fehlfunktionen des Messgeräts prüfen Sie: - Funktion und Polarität der Batterie - Funktion der Sicherungen (falls vorhanden) - Ob die Prüfkabel vollständig bis zum Anschlag eingesteckt und in gutem Zustand sind.
- Seite 13 Für dieses Gerät gilt die gesetzliche Gewährleistung von 2 Jahren ab Kaufdatum (lt. Kaufbeleg). Nähere Informationen zur Reklamationsabwicklung finden Sie unter: www.pancontrol.at/complaints Bei Bedarf an Ersatzteilen sowie bei Fragen oder Problemen wenden Sie sich bitte an Ihren Fachhändler oder an: Änderungen in Folge der technischen Entwicklung,...
