- Seite 1 Deutsch M A N U A L PAN Pocketmeter...
-
Seite 2: Inhaltsverzeichnis
Deutsch Bedienungsanleitung PAN Pocketmeter Intelligentes Digitalmultimeter, true RMS Inhalt Einleitung ..................3 Lieferumfang ................... 3 Allgemeine Sicherheitshinweise ............4 Erläuterungen der Symbole am Gerät ..........6 Bedienelemente ................7 Das Display und seine Symbole ............8 Technische Daten ................9 Bedienung .................. -
Seite 3: Einleitung
Deutsch 1. Einleitung Vielen Dank, dass Sie sich für ein PANCONTROL Gerät entschieden haben. Die Marke PANCONTROL steht seit 1986 für praktische, innovative und professionelle Messgeräte. Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät und sind überzeugt, dass es Ihnen viele Jahre gute Dienste leisten wird. -
Seite 4: Allgemeine Sicherheitshinweise
Deutsch 3. Allgemeine Sicherheitshinweise Um eine sichere Benutzung des Gerätes zu gewährleisten, befolgen Sie bitte alle Sicherheits- und Bedienungshinweise in dieser Anleitung. • Stellen Sie vor der Verwendung sicher, dass Prüfkabel und Gerät unbeschädigt sind und einwandfrei funktionieren. (z.B. an bekannten Spannungsquellen). - Seite 5 Deutsch • Muss die Funktion während des Messens gewechselt werden, entfernen Sie die Prüfspitzen vorher vom zu messenden Kreis. • Wenn das Batteriesymbol in der Anzeige blinkt, ersetzen Sie die Batterien. • Schalten Sie das Gerät immer aus, bevor Sie es zum Austauschen der Batterie öffnen.
-
Seite 6: Erläuterungen Der Symbole Am Gerät
Deutsch 4. Erläuterungen der Symbole am Gerät Übereinstimmung mit der EU-Niederspannungsrichtlinie (EN- 61010) Schutzisolierung: Alle spannungsführenden Teile sind doppelt isoliert Gefahr! Beachten Sie die Hinweise der Bedienungsanleitung! Dieses Produkt darf am Ende seiner Lebensdauer nicht in den normalen Haushaltsabfall entsorgt werden, sondern muss an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. -
Seite 7: Bedienelemente

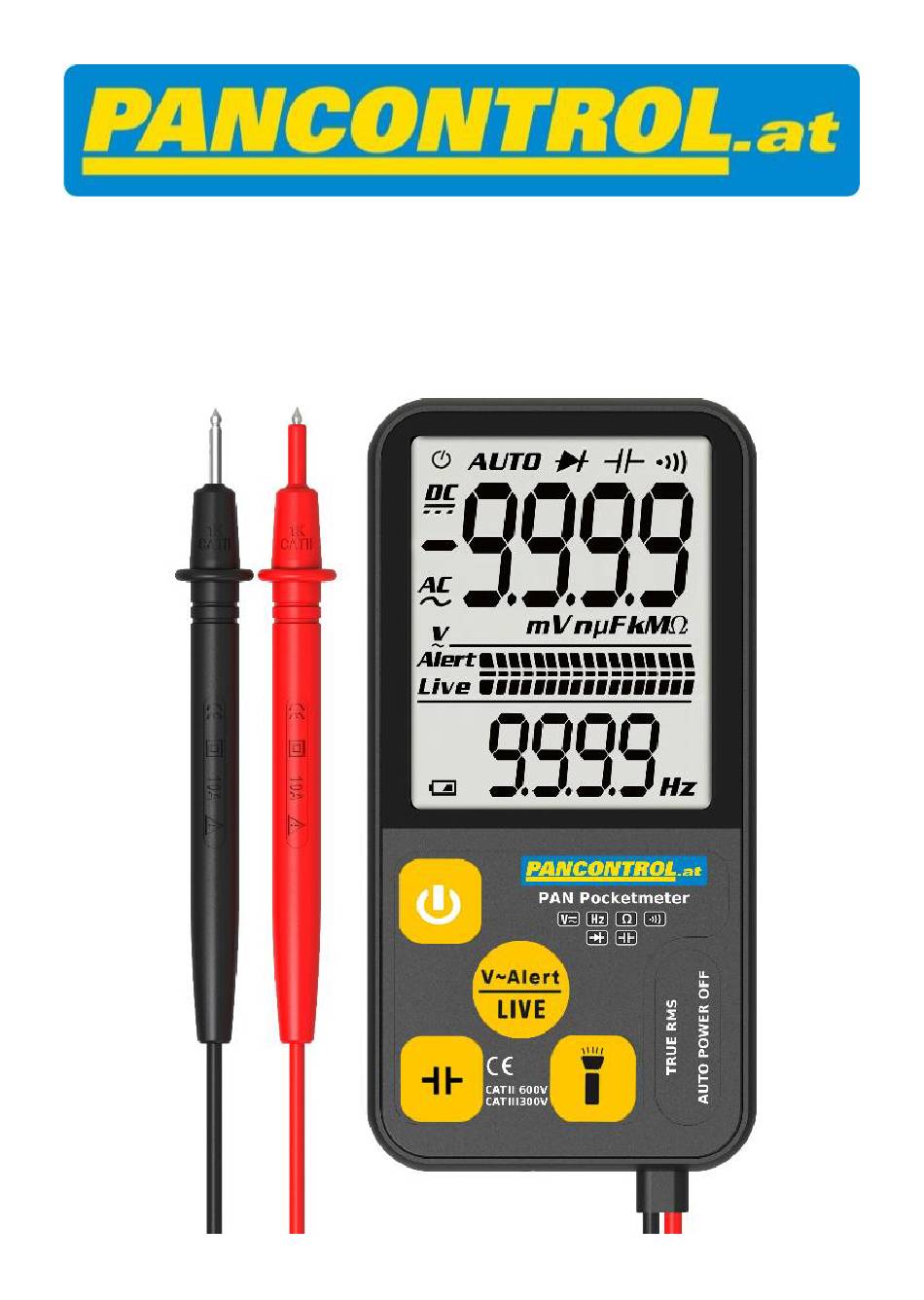

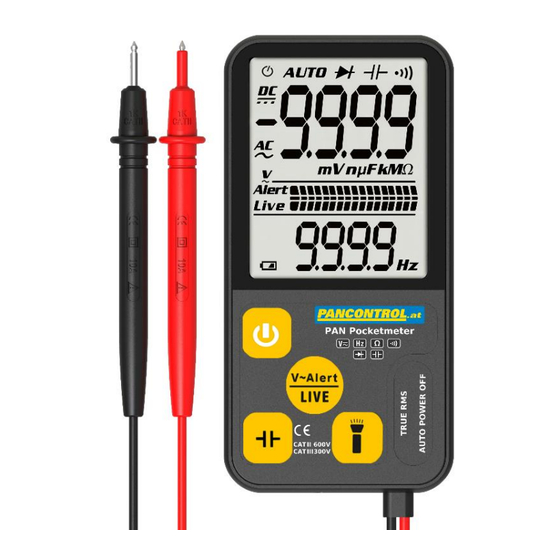

Deutsch 5. Bedienelemente Hauptschalter Prüfspitzen (CAT II) / Abdeckung für Prüfspitzen (CAT III) Anzeige NCV *) - Taste Taste Kapazitätsmessung Taschenlampe (Rückseite) NCV *) - Sensor Batteriefach (Rückseite) *) NCV = non contact voltage tester (Kontaktloser Spannungsprüfer) -
Seite 8: Das Display Und Seine Symbole
Deutsch 6. Das Display und seine Symbole Bei diesem Gerät werden nicht alle, im Bild dargestellten Symbole, verwendet. Betriebsanzeige (Automatische Abschaltung) Gleichspannungsmessung Wechselspannungsmessung Batterie schwach Automatische Bereichswahl AUTO Diodentest Kapazitätsmessung Durchgangsprüfung Spannungsmessung (Volt) Kapazität (Farad) Widerstandsmessung (Ohm) Frequenz (Hertz) Alert NCV - Anzeige Live... -
Seite 9: Technische Daten
Deutsch 7. Technische Daten Anzeige 2 x 4 Stellen (bis 9999) große Ziffern: Messergebnis kleine Ziffern: Frequenz Überlastanzeige Polarität automatisch (Minuszeichen für negative Polarität) Messrate 2,5 x / Sekunde(n) Einsatzbereich CAT II 600 V CAT III 300 V (mit Abdeckung für Prüfspitzen) max. - Seite 10 Deutsch Genauigkeit in % Funktion Bereich Auflösung vom angezeigten Wert *) Gleichspannung (V=) 600 V 0, 1 V ±(0,8% + 3 digits (min. 0,5 V=) Wechselspannung (V~) 600 V 0,1 V ±(1,2% + 5 digits) 50 bis 60 Hz (min. 1,0 V~) Widerstand (Ω) 1 ...
-
Seite 11: Bedienung
Deutsch 8. Bedienung • Beachten Sie unbedingt die Allgemeinen Sicherheitshinweise! (Kapitel 3) • Schalten Sie das Messgerät stets aus (OFF), wenn Sie es nicht benutzen. • Wenn das Messgerät eingeschaltet wird, befindet es sich in der Betriebsart "Auto Ranging" (automatische Bereichswahl). Hierbei erkennt das Gerät selbsttätig den geeigneten Messbereich. -
Seite 12: Widerstandsmessung, Diodentest, Durchgangsprüfung
Deutsch Widerstandsmessung, Diodentest, Durchgangsprüfung: Achtung! Zur Vermeidung von Stromschlägen schalten Sie den Strom des zu testenden Geräts aus und entladen Sie alle Kondensatoren, bevor Sie folgende Messungen durchführen. Schalten Sie das Gerät mit dem Hauptschalter (1) ein. Berühren Sie mit den Prüfspitzen die Messpunkte. Wenn sich der Anzeigewert stabilisiert, lesen Sie das Display ab. - Seite 13 Deutsch Kontaktloser Spannungsprüfer (Alert-LIVE / NCV) Hinweis: Im NCV-Modus sind keine anderen Messungen möglich. 1. Um die NCV-Funktion einzuschalten, betätigen Sie die Alert-LIVE-Taste (4). Am Display erscheint das Alert-LIVE-Symbol. 2. Halten Sie das Oberteil des Messgerätes so dicht wie möglich an die Spannungsquelle.
-
Seite 14: Instandhaltung
Deutsch 9. Instandhaltung Reparaturen an diesem Gerät dürfen nur von qualifizierten Fachleuten ausgeführt werden. Bei Fehlfunktionen des Messgeräts prüfen Sie: - Funktion und Polarität der Batterie - Funktion der Sicherungen (falls vorhanden) - Ob die Prüfkabel vollständig bis zum Anschlag eingesteckt und in gutem Zustand sind. -
Seite 15: Gewährleistung Und Ersatzteile
Für dieses Gerät gilt die gesetzliche Gewährleistung von 2 Jahren ab Kaufdatum (lt. Kaufbeleg). Nähere Informationen zur Reklamationsabwicklung finden Sie unter: www.pancontrol.at/complaints Bei Bedarf an Ersatzteilen sowie bei Fragen oder Problemen wenden Sie sich bitte an Ihren Fachhändler oder an: Änderungen in Folge der technischen Entwicklung,...
