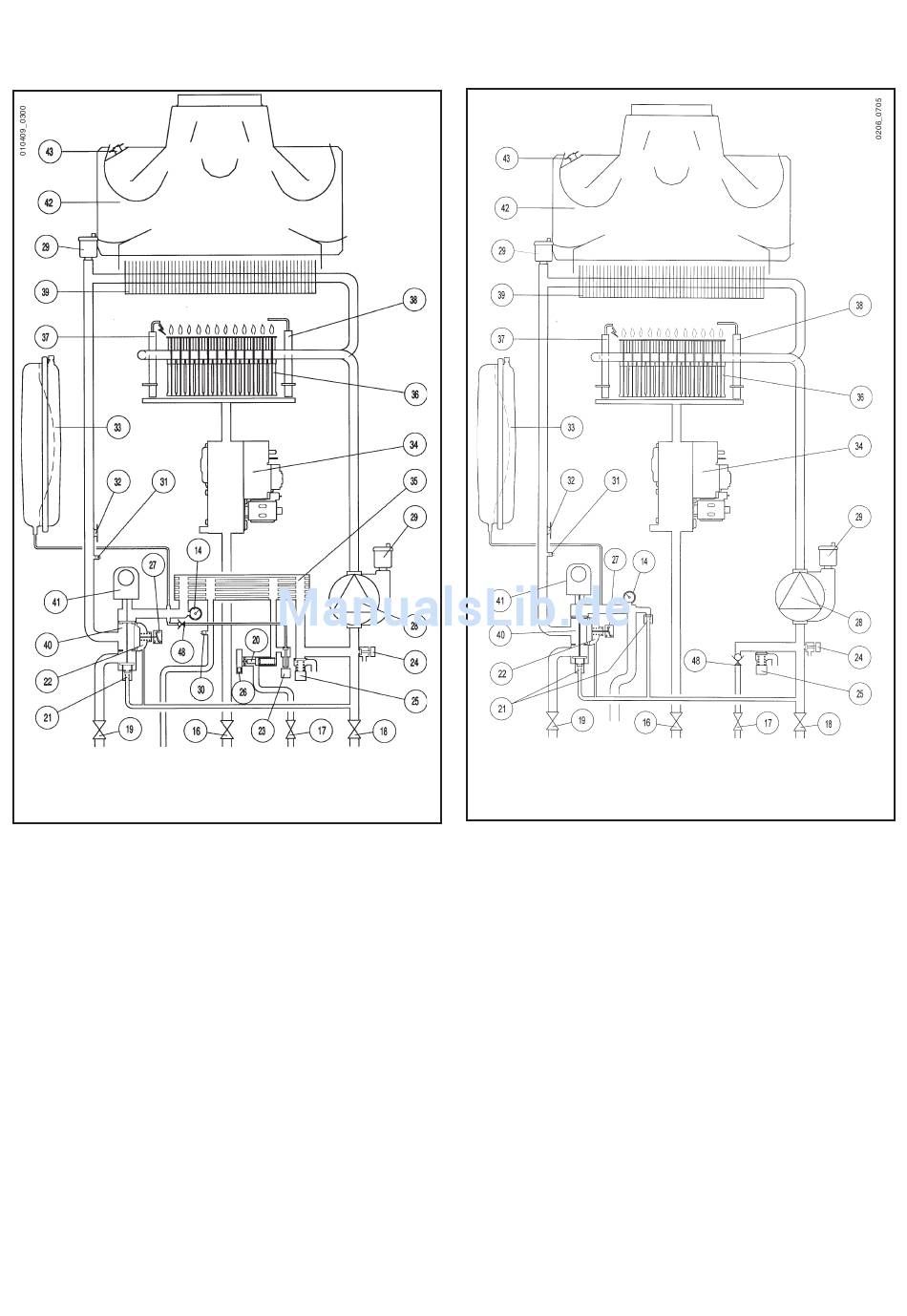

Schema funzionale circuiti

LUNA BLUE 180 i - 240 i
mandata uscita
riscaldamento sanitario
Heizungs- Warmwasser
vorlauf ausgang
Figura 16
Abb. 16
Legenda:
14 manometro

16 rubinetto gas

17 rubinetto entrata acqua con filtro
18 rubinetto ritorno riscaldamento
19 rubinetto mandata riscaldamento
20 sensore di flusso con filtro e limitatore di portata acqua
21 by-pass automatico
22 pressostato differenziale idraulico
23 rubinetto di caricamento caldaia
24 rubinetto di scarico caldaia
25 valvola di sicurezza
26 sensore di precedenza sanitario
27 micro pressostato differenziale idraulico
28 pompa con separatore d'aria
29 valvola automatica sfogo aria
30 sonda NTC sanitario
31 sonda NTC riscaldamento
32 termostato di sicurezza
33 vaso espansione
34 valvola del gas
35 scambiatore acqua-acqua a piastre
36 bruciatore
37 elettrodo di accensione
38 elettrodo di rivelazione di fiamma
39 scambiatore acqua-fumi
40 valvola a tre vie
41 motore valvola a 3 vie
42 cappa fumi
43 termostato fumi
48 valvola di non ritorno
gas entrata ritorno
sanitario riscaldamento
Gas- Kaltwasser Heizungs
anschluss eingang rücklauf
Funktionsplan der Kreisläufe
LUNA BLUE 1.180 i
mandata mandata
riscaldamento bollitore
Heizungs- Vorlauf
vorlauf Boiler
Figura 17
Abb. 17
Zeichenerklärung:
14 Manometer

16 Gashahn

17 Kaltwasserabsperrhahn mit Filter
18 Rücklaufwartungshahn
19 Vorlaufwartungshahn
20 Flußsensor mit Filter und Wassermengenbegrenzungsregler
21 Automatischer Bypass
22 Wassermangelsicherung
23 Heizkesselfüllhahn
24 Heizkesselentleerungshahn
25 Sicherheitsventil
26 Sensor für Vorrang des Warmwassers
27 Mikroschalter der Wassermangelsicherung
28 Pumpe mit Luftabscheider
29 Automatisches Entlüftungsventil
30 NTC-Fühler Warmwasser
31 NTC-Fühler Heizung
32 Sicherheitsthermostat
33 Expansionsgefäß
34 Gasventil
35 Wasser-Wasser-Plattenwärmetauscher
36 Brenner
37 Zündelektrode
38 Ionisationselektrode
39 Wärmeblock
40 Dreiwegeventil
41 Dreiwegeventilmotor
42 Strömungssicherung
43 Abgasaustrittsthermostat
48 Rückschlagventil
28
gas entrata ritorno
sanitario riscaldamento
Gas- Kaltwasser Heizungs
anschluss eingang rücklauf
