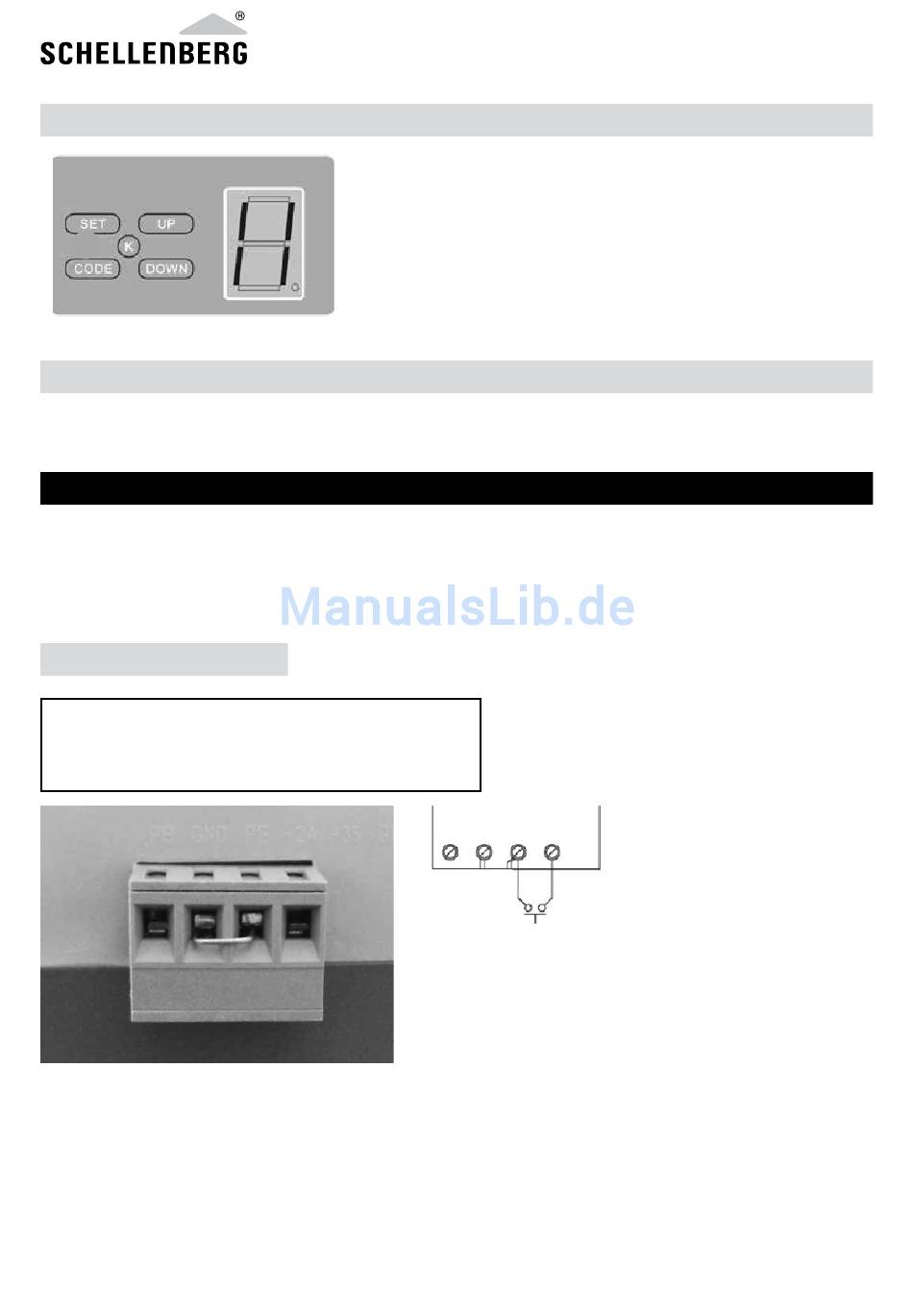

Anschluss Eines Wandtasters; Weitere Funktionen Und Anwendungen; Anschluss Lichtschranke - schellenberg Smart DRIVE 14 Bedienungsanleitung

EINstELLuNG LICHtsCHrANKE
5. Einstellung Lichtschranke

ANsCHLuss EINEs wANDtAstErs

Verbinden Sie den optionalen Wandtaster mit dem Torantrieb (Abb. 12).
6. Anschluss eines Wandtasters

Weitere Funktionen und Anwendungen

F wEItErE FuNKtIoNEN uND ANwENDuNGEN
1. Einen weiteren Wandtaster anschließen
1. Einen weiteren Wandtaster anschließen
Verwenden Sie Anschluss-Schema (Fig. 11)
Verwenden Sie das Anschluss-Schema (Abb. 12).

2. Anschluss Lichtschranke

2. Anschluss Lichtschranke
Verwenden Sie das Anschluss-Schema (Abb. 13).
Verwenden Sie das Anschluss-Schema Fig. 12.
Abb. 12
Anschluss Lichtschranke
Drücken Sie die DOWN-Taste, bis die LED „II" anzeigt. Drücken Sie
die UP-Taste, um die Lichtschrankenfunktion zu aktivieren. Die LED zeigt
„H". Zum Deaktivieren drücken Sie die DOWN-Taste. Die LED zeigt „II".
Zum Bestätigen drücken Sie die SET-Taste. Schließen Sie die Lichtschranke
an, wie in Abb. 13 beschrieben.
wichtig: wenn sie keine Lichtschranke verwenden, muss die Licht-
schranken-Funktion unbedingt abgeschaltet sein. Andernfalls arbeitet
Ihr torantrieb nicht!
Torantrieb
Torantrieb
Fig. 11
Autozulauf-Zeit erhöht sich um 1 Minute, Maximum ist 9
Minuten. Drücken Sie die DOWN-Taste, um die Autozulauf
-Zeit um 1 Minute zu verkürzen. Die Autozulauf-Funktion ist
deaktiviert, wenn das LED "0" anzeigt. Zur Bestätigung
drücken Sie die SET-Taste.
Drücken Sie die DOWN-Taste, bis das LED "II" anzeigt.
Drücken Sie die UP-Taste, um die Lichtschrankenfunktion
zu aktivieren. Das LED zeigt "H". Zum Deaktivieren
drücken Sie die DOWN-Taste. Das LED zeigt "II". Zum
Bestätigen drücken Sie die SET-Taste. Schließen Sie die
Lichtschranke an, wie in Fig. 11 und Fig. 12 beschrieben.
Wichtig: Wenn Sie keine Lichtschranke verwenden,
muss die Lichtschranken-Funktion unbedingt
abgeschaltet sein. Andernfalls arbeitet Ihr Torantrieb
nicht!
Verbinden Sie den optionalen Wandschalter mit dem
Torantrieb gem. Fig. 11.
PB GND PE +24
12
Wandtaster Kontakt
14
