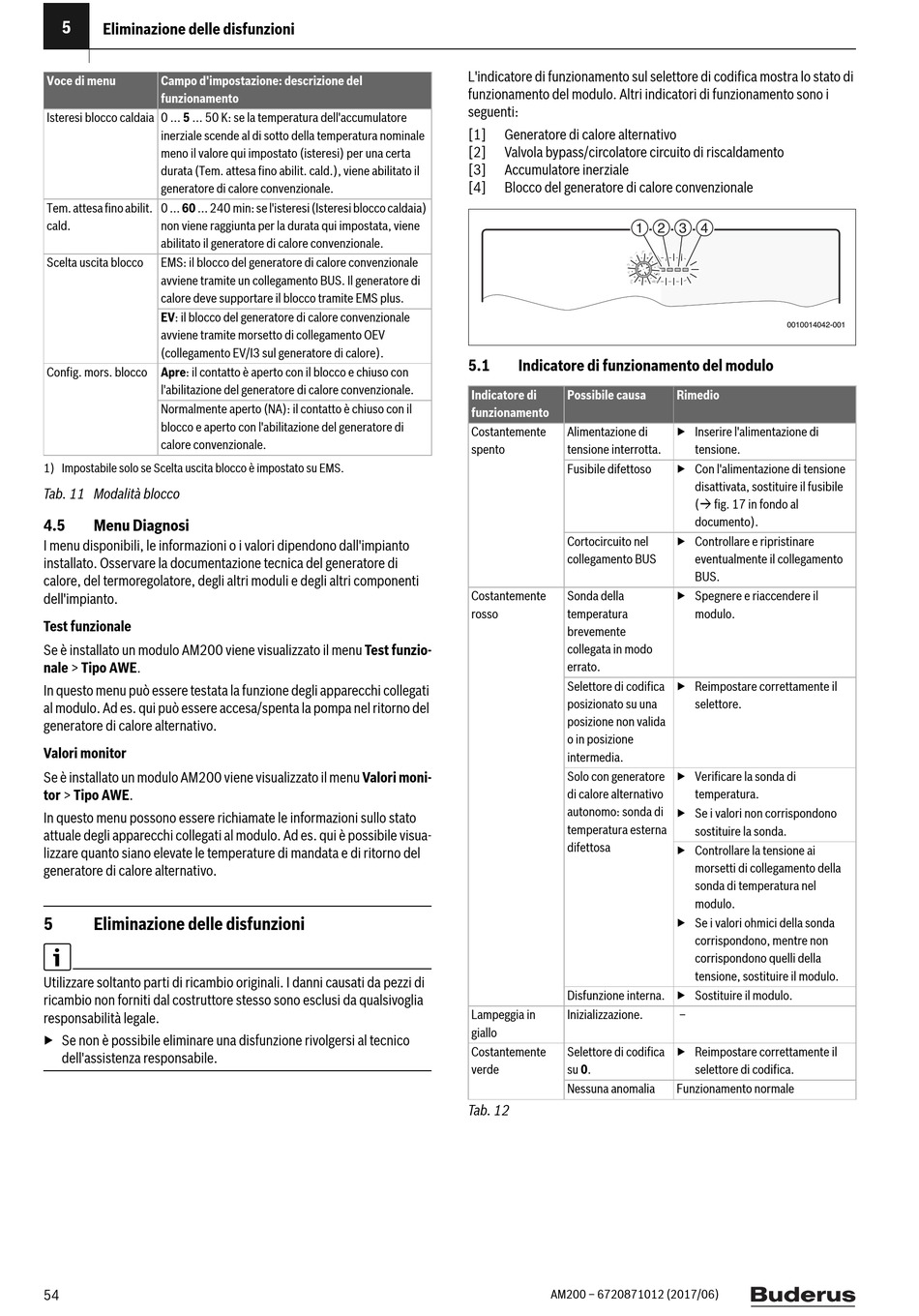

Eliminazione delle disfunzioni

Voce di menu Campo d'impostazione: descrizione del
funzionamento
Isteresi blocco caldaia 0 ... 5 ... 50 K: se la temperatura dell'accumulatore
inerziale scende al di sotto della temperatura nominale
meno il valore qui impostato (isteresi) per una certa
durata (Tem. attesa fino abilit. cald.), viene abilitato il
generatore di calore convenzionale.
Tem. attesa fino abilit. 0 ... 60 ... 240 min: se l'isteresi (Isteresi blocco caldaia)
cald. non viene raggiunta per la durata qui impostata, viene
abilitato il generatore di calore convenzionale.
Scelta uscita blocco EMS: il blocco del generatore di calore convenzionale
avviene tramite un collegamento BUS. Il generatore di
calore deve supportare il blocco tramite EMS plus.
EV: il blocco del generatore di calore convenzionale
avviene tramite morsetto di collegamento OEV
(collegamento EV/I3 sul generatore di calore).
Config. mors. blocco Apre: il contatto è aperto con il blocco e chiuso con
l'abilitazione del generatore di calore convenzionale.
Normalmente aperto (NA): il contatto è chiuso con il
blocco e aperto con l'abilitazione del generatore di
calore convenzionale.
1) Impostabile solo se Scelta uscita blocco è impostato su EMS.
Tab. 11 Modalità blocco
4.5

Menu Diagnosi

I menu disponibili, le informazioni o i valori dipendono dall'impianto
installato. Osservare la documentazione tecnica del generatore di
calore, del termoregolatore, degli altri moduli e degli altri componenti
dell'impianto.
Test funzionale
Se è installato un modulo AM200 viene visualizzato il menu Test funzio-
nale > Tipo AWE.
In questo menu può essere testata la funzione degli apparecchi collegati
al modulo. Ad es. qui può essere accesa/spenta la pompa nel ritorno del
generatore di calore alternativo.
Valori monitor
Se è installato un modulo AM200 viene visualizzato il menu Valori moni-
tor > Tipo AWE.
In questo menu possono essere richiamate le informazioni sullo stato
attuale degli apparecchi collegati al modulo. Ad es. qui è possibile visua-
lizzare quanto siano elevate le temperature di mandata e di ritorno del
generatore di calore alternativo.
5 Eliminazione delle disfunzioni
Utilizzare soltanto parti di ricambio originali. I danni causati da pezzi di
ricambio non forniti dal costruttore stesso sono esclusi da qualsivoglia
responsabilità legale.
▶ Se non è possibile eliminare una disfunzione rivolgersi al tecnico
dell'assistenza responsabile.
54
L'indicatore di funzionamento sul selettore di codifica mostra lo stato di
funzionamento del modulo. Altri indicatori di funzionamento sono i
seguenti:
[1] Generatore di calore alternativo
[2] Valvola bypass/circolatore circuito di riscaldamento
[3] Accumulatore inerziale
[4] Blocco del generatore di calore convenzionale
1
4 5 6
3
2
1
0
5.1

Indicatore di funzionamento del modulo

Indicatore di Possibile causa
funzionamento
Costantemente Alimentazione di
spento tensione interrotta.
Fusibile difettoso
Cortocircuito nel
collegamento BUS
Costantemente Sonda della
rosso temperatura
brevemente
collegata in modo
errato.
Selettore di codifica
posizionato su una
posizione non valida
o in posizione
intermedia.
Solo con generatore
di calore alternativo
autonomo: sonda di
temperatura esterna
difettosa
Disfunzione interna. ▶ Sostituire il modulo.
Lampeggia in Inizializzazione.
giallo
Costantemente Selettore di codifica
verde su 0.
Nessuna anomalia
Tab. 12
AM200 – 6720871012 (2017/06)
2 3 4
7
8
9
10
0010014042-001
Rimedio
▶ Inserire l'alimentazione di
tensione.
▶ Con l'alimentazione di tensione
disattivata, sostituire il fusibile
( fig. 17 in fondo al
documento).
▶ Controllare e ripristinare
eventualmente il collegamento
BUS.
▶ Spegnere e riaccendere il
modulo.
▶ Reimpostare correttamente il
selettore.
▶ Verificare la sonda di
temperatura.
▶ Se i valori non corrispondono
sostituire la sonda.
▶ Controllare la tensione ai
morsetti di collegamento della
sonda di temperatura nel
modulo.
▶ Se i valori ohmici della sonda
corrispondono, mentre non
corrispondono quelli della
tensione, sostituire il modulo.
–
▶ Reimpostare correttamente il
selettore di codifica.
Funzionamento normale
