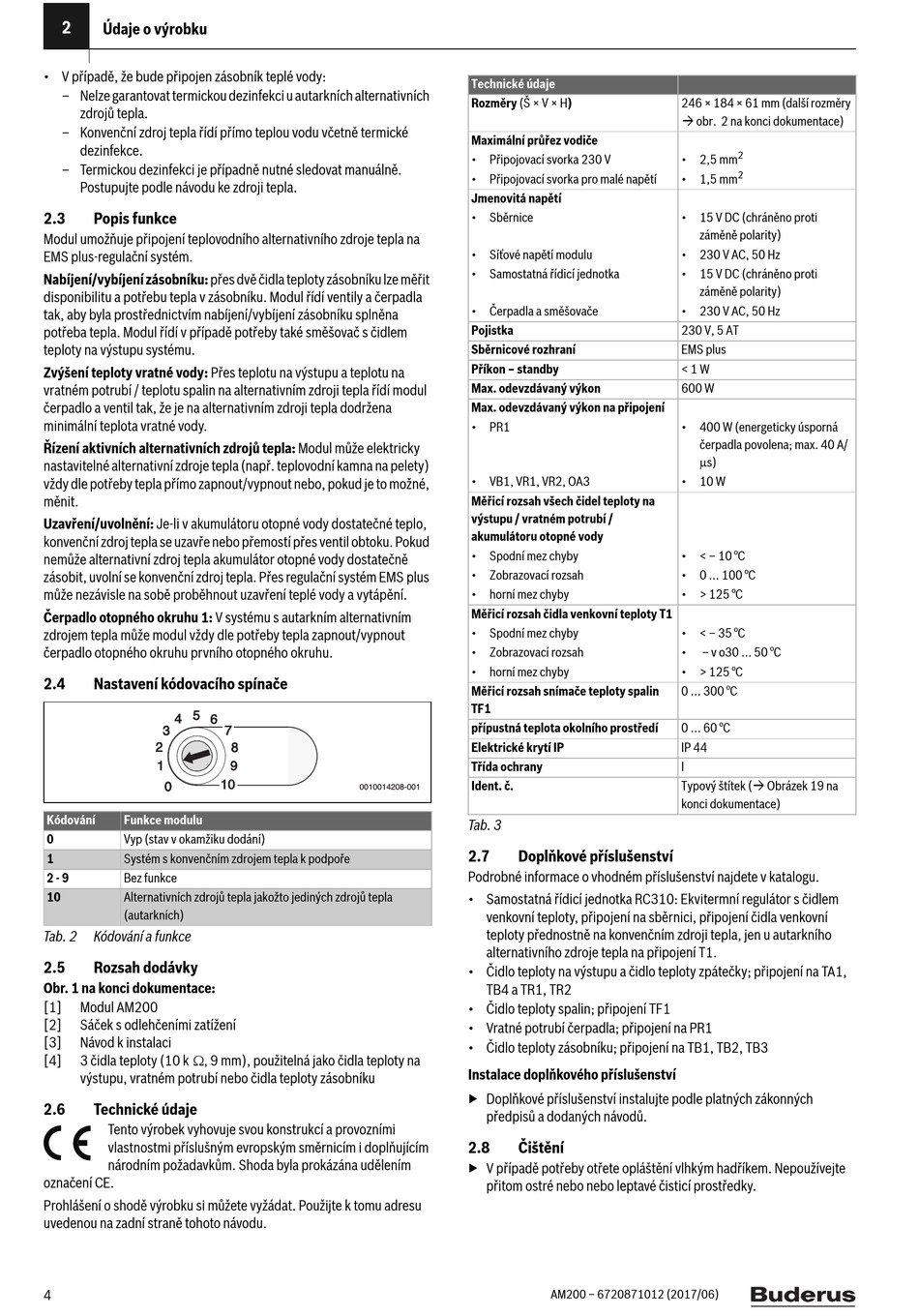

2
Údaje o výrobku
• V případě, že bude připojen zásobník teplé vody:
– Nelze garantovat termickou dezinfekci u autarkních alternativních
zdrojů tepla.
– Konvenční zdroj tepla řídí přímo teplou vodu včetně termické
dezinfekce.
– Termickou dezinfekci je případně nutné sledovat manuálně.
Postupujte podle návodu ke zdroji tepla.
2.3

Popis funkce

Modul umožňuje připojení teplovodního alternativního zdroje tepla na
EMS plus-regulační systém.
Nabíjení/vybíjení zásobníku: přes dvě čidla teploty zásobníku lze měřit
disponibilitu a potřebu tepla v zásobníku. Modul řídí ventily a čerpadla
tak, aby byla prostřednictvím nabíjení/vybíjení zásobníku splněna
potřeba tepla. Modul řídí v případě potřeby také směšovač s čidlem
teploty na výstupu systému.
Zvýšení teploty vratné vody: Přes teplotu na výstupu a teplotu na
vratném potrubí / teplotu spalin na alternativním zdroji tepla řídí modul
čerpadlo a ventil tak, že je na alternativním zdroji tepla dodržena
minimální teplota vratné vody.
Řízení aktivních alternativních zdrojů tepla: Modul může elektricky
nastavitelné alternativní zdroje tepla (např. teplovodní kamna na pelety)
vždy dle potřeby tepla přímo zapnout/vypnout nebo, pokud je to možné,
měnit.
Uzavření/uvolnění: Je-li v akumulátoru otopné vody dostatečné teplo,
konvenční zdroj tepla se uzavře nebo přemostí přes ventil obtoku. Pokud
nemůže alternativní zdroj tepla akumulátor otopné vody dostatečně
zásobit, uvolní se konvenční zdroj tepla. Přes regulační systém EMS plus
může nezávisle na sobě proběhnout uzavření teplé vody a vytápění.
Čerpadlo otopného okruhu 1: V systému s autarkním alternativním
zdrojem tepla může modul vždy dle potřeby tepla zapnout/vypnout
čerpadlo otopného okruhu prvního otopného okruhu.
2.4
Nastavení kódovacího spínače
4 5 6
3
2
1
0
Kódování
Funkce modulu
0
Vyp (stav v okamžiku dodání)
1
Systém s konvenčním zdrojem tepla k podpoře
2 - 9
Bez funkce
10
Alternativních zdrojů tepla jakožto jediných zdrojů tepla
(autarkních)
Tab. 2
Kódování a funkce
2.5
Rozsah dodávky
Obr. 1 na konci dokumentace:
[1]
Modul AM200
[2]
Sáček s odlehčeními zatížení
[3]
Návod k instalaci
[4]
3 čidla teploty (10 k, 9 mm), použitelná jako čidla teploty na
výstupu, vratném potrubí nebo čidla teploty zásobníku
2.6
Technické údaje
Tento výrobek vyhovuje svou konstrukcí a provozními
vlastnostmi příslušným evropským směrnicím i doplňujícím
národním požadavkům. Shoda byla prokázána udělením
označení CE.
Prohlášení o shodě výrobku si můžete vyžádat. Použijte k tomu adresu
uvedenou na zadní straně tohoto návodu.
4
7
8
9
10
10
0010014208-001
Technické údaje
Rozměry (Š × V × H)
Maximální průřez vodiče
• Připojovací svorka 230 V
• Připojovací svorka pro malé napětí
Jmenovitá napětí
• Sběrnice
• Síťové napětí modulu
• Samostatná řídicí jednotka
• Čerpadla a směšovače
Pojistka
Sběrnicové rozhraní
Příkon – standby
Max. odevzdávaný výkon
Max. odevzdávaný výkon na připojení
• PR1
• VB1, VR1, VR2, OA3
Měřicí rozsah všech čidel teploty na
výstupu / vratném potrubí /
akumulátoru otopné vody
• Spodní mez chyby
• Zobrazovací rozsah
• horní mez chyby
Měřicí rozsah čidla venkovní teploty T1
• Spodní mez chyby
• Zobrazovací rozsah
• horní mez chyby
Měřicí rozsah snímače teploty spalin
TF1
přípustná teplota okolního prostředí
Elektrické krytí IP
Třída ochrany
Ident. č.
Tab. 3
2.7
Doplňkové příslušenství
Podrobné informace o vhodném příslušenství najdete v katalogu.
• Samostatná řídicí jednotka RC310: Ekvitermní regulátor s čidlem
venkovní teploty, připojení na sběrnici, připojení čidla venkovní
teploty přednostně na konvenčním zdroji tepla, jen u autarkního
alternativního zdroje tepla na připojení T1.
• Čidlo teploty na výstupu a čidlo teploty zpátečky; připojení na TA1,
TB4 a TR1, TR2
• Čidlo teploty spalin; připojení TF1
• Vratné potrubí čerpadla; připojení na PR1
• Čidlo teploty zásobníku; připojení na TB1, TB2, TB3
Instalace doplňkového příslušenství
▶ Doplňkové příslušenství instalujte podle platných zákonných
předpisů a dodaných návodů.
2.8
Čištění
▶ V případě potřeby otřete opláštění vlhkým hadříkem. Nepoužívejte
přitom ostré nebo nebo leptavé čisticí prostředky.
AM200 – 6720871012 (2017/06)
246 × 184 × 61 mm (další rozměry
 obr. 2 na konci dokumentace)
2
• 2,5 mm
2
• 1,5 mm
• 15 V DC (chráněno proti
záměně polarity)
• 230 V AC, 50 Hz
• 15 V DC (chráněno proti
záměně polarity)
• 230 V AC, 50 Hz
230 V, 5 AT
EMS plus
< 1 W
600 W
• 400 W (energeticky úsporná
čerpadla povolena; max. 40 A/
s)
• 10 W
• < – 10 °C
• 0 ... 100 °C
• > 125 °C
• < – 35 °C
– v o30 ... 50 °C
• > 125 °C
0 ... 300 °C
0 ... 60 °C
IP 44
I
Typový štítek ( Obrázek 19 na
konci dokumentace)
