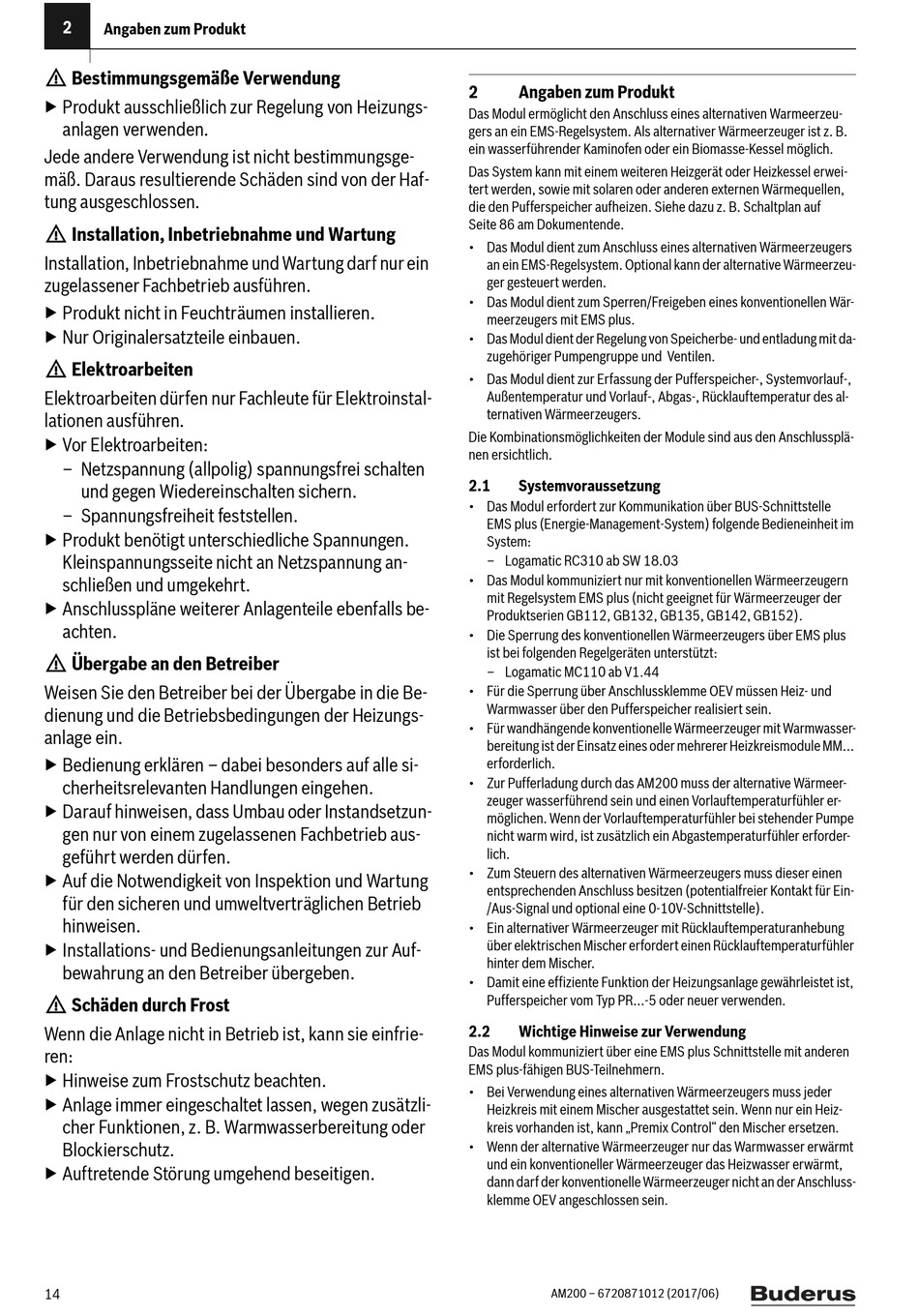

2

Angaben zum Produkt

H Bestimmungsgemäße Verwendung
▶ Produkt ausschließlich zur Regelung von Heizungs-
anlagen verwenden.
Jede andere Verwendung ist nicht bestimmungsge-
mäß. Daraus resultierende Schäden sind von der Haf-
tung ausgeschlossen.

H Installation, Inbetriebnahme und Wartung

Installation, Inbetriebnahme und Wartung darf nur ein
zugelassener Fachbetrieb ausführen.
▶ Produkt nicht in Feuchträumen installieren.
▶ Nur Originalersatzteile einbauen.
H Elektroarbeiten
Elektroarbeiten dürfen nur Fachleute für Elektroinstal-
lationen ausführen.
▶ Vor Elektroarbeiten:
– Netzspannung (allpolig) spannungsfrei schalten
und gegen Wiedereinschalten sichern.
– Spannungsfreiheit feststellen.
▶ Produkt benötigt unterschiedliche Spannungen.
Kleinspannungsseite nicht an Netzspannung an-
schließen und umgekehrt.
▶ Anschlusspläne weiterer Anlagenteile ebenfalls be-
achten.
H Übergabe an den Betreiber
Weisen Sie den Betreiber bei der Übergabe in die Be-
dienung und die Betriebsbedingungen der Heizungs-
anlage ein.
▶ Bedienung erklären – dabei besonders auf alle si-
cherheitsrelevanten Handlungen eingehen.
▶ Darauf hinweisen, dass Umbau oder Instandsetzun-
gen nur von einem zugelassenen Fachbetrieb aus-
geführt werden dürfen.
▶ Auf die Notwendigkeit von Inspektion und Wartung
für den sicheren und umweltverträglichen Betrieb
hinweisen.
▶ Installations- und Bedienungsanleitungen zur Auf-
bewahrung an den Betreiber übergeben.
H Schäden durch Frost
Wenn die Anlage nicht in Betrieb ist, kann sie einfrie-
ren:
▶ Hinweise zum Frostschutz beachten.
▶ Anlage immer eingeschaltet lassen, wegen zusätzli-
cher Funktionen, z. B. Warmwasserbereitung oder
Blockierschutz.
▶ Auftretende Störung umgehend beseitigen.
14
2 Angaben zum Produkt
Das Modul ermöglicht den Anschluss eines alternativen Warmeerzeu-
gers an ein EMS-Regelsystem. Als alternativer Wärmeerzeuger ist z. B.
ein wasserführender Kaminofen oder ein Biomasse-Kessel möglich.
Das System kann mit einem weiteren Heizgerät oder Heizkessel erwei-
tert werden, sowie mit solaren oder anderen externen Wärmequellen,
die den Pufferspeicher aufheizen. Siehe dazu z. B. Schaltplan auf
Seite 86 am Dokumentende.
• Das Modul dient zum Anschluss eines alternativen Wärmeerzeugers
an ein EMS-Regelsystem. Optional kann der alternative Wärmeerzeu-
ger gesteuert werden.
• Das Modul dient zum Sperren/Freigeben eines konventionellen Wär-
meerzeugers mit EMS plus.
• Das Modul dient der Regelung von Speicherbe- und entladung mit da-
zugehöriger Pumpengruppe und Ventilen.
• Das Modul dient zur Erfassung der Pufferspeicher-, Systemvorlauf-,
Außentemperatur und Vorlauf-, Abgas-, Rücklauftemperatur des al-
ternativen Wärmeerzeugers.
Die Kombinationsmöglichkeiten der Module sind aus den Anschlussplä-
nen ersichtlich.
2.1

Systemvoraussetzung

• Das Modul erfordert zur Kommunikation über BUS-Schnittstelle
EMS plus (Energie-Management-System) folgende Bedieneinheit im
System:
– Logamatic RC310 ab SW 18.03
• Das Modul kommuniziert nur mit konventionellen Wärmeerzeugern
mit Regelsystem EMS plus (nicht geeignet für Wärmeerzeuger der
Produktserien GB112, GB132, GB135, GB142, GB152).
• Die Sperrung des konventionellen Wärmeerzeugers über EMS plus
ist bei folgenden Regelgeräten unterstützt:
– Logamatic MC110 ab V1.44
• Für die Sperrung über Anschlussklemme OEV müssen Heiz- und
Warmwasser über den Pufferspeicher realisiert sein.
• Für wandhängende konventionelle Wärmeerzeuger mit Warmwasser-
bereitung ist der Einsatz eines oder mehrerer Heizkreismodule MM...
erforderlich.
• Zur Pufferladung durch das AM200 muss der alternative Wärmeer-
zeuger wasserführend sein und einen Vorlauftemperaturfühler er-
möglichen. Wenn der Vorlauftemperaturfühler bei stehender Pumpe
nicht warm wird, ist zusätzlich ein Abgastemperaturfühler erforder-
lich.
• Zum Steuern des alternativen Wärmeerzeugers muss dieser einen
entsprechenden Anschluss besitzen (potentialfreier Kontakt für Ein-
/Aus-Signal und optional eine 0-10V-Schnittstelle).
• Ein alternativer Wärmeerzeuger mit Rücklauftemperaturanhebung
über elektrischen Mischer erfordert einen Rücklauftemperaturfühler
hinter dem Mischer.
• Damit eine effiziente Funktion der Heizungsanlage gewährleistet ist,
Pufferspeicher vom Typ PR...-5 oder neuer verwenden.
2.2

Wichtige Hinweise zur Verwendung

Das Modul kommuniziert über eine EMS plus Schnittstelle mit anderen
EMS plus-fähigen BUS-Teilnehmern.
• Bei Verwendung eines alternativen Wärmeerzeugers muss jeder
Heizkreis mit einem Mischer ausgestattet sein. Wenn nur ein Heiz-
kreis vorhanden ist, kann „Premix Control" den Mischer ersetzen.
• Wenn der alternative Wärmeerzeuger nur das Warmwasser erwärmt
und ein konventioneller Wärmeerzeuger das Heizwasser erwärmt,
dann darf der konventionelle Wärmeerzeuger nicht an der Anschluss-
klemme OEV angeschlossen sein.
AM200 – 6720871012 (2017/06)
