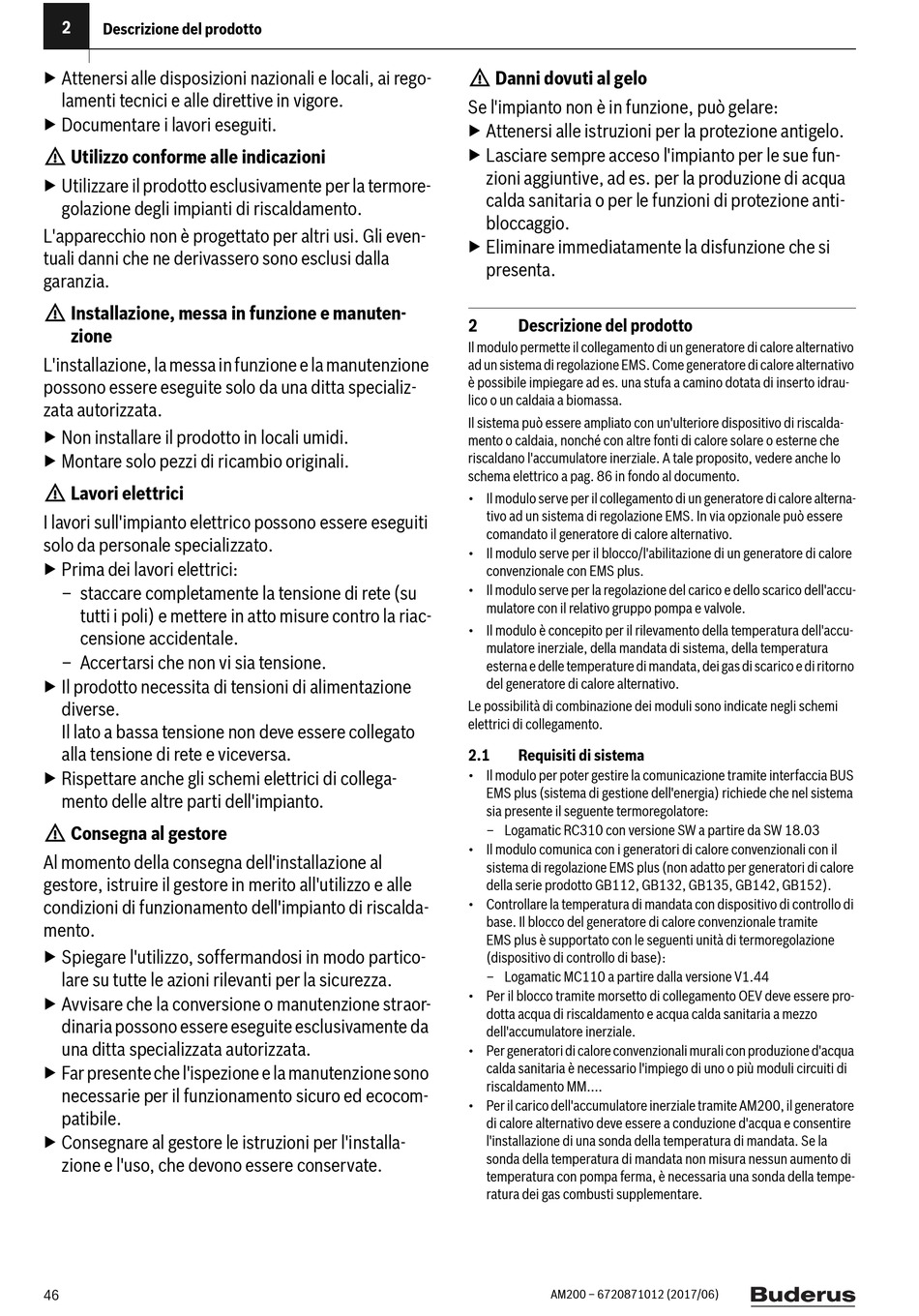

2

Descrizione del prodotto

▶ Attenersi alle disposizioni nazionali e locali, ai rego-
lamenti tecnici e alle direttive in vigore.
▶ Documentare i lavori eseguiti.
H Utilizzo conforme alle indicazioni
▶ Utilizzare il prodotto esclusivamente per la termore-
golazione degli impianti di riscaldamento.
L'apparecchio non è progettato per altri usi. Gli even-
tuali danni che ne derivassero sono esclusi dalla
garanzia.
H Installazione, messa in funzione e manuten-
zione
L'installazione, la messa in funzione e la manutenzione
possono essere eseguite solo da una ditta specializ-
zata autorizzata.
▶ Non installare il prodotto in locali umidi.
▶ Montare solo pezzi di ricambio originali.
H Lavori elettrici
I lavori sull'impianto elettrico possono essere eseguiti
solo da personale specializzato.
▶ Prima dei lavori elettrici:
– staccare completamente la tensione di rete (su
tutti i poli) e mettere in atto misure contro la riac-
censione accidentale.
– Accertarsi che non vi sia tensione.
▶ Il prodotto necessita di tensioni di alimentazione
diverse.
Il lato a bassa tensione non deve essere collegato
alla tensione di rete e viceversa.
▶ Rispettare anche gli schemi elettrici di collega-
mento delle altre parti dell'impianto.
H Consegna al gestore
Al momento della consegna dell'installazione al
gestore, istruire il gestore in merito all'utilizzo e alle
condizioni di funzionamento dell'impianto di riscalda-
mento.
▶ Spiegare l'utilizzo, soffermandosi in modo partico-
lare su tutte le azioni rilevanti per la sicurezza.
▶ Avvisare che la conversione o manutenzione straor-
dinaria possono essere eseguite esclusivamente da
una ditta specializzata autorizzata.
▶ Far presente che l'ispezione e la manutenzione sono
necessarie per il funzionamento sicuro ed ecocom-
patibile.
▶ Consegnare al gestore le istruzioni per l'installa-
zione e l'uso, che devono essere conservate.
46
H Danni dovuti al gelo
Se l'impianto non è in funzione, può gelare:
▶ Attenersi alle istruzioni per la protezione antigelo.
▶ Lasciare sempre acceso l'impianto per le sue fun-
zioni aggiuntive, ad es. per la produzione di acqua
calda sanitaria o per le funzioni di protezione anti-
bloccaggio.
▶ Eliminare immediatamente la disfunzione che si
presenta.
2 Descrizione del prodotto
Il modulo permette il collegamento di un generatore di calore alternativo
ad un sistema di regolazione EMS. Come generatore di calore alternativo
è possibile impiegare ad es. una stufa a camino dotata di inserto idrau-
lico o un caldaia a biomassa.
Il sistema può essere ampliato con un'ulteriore dispositivo di riscalda-
mento o caldaia, nonché con altre fonti di calore solare o esterne che
riscaldano l'accumulatore inerziale. A tale proposito, vedere anche lo
schema elettrico a pag. 86 in fondo al documento.
• Il modulo serve per il collegamento di un generatore di calore alterna-
tivo ad un sistema di regolazione EMS. In via opzionale può essere
comandato il generatore di calore alternativo.
• Il modulo serve per il blocco/l'abilitazione di un generatore di calore
convenzionale con EMS plus.
• Il modulo serve per la regolazione del carico e dello scarico dell'accu-
mulatore con il relativo gruppo pompa e valvole.
• Il modulo è concepito per il rilevamento della temperatura dell'accu-
mulatore inerziale, della mandata di sistema, della temperatura
esterna e delle temperature di mandata, dei gas di scarico e di ritorno
del generatore di calore alternativo.
Le possibilità di combinazione dei moduli sono indicate negli schemi
elettrici di collegamento.
2.1

Requisiti di sistema

• Il modulo per poter gestire la comunicazione tramite interfaccia BUS
EMS plus (sistema di gestione dell'energia) richiede che nel sistema
sia presente il seguente termoregolatore:
– Logamatic RC310 con versione SW a partire da SW 18.03
• Il modulo comunica con i generatori di calore convenzionali con il
sistema di regolazione EMS plus (non adatto per generatori di calore
della serie prodotto GB112, GB132, GB135, GB142, GB152).
• Controllare la temperatura di mandata con dispositivo di controllo di
base. Il blocco del generatore di calore convenzionale tramite
EMS plus è supportato con le seguenti unità di termoregolazione
(dispositivo di controllo di base):
– Logamatic MC110 a partire dalla versione V1.44
• Per il blocco tramite morsetto di collegamento OEV deve essere pro-
dotta acqua di riscaldamento e acqua calda sanitaria a mezzo
dell'accumulatore inerziale.
• Per generatori di calore convenzionali murali con produzione d'acqua
calda sanitaria è necessario l'impiego di uno o più moduli circuiti di
riscaldamento MM....
• Per il carico dell'accumulatore inerziale tramite AM200, il generatore
di calore alternativo deve essere a conduzione d'acqua e consentire
l'installazione di una sonda della temperatura di mandata. Se la
sonda della temperatura di mandata non misura nessun aumento di
temperatura con pompa ferma, è necessaria una sonda della tempe-
ratura dei gas combusti supplementare.
AM200 – 6720871012 (2017/06)
