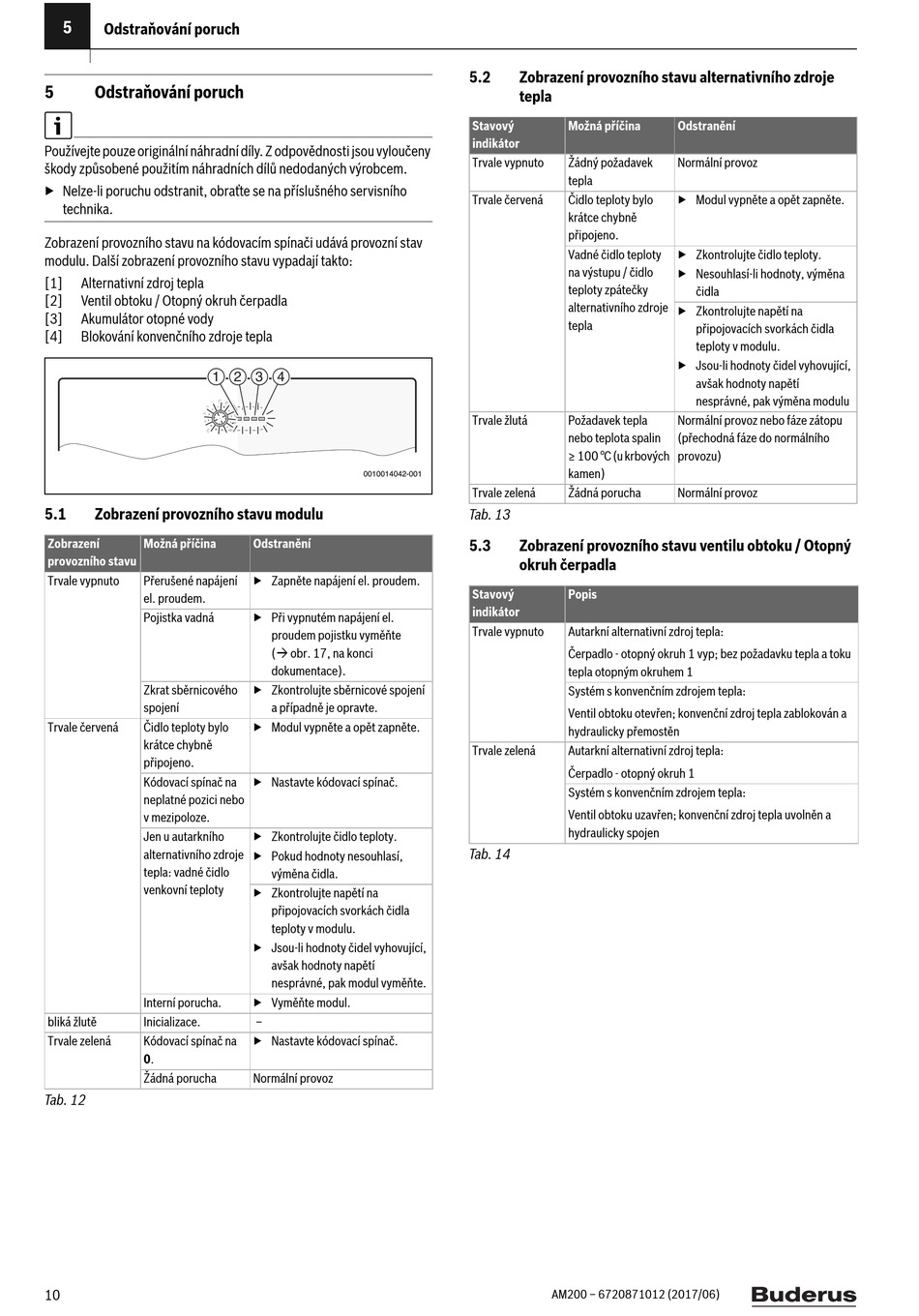

Odstraňování poruch
5 Odstraňování poruch
Používejte pouze originální náhradní díly. Z odpovědnosti jsou vyloučeny
škody způsobené použitím náhradních dílů nedodaných výrobcem.
▶ Nelze-li poruchu odstranit, obraťte se na příslušného servisního
technika.
Zobrazení provozního stavu na kódovacím spínači udává provozní stav
modulu. Další zobrazení provozního stavu vypadají takto:
[1] Alternativní zdroj tepla
[2] Ventil obtoku / Otopný okruh čerpadla
[3] Akumulátor otopné vody
[4] Blokování konvenčního zdroje tepla
1
4 5 6
3
2
1
0
5.1 Zobrazení provozního stavu modulu
Zobrazení Možná příčina
provozního stavu
Trvale vypnuto Přerušené napájení
el. proudem.
Pojistka vadná
Zkrat sběrnicového
spojení
Trvale červená Čidlo teploty bylo
krátce chybně
připojeno.
Kódovací spínač na
neplatné pozici nebo
v mezipoloze.
Jen u autarkního
alternativního zdroje
tepla: vadné čidlo
venkovní teploty
Interní porucha.
bliká žlutě Inicializace.
Trvale zelená Kódovací spínač na
0.
Žádná porucha
Tab. 12
10
2 3 4
7
8
9
10
0010014042-001
Odstranění
▶ Zapněte napájení el. proudem.
▶ Při vypnutém napájení el.
proudem pojistku vyměňte
( obr. 17, na konci
dokumentace).
▶ Zkontrolujte sběrnicové spojení
a případně je opravte.
▶ Modul vypněte a opět zapněte.
▶ Nastavte kódovací spínač.
▶ Zkontrolujte čidlo teploty.
▶ Pokud hodnoty nesouhlasí,
výměna čidla.
▶ Zkontrolujte napětí na
připojovacích svorkách čidla
teploty v modulu.
▶ Jsou-li hodnoty čidel vyhovující,
avšak hodnoty napětí
nesprávné, pak modul vyměňte.
▶ Vyměňte modul.
–
▶ Nastavte kódovací spínač.
Normální provoz
5.2 Zobrazení provozního stavu alternativního zdroje
tepla
Stavový Možná příčina
indikátor
Trvale vypnuto Žádný požadavek
tepla
Trvale červená Čidlo teploty bylo
krátce chybně
připojeno.
Vadné čidlo teploty
na výstupu / čidlo
teploty zpátečky
alternativního zdroje
tepla
Trvale žlutá Požadavek tepla
nebo teplota spalin
≥ 100 °C (u krbových
kamen)
Trvale zelená Žádná porucha
Tab. 13
5.3 Zobrazení provozního stavu ventilu obtoku / Otopný
okruh čerpadla
Stavový Popis
indikátor
Trvale vypnuto Autarkní alternativní zdroj tepla:
Čerpadlo - otopný okruh 1 vyp; bez požadavku tepla a toku
tepla otopným okruhem 1
Systém s konvenčním zdrojem tepla:
Ventil obtoku otevřen; konvenční zdroj tepla zablokován a
hydraulicky přemostěn
Trvale zelená Autarkní alternativní zdroj tepla:
Čerpadlo - otopný okruh 1
Systém s konvenčním zdrojem tepla:
Ventil obtoku uzavřen; konvenční zdroj tepla uvolněn a
hydraulicky spojen
Tab. 14
AM200 – 6720871012 (2017/06)
Odstranění
Normální provoz
▶ Modul vypněte a opět zapněte.
▶ Zkontrolujte čidlo teploty.
▶ Nesouhlasí-li hodnoty, výměna
čidla
▶ Zkontrolujte napětí na
připojovacích svorkách čidla
teploty v modulu.
▶ Jsou-li hodnoty čidel vyhovující,
avšak hodnoty napětí
nesprávné, pak výměna modulu
Normální provoz nebo fáze zátopu
(přechodná fáze do normálního
provozu)
Normální provoz
