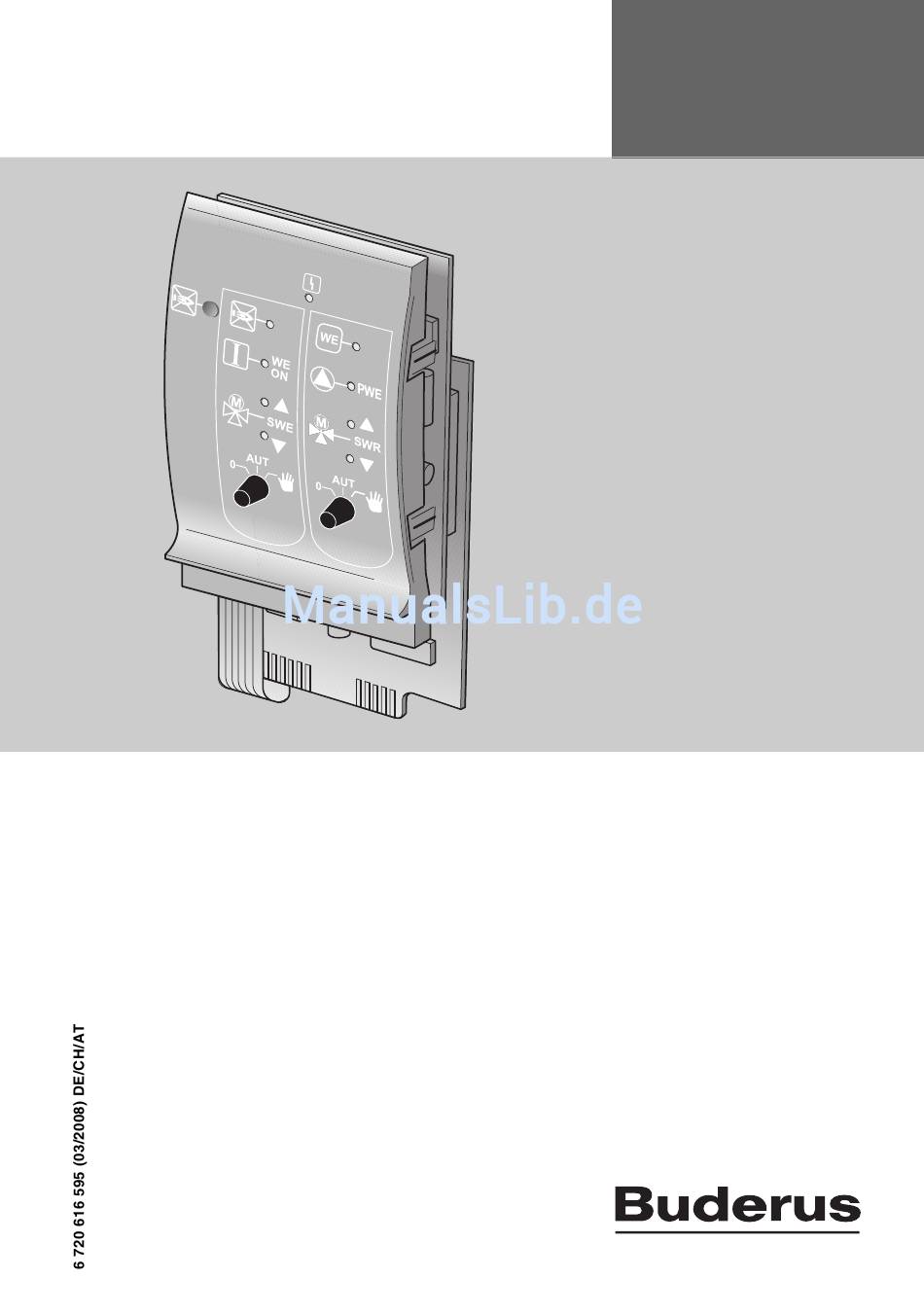

  • Seite 1 Bedienungsanleitung Funktionsmodul FM444 Für den Bediener Alternativer Wärmeerzeuger Vor Bedienung sorgfältig lesen.

  • Seite 2: Inhaltsverzeichnis

    ........20 Störungs- und Fehlerbehebung ..... 21 Funktionsmodul FM444 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 3: Sicherheit

    Personenschäden – auch mit Todesfolge – sowie Sach- und Um- weltschäden führen. Bestimmungsgemäße Verwendung Das Funktionsmodul FM444 können Sie in die Regelgeräte des Regelsystems Logamatic 4000 einbauen. Sie benötigen für einen einwandfreien Betrieb mindestens die Software-Version 7.xx des Regelgerätes und der Bedieneinheit MEC2.

  • Seite 4: Erklärung Der Verwendeten Symbole

    Weist auf eine potenziell gefährliche Situation hin, die zu mittleren VORSICHT! oder leichten Körperverletzungen oder zu Sachschäden führen kann. ANWENDERHINWEIS Anwenderhinweise ermöglichen eine optimale, wirtschaftliche, si- chere und umweltschonende Nutzung und Handhabung der Tech- nik. Funktionsmodul FM444 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 5: Beachten Sie Diese Hinweise

    Sicherheit Beachten Sie diese Hinweise Das Funktionsmodul FM444 wurde nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln konzipiert und gebaut. Dennoch können bei unsachgemäßer Bedienung Sachschäden nicht vollständig ausgeschlossen werden. Lesen Sie vor der Bedienung des Funktionsmoduls FM444 diese Bedienungsanleitung sorgfältig durch.

  • Seite 6: Produktbeschreibung

    Produktbeschreibung Das Funktionsmodul FM444 ist ausschließlich für den Einsatz im modularen Regelsystem Logamatic 4000 konzipiert worden. Das Funktionsmodul FM444 können Sie nur einmal in ein Regel- gerät des Regelsystem Logamatic 4000 einbauen. Die Hauptfunktion des Funktionsmoduls FM444 besteht darin, ei- nen alternativen Wärmeerzeuger mit oder ohne Pufferspeicher in...
  • Seite 7 10 LED „SWR“: Stellglied für Rücklauftemperaturregelung (wärmer für den Wärmeerzeuger, d. h. mehr Beimischung) 11 LED „SWR“: Stellglied für Rücklauftemperaturregelung (kälter für den Wärmeerzeuger, d. h. weniger Beimischung bzw. mehr in die Heizungsanlage) 12 Handschalter Pumpe Wärmeerzeuger Funktionsmodul FM444 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 8: Erläuterung Verwendeter Begriffe

    Öl-/Gas-Spezialheizkessel, im Unterschied zu al- ternativen Wärmeerzeugern. Alternativ-Betrieb Alternative Betriebsweise bedeutet, dass entweder der alternative Wärmeerzeuger bzw. der vom alternativen Wärmeerzeuger gela- dene Pufferspeicher oder der Standard-Wärmeerzeuger in Betrieb ist. Funktionsmodul FM444 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 9 Diese Schaltung empfiehlt sich, wenn ein Teilvolumenstrom des Heizwassers über den Pufferspeicher geführt werden soll. Ansonsten ist die Pumpe ausgeschaltet und das gesamte Heiz- wasser wird am Pufferspeicher vorbei geführt (Bypass). Funktionsmodul FM444 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 10 Standard-Wärmeerzeuger durch den Puffer- speicher zum Anlagenvorlauf geführt. Notkühlung Das Modul FM444 besitzt in Verbindung mit manuellen Wärmeer- zeugern die Funktion der Notkühlung, d. h. das Modul benutzt den potenzialfreien Kontakt WE-ON, um eine bauseitige Maßnahme zu aktivieren.

  • Seite 11: Funktionsmodul Fm444

    Funktionsmodul FM444 Funktionsmodul FM444 Taste Anheizen (Standard-Wärmeerzeuger sperren) Das Modul FM444 besitzt in Verbindung mit alternativen Wärme- erzeugern eine Funktion, welche in der Startphase des alternati- ven Wärmeerzeugers auf Tastendruck der Taste „Anheizen“ den Start des Öl-/Gas-Spezialheizkessels verhindert. Mit dieser Anheizfunktion kann der Anlagenbetreiber bei Betätigen der Taste einmalig für 60 Minuten den Start des Heizkessels blo-...

  • Seite 12: Handschalter Automatischer Wärmeerzeuger/Notkühlung (Links)

    Wärmeanforderung bzw. eine Wärmeabnahme besteht. – wird der automatische alternative Wärmeerzeuger evtl. über seinen Maximalwert aufgeheizt. – wird ein ggf. vorhandener Pufferspeicher evtl. über seinen Ma- ximalwert geladen. Funktionsmodul FM444 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 13: Handschalter Pumpe Wärmeerzeuger (Rechts)

    – wird die Pumpe des alternativen Wärmeerzeugers eingeschal- tet, ohne dass eine ausreichende Temperatur vorhanden ist. – können ggf. die Kesselbetriebsbedingungen nicht eingehalten werden. – kann ein ggf. vorhandener Pufferspeicher ausgekühlt werden. Funktionsmodul FM444 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 14: Die Funktionen Des Fm444

    Öffnen Sie die Klappe der Bedieneinheit MEC2. Taste „Heizkreis“ drücken und gedrückt halten. Drehknopf drehen, bis im Display „Heizkreisauswahl – „Alternati- ver Wärmeerzeuger“ erscheint. Taste „Heizkreis“ loslassen, um die Eingabe zu speichern. Funktionsmodul FM444 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 15 Wärmeanforderung aus der Anlage die eigene Wärmeanforderung des Wärmeerzeugers erfüllt. Automatik Nacht Die eigene Wärmeanforderung wird unterdrückt. Eine ggf. vorhan- dene Wärmeanforderung der Heizungsanlage wird jedoch erfüllt! Der Wärmeerzeuger wird unabhängig jeglicher Wärmeanforde- rung ausgeschaltet (manuell gesperrt)! Funktionsmodul FM444 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 16: Betriebswerte Abfragen

    Drehen Sie den Drehknopf, bis Ihnen die gewünschten Werte an- gezeigt werden. Neues Heizprogramm für einen automatischen Wärmeerzeuger erstellen Wenn der alternative Wärmeerzeuger automatisch betrieben wird, besteht die Möglichkeit durch ein „eigenes Zeitprogramm“ die Auf- heizzeit des Wärmeerzeugers zu berücksichtigen. Funktionsmodul FM444 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 17 Sie können bis zu 42 Schaltpunkte pro Woche und Heizkreis ein- geben. Heizkreis auswählen Öffnen Sie die Klappe der Bedieneinheit MEC2. Standardanzeige, wenn MEC2 auf dem Regelgerät aufgesteckt ist. Anlagenvorlauf 30°C Aussentemperatur 21°C Funktionsmodul FM444 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 18 Im Display blinkt „neu“. Programmauswahl Taste „PROG“ loslassen, um Eingabe zu speichern. Im Display erscheint die Leermaske „Schaltpunkt neu“ und der ers- te Schaltpunkt (Startpunkt) für das neue Heizprogramm. Schaltpunkt neu -------------- ---- um --- Funktionsmodul FM444 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 19 Taste „Temp“ gedrückt halten und Drehknopf bis zum gewünsch- ten Wert (hier: „60°C“) drehen. Im Display blinkt die Temperaturanzeige. Schaltpunkt neu Taste „Temp“ loslassen, um Eingabe zu speichern. Freitag 60°C um 10:00 Funktionsmodul FM444 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 20: Sommerbetrieb Für Den Automatischen Wärmeerzeuger Einstellen

    Möglichkeit auch eine separate Sommer/Winter Umschaltung zu definieren. ANWENDERHINWEIS Beachten Sie bei der Sommer/Winter Umschaltung, dass auch für die Trinkwassererwärmung im Sommer der alternative Wärmeer- zeuger eine Vorlaufzeit benötigt. Funktionsmodul FM444 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 21: Störungs- Und Fehlerbehebung

    Störungen des alternativen Wärmeerzeugers, sowie mit eingebun- dene Komponenten wie z. B. ein Pufferspeicher, werden Ihnen, soweit möglich, im Display Ihrer Bedieneinheit MEC2 angezeigt. ANWENDERHINWEIS Die Störmeldungen bleiben so lange bestehen, bis die Fehler be- hoben werden. Funktionsmodul FM444 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 22 – Fühler Abgas alternativer Wärmeerzeuger – Fühler Anlage Rücklauf – Fehler Notkühlung ANWENDERHINWEIS Verständigen Sie Ihren Heizungsfachmann, wenn Störungen am Funktionsmodul FM444 auftreten und diese im Display in Ihrer Be- dieneinheit MEC2 angezeigt werden. Funktionsmodul FM444 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 23 Notizen Funktionsmodul FM444 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
