3.4 Nadeln montieren
12 ￭￭￭￭￭￭￭￭
4
6.2816.070
1
2

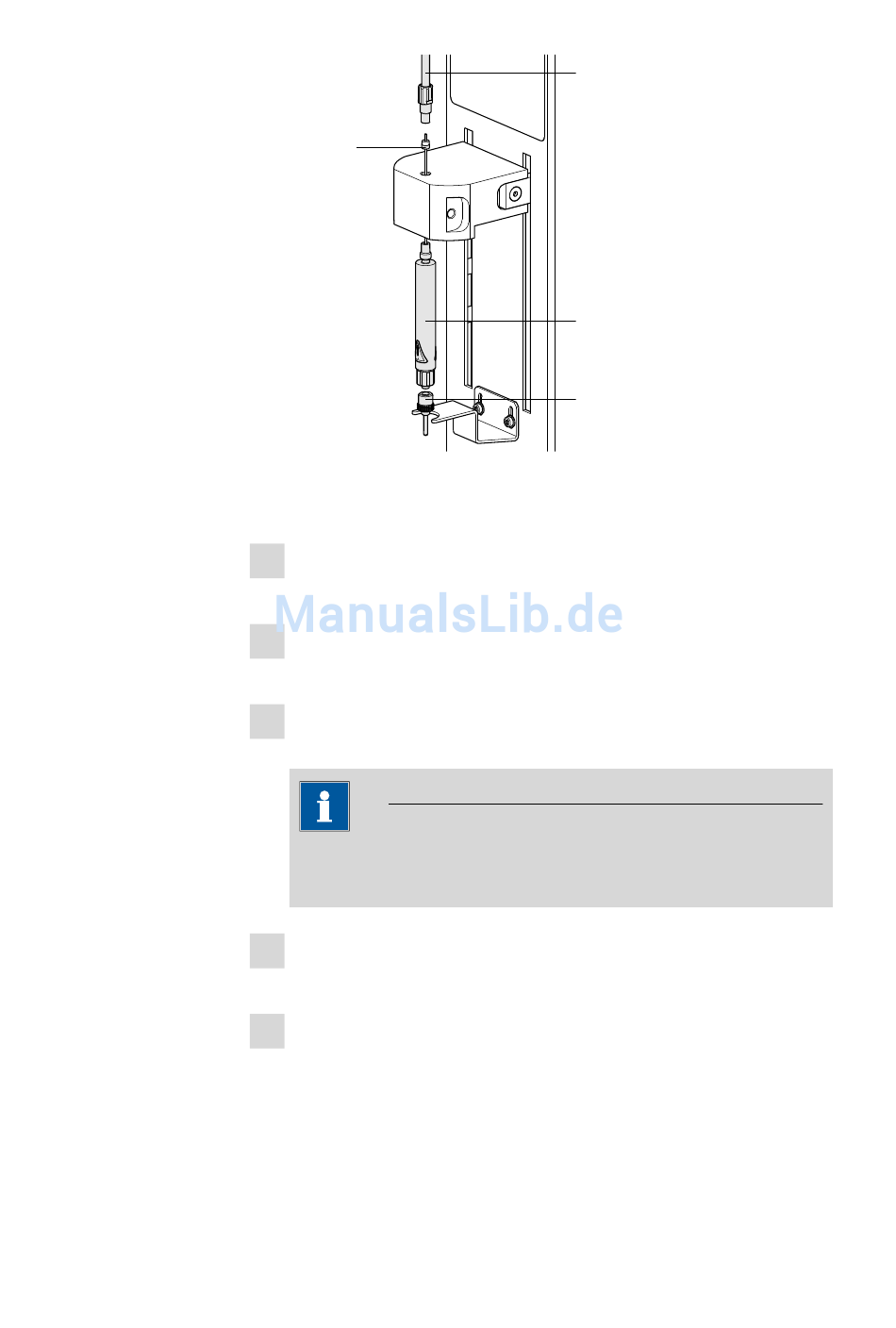

Abbildung 3 Nadeln montieren
Die Nadeln montieren Sie folgendermassen:
1 Den Nadelhalter 6.2049.050 in das Verteilerstück am Führungs-
kopf einschrauben.
2 Die Abluftnadel 6.2816.080 auf den Luer-Anschluss des Nadelhal-
ters schrauben.
3 Die Einstichnadel 6.2816.070 vorsichtig von oben in die Öffnung
des Verteilerstücks einführen und nach unten fallen lassen.
Hinweis
Achten Sie darauf, dass die weisse PTFE-Dichtung fest auf der
Nadel sitzt.
4 Den FEP-Schlauch 6.1805.060 von Hand auf die Öffnung des Ver-
teilerstücks aufschrauben.
5 Das andere Ende des Schlauches an der Gasauslassöffnung (beschrif-
tet mit to sample) neben dem Turm festschrauben, siehe Abbildung.
6.1805.060
3
6.2049.050
6.2816.080
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
