3.8

Staubfilter montieren

885 Compact Oven SC
1
1

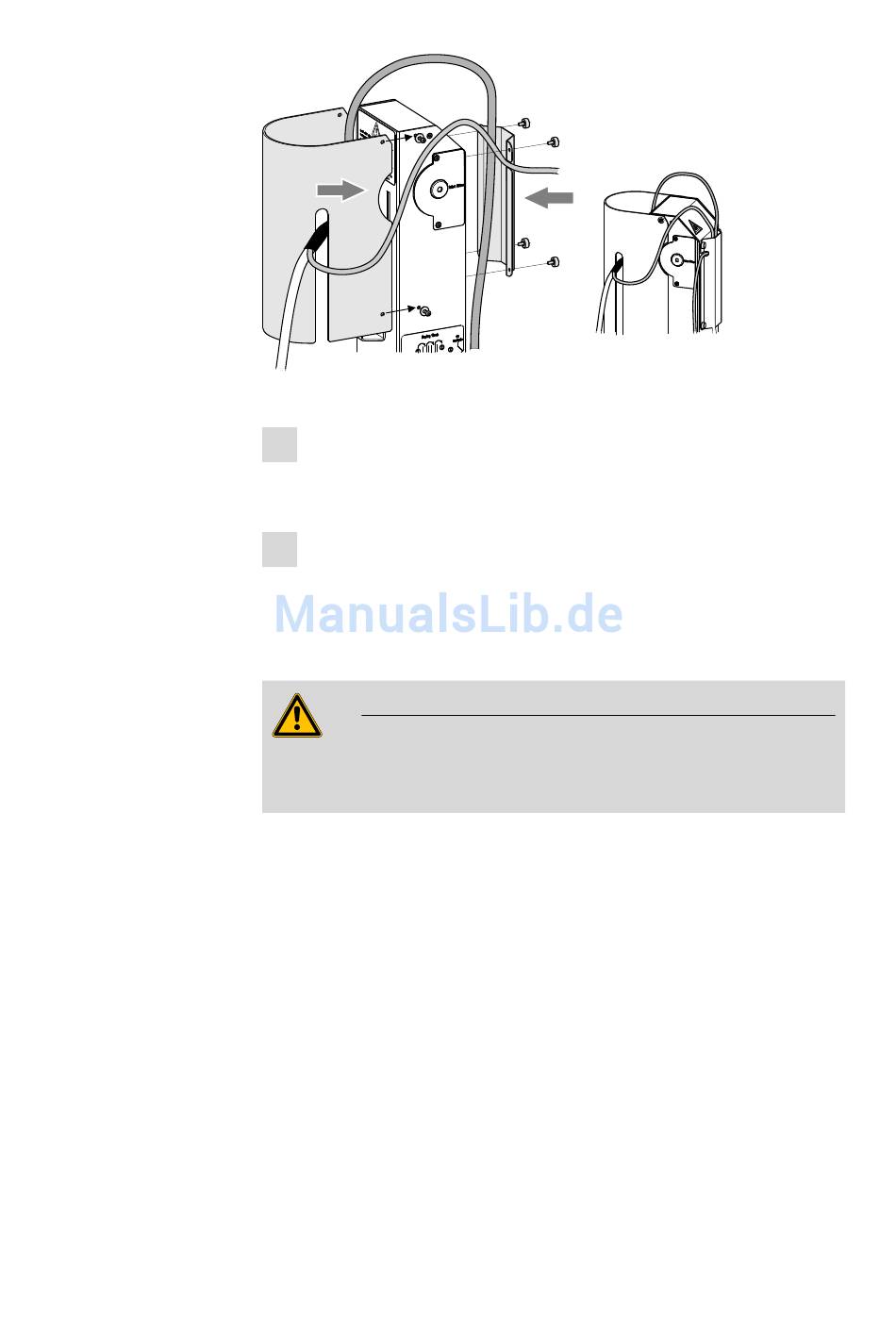

Abbildung 9 Abdeckungen montieren
1 Die Sicherheitsabdeckung mit den vier Inbusschrauben an den Seiten
des Turmes befestigen. Der Heizschlauch und dessen Anschlusskabel
müssen durch den Schlitz der Abdeckung geführt werden.
2 Die Kabelabdeckung mit den vier Rändelschrauben an der Rückseite
des Turmes fixieren. Der Schlauch der Gaszuführung, muss unter der
Abdeckung durchgeführt werden. Das Anschlusskabel des Heiz-
schlauches muss durch die seitliche Aussparung der Abdeckung
geführt werden, siehe Abbildung.
Warnung
Der 885 Compact Oven SC darf nicht ohne Sicherheitsabdeckung
betrieben werden!
Die eingebaute Luftpumpe muss vor Staub geschützt werden. Darum
muss auf dem Lufteinlass (Inlet filter) an der rechten Gehäuseseite ein
Staubfilter 6.2724.010 aufgesetzt werden.
2
2
3 Installation
￭￭￭￭￭￭￭￭ 17
