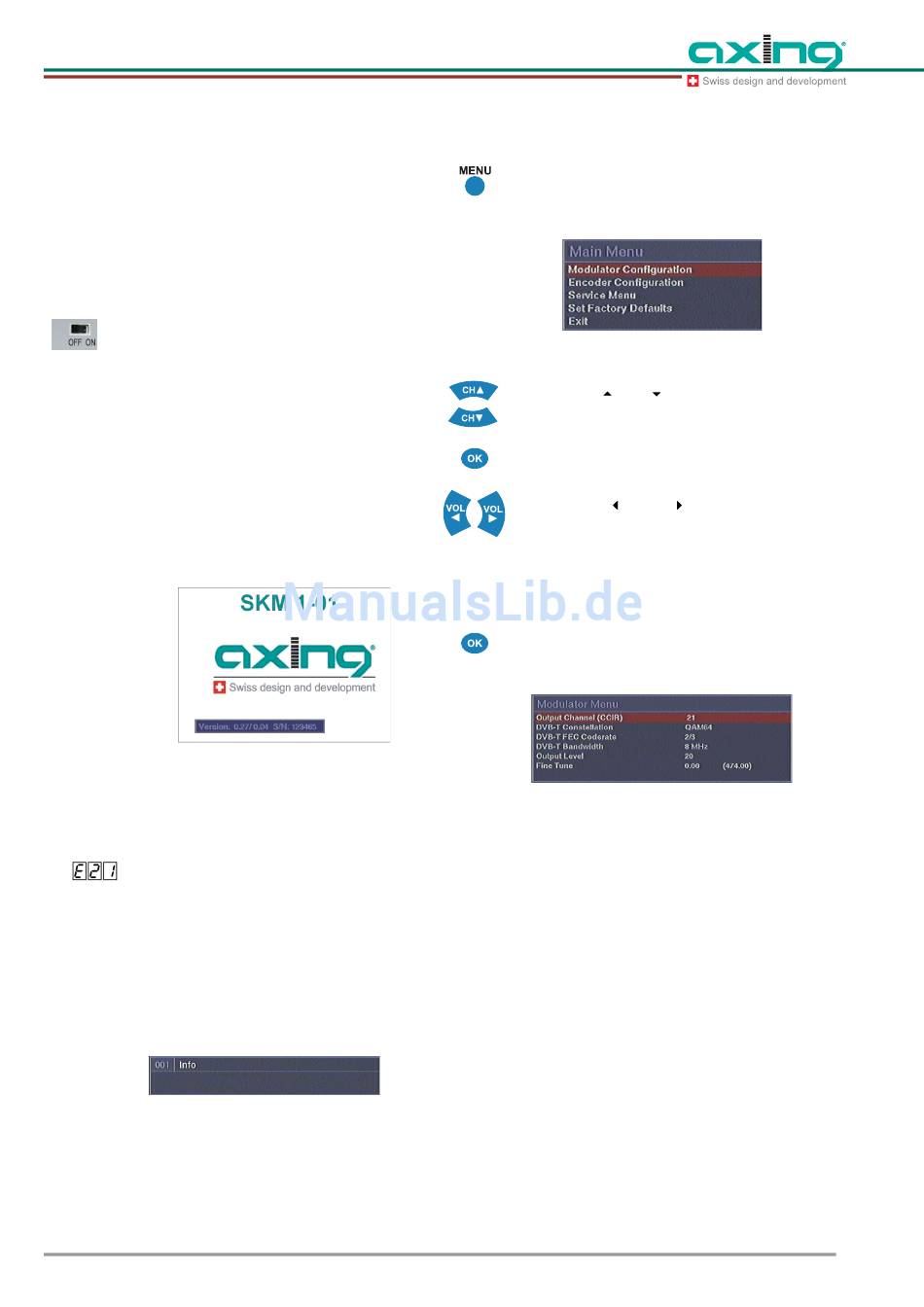

Programmierung
SKM 1-01
4.1 Vorbereitung
Bei der Erst-Inbetriebnahme und für alle
Programmierungen der SKM 1-01, muss ein
Monitor über die entsprechenden AV-
Anschlüsse angeschlossen sein.
4.1.1 Programmierschalter
Schieben Sie den Programmierschalter in die
ON-Position.
Für den Arbeitsbetrieb muss der Schalter
später wieder in der Mitte positioniert
werden.
4.1.2 Startfenster
Wenn die SKM 1-01 das erste Mal mit
Spannung versorgt wird, erscheint auf dem
Monitor das Startfenster.
Abb. 7
Startfenster
Die Software Versionsnummern und die
Seriennummer werden angezeigt.
Wenn das Gerät mit Strom versorgt wird geht
das Displays an und zeigt den gewählten
Ausgangskanal an. Die Werkseinstellung ist
E21.
Das Display wird nach 3 Minuten abgeschaltet.
Zwei Signal LED zeigen an, dass das Gerät in
Betrieb ist. Die Anzeige geht wieder an, wenn
eine beliebige Taste der Fernbedienung
gedrückt wird.
Abb. 8
Programm-Information
Die Programm-Information wird angezeigt und
der Kanal wird geöffnet.
Seite 8
© AXING AG – Stand: 13.4.2011 – Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten
4.2 Hauptmenü
Nach Drücken der Menütaste öffnet sich das
Hauptmenü.
Abb. 9
Hauptmenü
Mit den CH
/CH
Tasten können Sie den
Cursor im Menü nach oben oder unten
bewegen.
Mit der OK-Taste wählen Sie den Menüpunkt
aus.
Mit den VOL
/ VOL
Tasten wählen Sie
zwischen vorgegebenen Einstellungen der
einzelnen Menüpunkte.
4.3 Modulator Konfiguration
Menüpunkt "Modulator Configuration"
auswählen und mit OK bestätigen.
Abb. 10
Modulator-Menü
Im Modulator-Menü kann ausgewählt werden:
•
Ausgangskanal von S2 bis E69
•
DVB-T Constellation (QAM 64 wird emp-
fohlen)
•
DVB-T FEC 1/2, 2/3, 3/4, 5/6 oder 7/8 (3/4
wird empfohlen)
•
DVB-T Bandbreite 7 MHz oder 8 MHz
•
Pegel für Ausgangsdämpfung 0...20 dB
(20 ist der höchste Ausgangspegel)
•
Feineinstellung der Ausgangsfrequenz in 1
MHz Schritten
