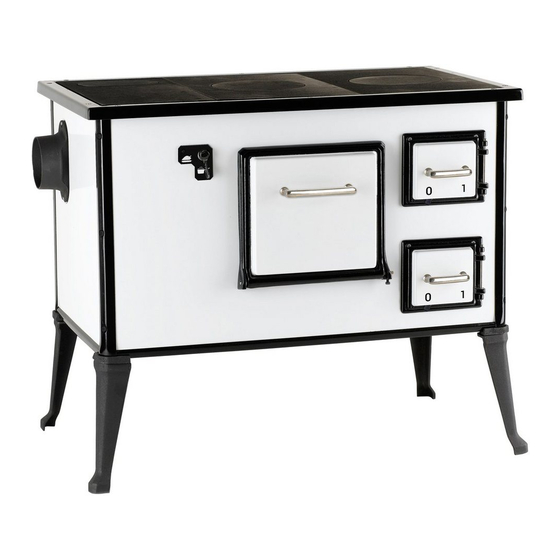

- Seite 1 Aufstell- und Bedienungsanleitung TYP127 Rustika...
-
Seite 2: Vorwort
Vorwort Sehr verehrter Kunde, Wir beglückwünschen Sie zum Erwerb unseres Festbrennstoffherdes. Sie haben die richtige Wahl getroffen. Denn mit diesem Produkte haben Sie die Garantie für Hohe Qualität durch Verwendung bester und bewährter Materialien. Funktionssicherheit durch ausgereifte Technik, die streng nach deutschen bzw. europäischen Normen geprüft ist. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort ........................2 ACHTUNG ......................... 2 Inhaltsverzeichnis ....................3 Installation ..................... 4 Sicherheitshinweise ..................4 Geräteaufbau ....................6 Vorschriften ..................... 8 Aufstellungsraum .................... 8 Verbrennungsluft ..................... 8 Sicherheitsabstände ..................8 Schornsteinanschluss ..................9 Wahl der Abgasanschlussrichtung ..............11 Brennstoffe / Einstellungen ............... 12 Brennstoffe .................... -
Seite 4: Installation
Installation 1.1 Sicherheitshinweise 1. Die Geräte sind nach DIN EN 12815 geprüft (Typenschild). 2. Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationalen und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B. DIN 18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287 u.a.) sowie feuerpolizeiliche Bestimmungen (z.B. - Seite 5 Abgaswege und der Abgasrohre erfolgen. 22. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden Sie sich bitte rechtzeitig unter Angabe der genauen Art.Nr. und Fert.Nr. an Ihren Fachhändler. Es sind nur Original Wamsler - Ersatzteile zu verwenden. 23. Arbeiten, insbesondere...
-
Seite 6: Geräteaufbau
1.2 Geräteaufbau Rustika Legende Sekunderluftregler Herdplatten Abgasanschluss Anheizklappe (Umsteller Kochen – Braten) Bratrohrtür Aschenkasten Rost Feuerfeste Ausmauerung Heiztür 10. Primärluftregler (Leistungsregler) 11. Aschetür 12. Bratrost 13. Fuss Herdzubehöre: Deckelheber Hitzeschutzhandschuh Bedienungsanleitung... - Seite 7 Der Herd wird mit demontierten Füsse ausgeliefert. Die Füsse müssen nach der unteren Abbildung montiert werden. Die Füsse befinden sich separat verpackt im Aschenkasten des Gerätes.
-
Seite 8: Vorschriften
1.3 Vorschriften Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationalen und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B. DIN 18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287 u.a.) sowie feuerpolizeiliche Bestimmungen (z.B. FeuVo) zu beachten. Lassen Sie das Gerät nur von einem qualifizierten Fachmann aufstellen und anschließen. -
Seite 9: Schornsteinanschluss
Boden vor dem Herd Fußböden aus brennbarem Material, wie Teppich, Parkett, Laminat, Kunststoff oder Kork, müssen vor dem Herd sowie von der Feuerraumöffnung 50 cm nach Vorne und 30 cm seitlich durch einen Belag aus nicht brennbaren Baustoffen, z.B. Keramik, Stein, Glas oder einer Bodenplatte aus Stahl, ersetzt oder geschützt werden. - Seite 10 Maßnahmen bei Schornsteinbrand! Bei ungenügender Reinigung des Schornsteins, bei falschem Brennstoff (z. B. zu feuchtes Holz) oder falscher Verbrennungslufteinstellung kann es zu einem Schornsteinbrand kommen. Schließen sie in so einem Fall die Verbrennungsluft an der Feuerstätte und rufen Sie die Feuerwehr. Niemals selber versuchen mit Wasser zu löschen.
-
Seite 11: Wahl Der Abgasanschlussrichtung
1.8 Wahl der Abgasanschlussrichtung Der Abgasstutzen ist bei Lieferung standardmäßig an der Rückwand befestigt. Wird ein Anschluss nach oben oder zur Seite gewählt, muss die nicht benützte Öffnung mit dem beiliegenden Blinddeckel verschlossen werden. Der Anschluss seitlich ist wie folgt vorzunehmen: Emaillierter Blinddeckel (2) an der äußeren Seitenwand durch lösen der Schrauben entfernen. -
Seite 12: Brennstoffe / Einstellungen
2 Brennstoffe / Einstellungen 2.1 Brennstoffe Ein raucharmer und störungsfreier Betrieb des Herdes sowie die für den Schornsteinzug von 12 Pa angegebene Nennwärmeleistung sind nur gewährleistet, wenn keine anderen als die nachstehenden aufgeführten Brennstoffe verwendet werden. Verwenden Sie nur naturbelassenes, trockenes Scheitholz mit einer Restfeuchte von max. -
Seite 13: Verbrennungslufteinstellung
2.2 Verbrennungslufteinstellung Die Einstellungen müssen immer mittig der Bezeichnungen liegen. Primärluft Anheizklappe Sekundärluft Brenn- Brennstoff Stellung Stellung Stellung zeit Anheizen offen Scheitholz geschlossen ca. 1 h Braunkohlebriketts geschlossen ca. 2 h Braunkohlebriketts Dauerbrand geschlossen ca. 12 h Außerbetriebnahme geschlossen Tabelle 2 3. -
Seite 14: Aschekasten
ACHTUNG Eine geöffnete Anheizklappe, hat einen erhöhten Brennstoffverbrauch zur Folge. 3.1.4 Aschekasten • Der Aschenbehälter befindet sich unter der Feuerstätte. Er muss regelmäßig überprüft und geleert werden. • Das Leeren des Aschenbehälters ist bei kaltem Gerät vorzunehmen. Seien Sie bitte vorsichtig, da noch Glut oder brennende Holzstückchen vorhanden sein können. -
Seite 15: Kochen Und Heizen
ACHTUNG Beim Öffnen der Heiztür kann es bei Fehlbedienung oder bei nicht ausreichendem Schornsteinzug zu Rauchaustritt kommen. Es ist unbedingt zu beachten, dass die Heiztür nur langsam, zuerst einen Spalt und nach ein paar Sekunden ganz geöffnet werden darf. Außerdem soll vor dem Öffnen der Tür zum Nachlegen von Brennstoff nur noch das Glutbett im Brennraum vorhanden sein, das heißt, es dürfen keine Flammen mehr sichtbar sein. -
Seite 16: Außerbetriebnahme
3.5 Außerbetriebnahme Primärluftregler in geschlossene Stellung bringen (Tabelle 2). Restglut ausbrennen und Ofen abkühlen lassen. Feuerraum und Aschebehälter bei kaltem Gerät reinigen und entleeren! 3.6 Pflege und Reinigung 3.6.1 Gerät Nach öffnen der Heiztür ist der Rost vor jeder Brennstoffaufgabe mit Hilfe eines Russkratzers und Schürhaken zu reinigen. -
Seite 17: Lackierte- Und Emailoberflächen
3.6.2 Lackierte- und Emailoberflächen Die Pflege der äußeren Flächen ist nur bei kaltem Ofen zu empfehlen. Die lackierten Flächen sollten nur mit einem trockenen weichen Tuch gereinigt werden (nicht scheuern). Vorab an einer nicht sichtbaren Stelle das Lackverhalten testen. Bei pulverbeschichteten und emaillierten Flächen kann in besonderen Fällen vorher mit Seifenlauge oder etwas Geschirrspülmittel behandelt und dann leicht trocken gerieben werden. -
Seite 18: Störungsursachen, Behebung
3.7 Störungsursachen, Behebung STÖRUNG URSACHE LÖSUNG Rauchaustritt aus Zu geringer Schornsteinzug Kontrollieren, ob das dem Herd beim < 10 Pa Verbindungsstück verstopft ist. Anheizen / Anschluss verändern: Höherer Zug schlechte Zu hoher Schornsteinzug durch geeignete Drosselklappe max. 15 Pa Verbrennung / zu oder die Dämmung verbessern. -
Seite 19: Technische Daten
4. Technische Daten 4.1 Daten Rustika Nennwärmeleistung Abgasmassenstrom 16,6 / 14,3 Abgastemperatur am Abgasstutzen 178 / 202 Notwendiger Förderdruck bei NWL Raumheizvermögen* bei Dauerheizung 165 / 95 / 65 bei Zeitheizung 116 / 69 / 47 Abgasanschluss Ø mm CO (bezogen auf 13% O mg/m³... -
Seite 20: Entsorgung Des Gerätes
5. Entsorgung des Gerätes Nach der Lebensdauer, das Gerät demontiert entsorgen. Die Teile sind fachgerecht in die entsprechenden Abfallsammelstellen / - Container zu entsorgen. Änderungen, die dem technischen Fortschritt dienen und / oder einer Qualitätsverbesserung bewirken, behalten wir uns vor. Für Druckfehler und Änderungen nach Drucklegung können wir keine Haftung übernehmen. - Seite 24 D – 85737 Ismaning Telefon +49 (0)89 32084-0 Telefax +49 (0)89 32084-294 www.wamsler.eu Änderungen, die dem technischen Fortschritt dienen und / oder einer Qualitätsverbesserung bewirken, behalten wir uns vor. Für Druckfehler und Änderungen nach Drucklegung können wir keine Haftung übernehmen.
