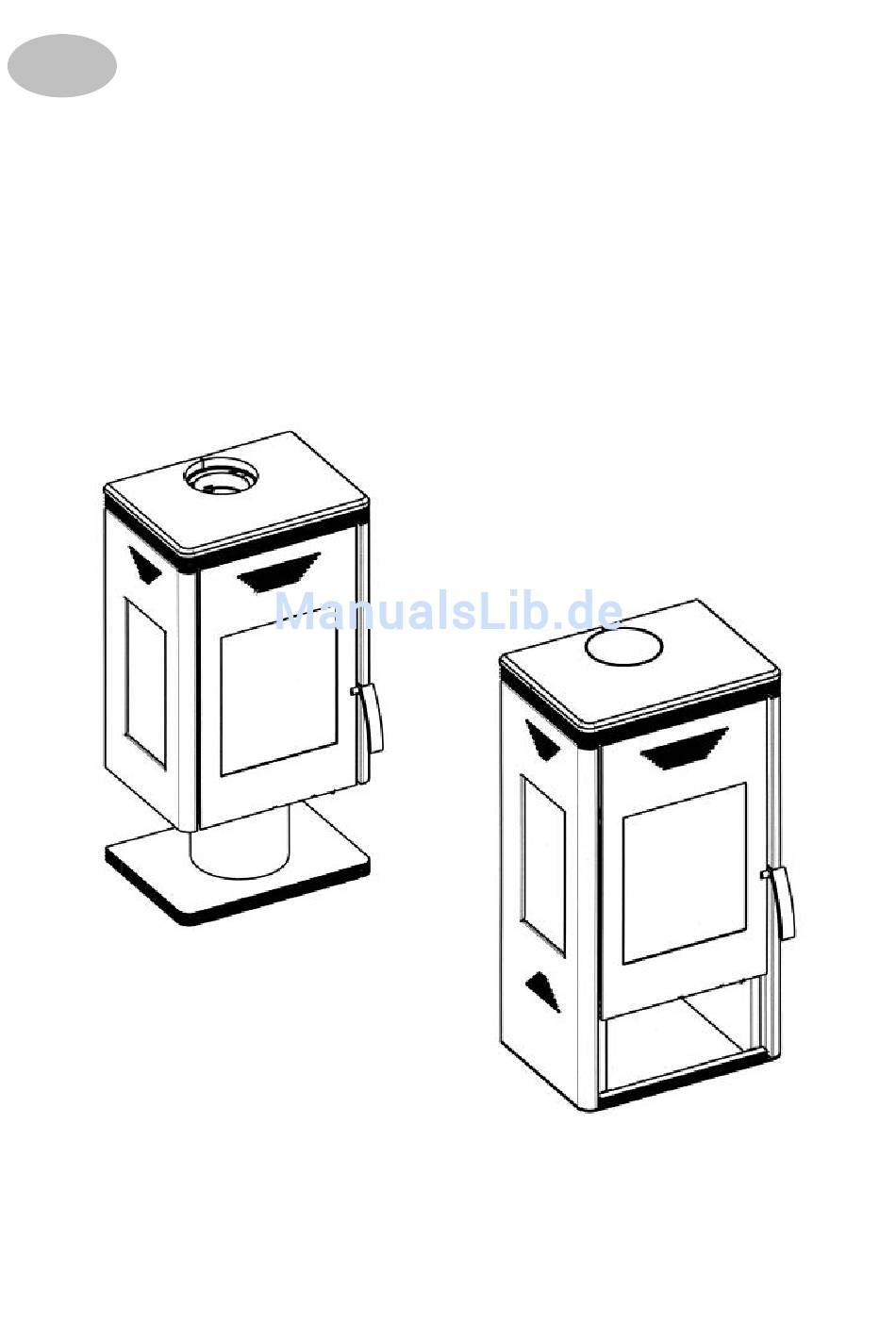

- Seite 1 Bedienungs- und Aufstellanleitung TYP10188 TRION/VISTA/SAN FILOU TYP10188 TRION-H...
-
Seite 2: Inhaltsverzeichnis
Vorwort Sehr verehrter Kunde, wir beglückwünschen Sie zum Erwerb unseres Kaminofens. Sie haben die richtige Wahl getroffen. Mit dem Kauf dieses Produktes haben Sie die Garantie für • Hohe Qualität durch Verwendung bester und bewährter Materialien • Funktionssicherheit durch ausgereifte Technik, die streng nach der europäischen Norm EN 13240 geprüft ist (Geräte sind für die Mehrfachbelegung geeignet) •... -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE Die Geräte sind nach DIN EN 13240 geprüft (Typenschild). Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationa- len und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B. DIN 18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287 u.a.) sowie feuerpolizeiliche Bestimmungen (z.B. - Seite 4 20. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden Sie sich bitte rechtzeitig unter Angabe der genauen Art.Nr. und Fert.Nr. an Ihren Fachhändler. Es sind nur Original Wamsler - Ersatzteile zu verwenden. 21. Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Servicear- beiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbetrieb (Hei-...
-
Seite 5: Bedienung
1. Bedienung 1.1 Geräteaufbau 1. Brennstoffwähler 2. Typenschild 3. Abgasstutzen 4. Ausmauerung 5. Aschekasten 6. Sockel 7. Fülltür 8. Türgriff 9. Primärluftschieber 10. Lagerfach f. Brennmaterial... -
Seite 6: Inbetriebnahme
1.2 Inbetriebnahme Brennstoffe Das Gerät ist ausschließlich für den Betrieb mit nachfolgend aufgeführten Brenn- stoffen geeignet. Nur damit ist ein raucharmer und störungsfreier Betrieb gewähr- leistet. Verwenden Sie nur naturbelassenes, trockenes Scheitholz mit einer Rest- feuchte von max. 20% und Braunkohlenbriketts. Bei den Geräten ist der Sekundärluftschieber (Brennstoffwähler) an der Rückseite montiert. - Seite 7 Füllmengen / Anzünden: 8 kW NWL Scheitholz max. 1,9 kg, ca. 2-3 kleine Scheite pro Füllung, bei Anzündvorgang Holz kreuzschlichten, Scheitholzlänge max. 33cm, Durchmesser Ø 5-12 cm, Rundlinge spalten, max. 2,6 kg/h NWL Braunkohlebrikett max. 2,2 kg (ca. 3 Stk.) auf Grundglut auf- legen, max.
-
Seite 8: Außerbetriebnahme
zum Nachlegen von Brennstoff nur noch das Glutbett im Brennraum vorhan- den sein, das heißt, es dürfen keine Flammen mehr sichtbar sein. 1.3 Außerbetriebnahme Türen schließen, Primärluftschieber in geschlossene – Stellung bringen. Restglut ausbrennen und Ofen abkühlen lassen. Feuerraum und Aschenkasten bei kaltem Gerät reinigen und entleeren (s. -
Seite 9: Hinweise Zum Heizen
1.4 Hinweise zum Heizen Der Kaminofen darf nur mit geschlossener Fülltür (Heiztür) betrieben werden. Diese darf nur zum Anheizen, Nachlegen oder Reinigen des Feuerraums geöffnet werden (evtl. Zugprobleme bei weiteren am Schornstein angeschlossenen Gerä- ten). Eine abgestimmt zugeführte Sekundärluft sorgt für die Nachverbrennung der im Abgas enthaltenen brennbaren Bestandteile. - Seite 10 Reinigen Sie Ihre Sichtscheibe vor der ersten Benutzung mit einem feuchten sau- beren Tuch. Verreiben Sie danach einige Tropfen eines Pflegemittels für Glaske- ramik Scheiben mit einem Küchenpapier auf beiden Seiten der Scheibe. Nach dem Nachwischen und Trockenpolieren ist die hochwertige Oberfläche mit einem unsichtbaren Film überzogen, dieser hilft die Scheibe sauber zu halten und erleichtert bei regelmäßiger Wiederholung die Reinigung.
- Seite 11 Bild 2 Bild 3 Primärluftschieber Bild 5 Bild 4 Transportsicherung Wellpapierrolle Bild 6 entfernen Bild 7 Seitenscheibe rechts Art.No.118241 Umlenkplatte hinten Art.No.100827 Flammschild Art.No.128479 Rückstein unten links Art.No.116926 Seitenscheibe links Art.No.118241 Rückstein unten Mitte Art.No.116937 Rückstein oben links Art.No.116919 Rückstein unten rechts Art.No.116934 Rückstein oben rechts Art.No.116928...
-
Seite 12: Störungsursachen, Behebung
1.6 Störungsursachen, Behebung Art der Störung mögliche Ursache Behebung Geruchbildung: Austrocknung der angewen- Den Ofen entsprechend der deten Schutzfarbe. Verdamp- Bedienungsanleitung mehrere fung von Ölresten Stunden in Kleinstellung be- treiben. Danach für mehrere Stunden auf maximale Leis- tung heizen. • •... -
Seite 13: Aufstellung
2. Aufstellung 2.1 Vorschriften Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationalen und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B. DIN 18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287 u.a.) sowie feuerpolizeiliche Bestimmungen (z.B. FeuVo) zu beachten. Lassen Sie das Gerät nur von einem qualifizierten Fachmann aufstellen und anschließen. -
Seite 14: Schornsteinanschluss
Boden vor dem Ofen Fußböden aus brennbarem Material, wie Teppich, Parkett oder Kork, müssen unter dem Ofen sowie von der Feuerraumöffnung 50 cm nach Vorne und 30 cm seitlich durch einen Belag aus nicht brennbaren Baustoffen, z.B. Keramik, Stein, Glas oder einer Bodenplatte aus Stahl, ersetzt oder geschützt werden. - Seite 15 Richtig Falsch mind. 50 cm Querschnittverengung im Kamin durch zu weit eingeschobene Abgasrohre Stau durch sich ge- mind. 30 cm genseitig behin- dernde Abgasströ- Falschluft durch offene Türen an nicht benutzten Feuerstätten Falschluft durch of- fenen Rohranschluß Falschluft durch undichten Rohr- anschluß...
-
Seite 16: Technische Daten
3. Technische Daten 3.1 Maßzeichnungen TYP10188 TRION/VISTA/SAN FILOU TYP10188 TRION-H 3.2 Maße Gewicht* Art. Nr. (mm) (mm) (mm) (mm) (mm) (mm) Netto W20001018810 1099 1028 W20001018850 1074 1028 G001018820 / 30 / 40* 1099 1028 W20001018815 1070 G001018860* 1050 * Geräte mit Keramik Die angeführten Abmessungsangaben sind nur zur Information! Wir behalten uns das Recht von... -
Seite 17: Technische Daten
Änderungen, die dem technischen Fortschritt dienen und / oder einer Qualitätsverbesserung bewir- ken, behalten wir uns vor. Für Druckfehler und Änderungen nach Drucklegung können wir keine Haftung übernehmen. Haus – und Küchentechnik GmbH Adelperostr. 86 D – 85737 Ismaning Telefon +49 (0)89 32084-0 Telefax +49 (0)89 32084-294 www.wamsler.eu... - Seite 20 D – 85737 Ismaning Telefon +49 (0)89 32084-0 Telefax +49 (0)89 32084-294 www.wamsler.eu Änderungen, die dem technischen Fortschritt dienen und / oder einer Qualitätsverbesserung bewir- ken, behalten wir uns vor. Für Druckfehler und Änderungen nach Drucklegung können wir keine Haftung übernehmen.
