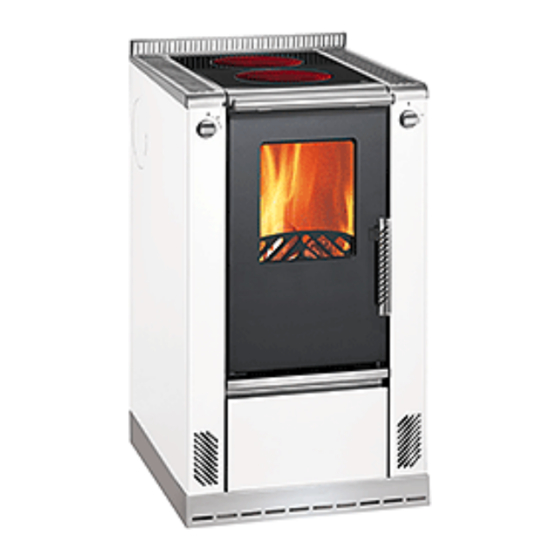

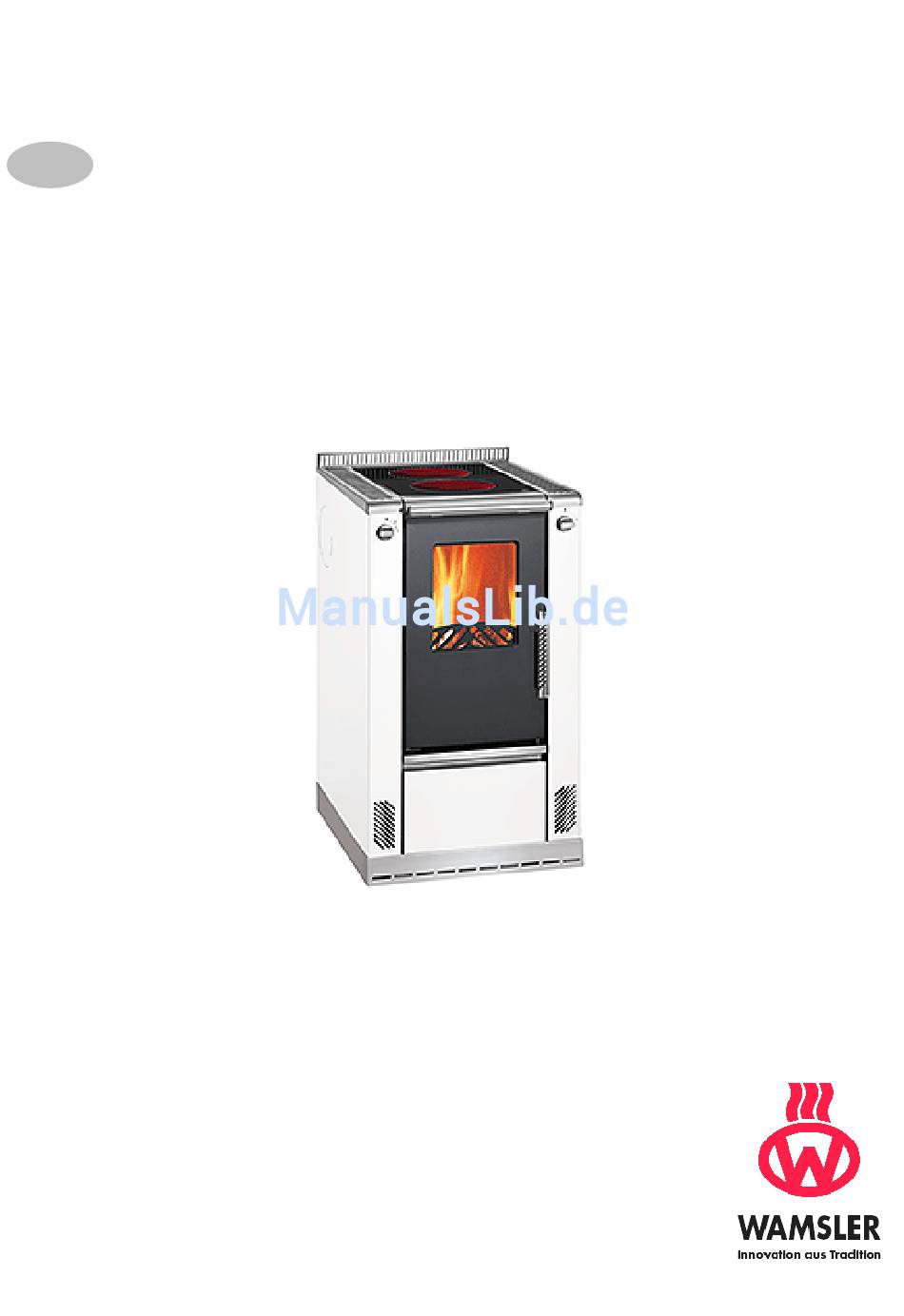

- Seite 1 Aufstell- und Bedienungsanleitung W1-50...
-
Seite 2: Vorwort
Vorwort Sehr verehrter Kunde, Wir beglückwünschen Sie zum Erwerb unseres Festbrennstoffherdes. Sie haben die richtige Wahl getroffen. Denn mit diesem Produkte haben Sie die Garantie für Hohe Qualität durch Verwendung bester und bewährter Materialien. Funktionssicherheit durch ausgereifte Technik, die streng nach deutschen bzw. europäischen Normen geprüft ist. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort ........................2 Inhaltsverzeichnis ....................3 1. Installation ......................4 1.1 Sicherheitshinweise ..................4 1.2 Geräteaufbau ....................6 1.3 Vorschriften ....................7 1.4 Aufstellungsraum ................... 7 1.5 Verbrennungsluft .................... 7 1.6 Sicherheitsabstände ..................9 1.7 Schornsteinanschluss .................. 10 1.8 Wahl der Abgasanschlussrichtung .............. 10 1.8.1 Obenanschluss .................. -
Seite 4: Installation
1. Installation 1.1 Sicherheitshinweise Die Geräte sind nach DIN EN 13240 oder nach DIN EN 12815 geprüft (Typenschild). Für die Aufstellung und den abgasseitigen Anschluss sind die Forderungen der Feuerungsverordnung (FeuVO), die jeweiligen Länderbauordnungen sowie die DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2 und der DIN EN 15287 zu beachten. Zur einwandfreien Funktion Ihres Gerätes muss der Schornstein, an den sie das Gerät anschließen wollen, in einwandfreiem Zustand sein. - Seite 5 Ebenfalls sollte eine gründliche Reinigung der Abgaswege und der Abgasrohre erfolgen. 18. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden sie sich bitte rechzeitig unter Angabe der genauen Art.Nr. und Fert.Nr. an Ihren Fachhändler. Es sind nur Original Wamsler - Ersatzteile zu verwenden. 19. Arbeiten, insbesondere Installation,...
-
Seite 6: Geräteaufbau
______________________________________________________________________ 1.2 Geräteaufbau W1-50 Legende Primärluftregler Kochplatte Abgasanschlüsse Anheizklappe Schamotteverkleidung im Feuerraum Rost Holzfang (Reling) Seitenwand Aschekasten 10. Sekundärluftregler 11. Brennstoffwagen 12. Sockelrahmen 13. Heiztür Serienzubehör Deckelheber Russkratzer Schürhacken Blinddeckelset Schutzhandschuh Sonderzubehör ISO Panel Anschlussset oben (nicht bei Voll-Ceranplatten möglich) -
Seite 7: Vorschriften
1.3 Vorschriften Für die Aufstellung und den abgasseitigen Anschluss sind die Forderungen der Feuerungsverordnung (FeuVO), die jeweiligen Länderbauverordnungen sowie DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2 und DIN EN 15287 zu beachten. Zur einwandfreien Funktion Ihres Gerätes muss der Schornstein, an den Sie das Gerät anschließen wollen, in einwandfreiem Zustand sein. - Seite 8 Wichtige Hinweise zum Thema raumluftabhängiger bzw. raumluftunabhängiger Betrieb: (gültig für Deutschland. Stand Januar 2005) Punkt 1: Die Herde sind als raumluftabhängige Herde nach DIN EN 12815 geprüft. Die Herde entnehmen die gesamte Verbrennungsluft über den zentralen Luftansaugstutzen aus dem Aufstellraum. An diesem Stutzen kann bauseits eine dichte Luftzuführung angeschlossen werden.
-
Seite 9: Sicherheitsabstände
1.6 Sicherheitsabstände Die Sicherheitsabstände von brennbaren Gegenständen und von tragenden Wänden aus Stahlbeton, sowie Stellwänden die aus brennbaren Baustoffen hergestellt, oder mit brennbaren Baustoffen verkleidet sind einzuhalten: Unterhalb der Herdplatte (von Oberkante Herd bis Fußboden) A ≥ 800 mm B ≥ 0 mm* C ≥... -
Seite 10: Schornsteinanschluss
1.7 Schornsteinanschluss Der für den Anschluss vorgesehene Schornstein muss bis mind. 400 C belastbar sein. ACHTUNG: Vor dem Anschluss des Gerätes ist in jedem Fall der zuständige Bezirks- Schornsteinfegermeister zu Rate zu ziehen! Verbindungsstücke müssen am Gerät und untereinander fest und dicht verbunden sein. dürfen nicht freien... -
Seite 11: Seitenanschluss
1.8.2 Seitenanschluss • hinteren Abgasstutzen (1) durch lockern der Schrauben entfernen • Herdplatte (2) und Durchbrandplatten (3) heraus nehmen • Sturzzugschale (4) vom Rauchgasweg heraus ziehen • Abgasanschluss hinten mit Blinddeckel (5) von Außen verschließen und fest verschrauben • Blinddeckel Innen (6) mit Blinddeckel Außen durch das Schraubenloch und der Schraube (7) verschrauben •... - Seite 12 Maßnahmen bei Schornsteinbrand! Bei ungenügender Reinigung des Schornsteins, bei falschem Brennstoff (z. B. zu feuchtes Holz) oder falscher Verbrennungslufteinstellung kann es zu einem Schornsteinbrand kommen. Schließen sie in so einem Fall die Verbrennungsluft an der Feuerstätte und rufen Sie die Feuerwehr. Niemals selber versuchen mit Wasser zu löschen.
-
Seite 13: Brennstoffe / Einstellungen
Stunde auf max. Nennwärmeleistung heizen. Sollte beim ersten Heizvorgang die max. Temperatur nicht erreicht werden, so können diese Erscheinungen auch später noch auftreten. Maximale Aufgabemengen pro Brennstofffüllung W1-50 3,1 kg (5 - 6 Briketts) bei Nennwärmeleistung Braunkohlebriketts und bei Dauerbrand (andere Einstellung, siehe Tabelle 2) -
Seite 14: Bedienung
3. Bedienung 3.1 Bedienungselemente und Einstellungen 3.1.1 Leistungsregulierung Die Verbrennungsgeschwindigkeit und damit die Heizleistung des Herdes werden durch die unter dem Rost einströmende Verbrennungsluft bestimmt. Diese Primärluft wird mit der Leistungsregulierung eingestellt. Geschlossen Scheitholz Braunkohle 3.1.2 Sekundärluftregulierung Der Sekundärluftregler ist auf der Innenseite vom Korpus, hinter der Heiztür. Mit dieser Einstellung wird der Brennstoff gewählt. -
Seite 15: Aschekasten
3.1.4 Aschekasten • Der Aschenbehälter befindet sich unter der Feuerstätte. Er muss regelmäßig überprüft und geleert werden. • Das Leeren des Aschenbehälters ist bei kaltem Gerät vorzunehmen. Seien Sie bitte vorsichtig, da noch Glut oder brennende Holzstückchen vorhanden sein können. Bitte beachten Sie, dass keine glühenden Verbrennungsrückstände in die Mülltonne gelangen. -
Seite 16: Kochen Und Heizen
Diese darf nur zum Anheizen, Nachlegen oder Reinigen des Feuerraums geöffnet werden. ACHTUNG Beim Öffnen der Heiztür kann es bei Fehlbedienung oder bei nicht ausreichendem Schornsteinzug zu Rauchaustritt kommen. Es ist unbedingt zu beachten, dass die Heiztür nur langsam, zuerst einen Spalt und nach ein paar Sekunden ganz geöffnet werden darf. -
Seite 17: Pflege Und Reinigung
3.6 Pflege und Reinigung 3.6.1 Gerät Nach öffnen der Heiztür ist der Rost vor jeder Brennstoffaufgabe mit Hilfe des Russkratzers und dem Schürhaken zu reinigen. Der Aschekasten (1) ist täglich zu entleeren. Wenigstens jeden dritten Tag sollte die Schlacke vom Rost entfernt werden. Mit richtigem Betrieb/Bedienung und guter Pflege/Wartung erhöhen Sie die Wertstabilität und Lebensdauer Ihres Gerätes. - Seite 18 notwendig, sollte auch der Anschlag der Deckel von eventuellen Ablagerungen befreit werden. Arbeiten, insbesondere Installation, Montage, Erstinbetriebnahme Servicearbeiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbetrieb (Heizungs- oder Luftheizungsbau) durchgeführt werden. Bei unsachgemäßen Eingriffen erlöschen Gewährleistung und Garantie.
-
Seite 19: Störungsursachen, Behebung
3.7 Störungsursachen, Behebung Ihr Herd ist nach den neuesten technischen Erkenntnissen gebaut. Dennoch können Störungen auftreten, die ihre Ursache im Schornstein, im Brennstoff oder im Abgasrohrsystem haben. Eine kurzzeitige Geruchs- und Rauchentwicklung bei der ersten Inbetriebnahme ist normal. Auf eine ausreichende Belüftung des Raumes ist zu achten. -
Seite 20: Technische Daten
Staub (bezogen auf 13% O ≤ 0,09 % CO (bezogen auf 13% O ≥ 77 % Wirkungsgrad 4.2 Maßzeichnungen W1-50 850 (+20) 695 (+20) 900 (+20) 745 (+20) Stellfüße herausschrauben, Herdhöhe von +20 mm möglich Die angeführten Abmessungsangaben sind nur zur Information! Wir behalten uns das Recht von Konstruktionsänderungen vor, falls diese das technische Niveau... -
Seite 21: Eg Konformitätserklärung
4.3 EG Konformitätserklärung WAMSLER Haus- und Küchentechnik GmbH EG-Konformitätserklärung Hersteller: WAMSLER Haus- und Küchentechnik GmbH, Gutenbergstr. 25, D-85748 Garching, Deutschland Produktbezeichnung: Festbrennstoffherd Typ: W1 - 90 W1 - 50 Die bezeichneten Produkte stimmen mit den Vorschriften folgender Europäischer Richtlinien überein:... -
Seite 22: Garantiebedingungen
Wir übernehmen Garantieverpflichtungen nur für solche Geräte, die nachweislich von einem zugelassenen Installateur bzw. anerkannten Fachmann angeschlossen und einreguliert worden sind. Mängelrüge: Beanstandungen an der gelieferten Ware wegen offensichtlicher Mängel haben spätestens innerhalb von 14 Tagen nach Empfang der Ware schriftlich zu erfolgen. Soweit bis jetzt verarbeitetes Rohmaterial nicht... - Seite 23 Schadensaufnahme des Spediteurs oder eine bahnamtliche Bescheinigung vorliegt, oder wenn unverzüglich glaubhaft nachgewiesen wird, dass die Verursachung bei WAMSLER liegt. Auch nach Beendigung der Garantiezeit steht Ihnen unsere Kundendienstorganisation auf Wunsch gerne zur Verfügung. _______________________________________________________________________...
-
Seite 24: Garantiekarte
Garantiekarte Gemäß den umseitigen Bedingungen leisten wir folgende Garantie: 2 Jahre Gerätegarantie allgemein für die einwandfreie Funktion der Geräte. Schäden an Glas, Ceran, Emaille, Speckstein, Keramik und Lack werden nur dann von unserer Garantie erfasst, wenn sie innerhalb von 14 Tagen nach Lieferdatum der Geräte unserem Kundendienst gemeldet werden. - Seite 25 Artikel-Nr. 125 038 - Ausgabe 07.2010 _______________________________________________________________________...
- Seite 26 Wamsler Haus- und Küchentechnik GmbH • Adalperostraße 86 • D-85737 Ismaning • Tel. +49 (0)89 / 32084-0 • Fax +49 (0)89 / 320 84-238 info@wamsler.eu • www.wamsler.eu © Wamsler Haus- und Küchentechnik GmbH, 85748 Garching. Alle Rechte und Änderungen vorbehalten. _______________________________________________________________________...
