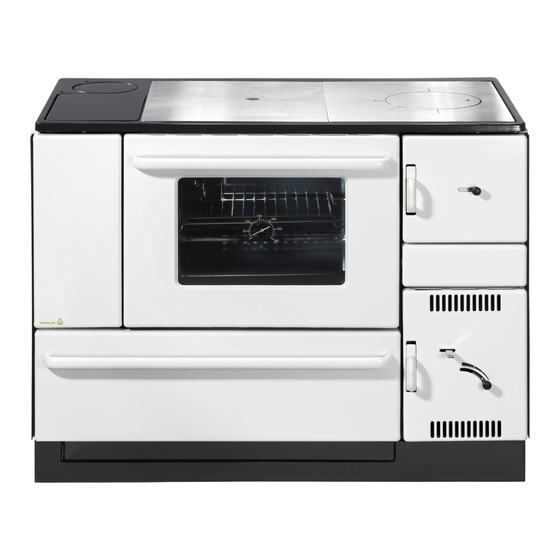

- Seite 1 Kohle – Holz – Herd K 170K Bedienungs- und Aufstellanleitung...
-
Seite 2: Vorwort
Sie zum Erwerb eines WAMSLER – KOHLE – HOLZHERDES K 170 K. Sie haben die richtige Wahl getroffen, denn mit einem WAMSLER – Pro- dukt haben Sie die Garantie für Hohe Qualität durch Verwendung bester und bewährter Materia- lien. -
Seite 3: Geräteaufbau
Geräteaufbau... -
Seite 4: Legende
Legende 1. Heiztür 2. Sekundärluftschieber 3. Backofenthermometer 4. Bratrohrtür 5. Aschetür 6. Rüttelstange 7. Luftregulierung 8. Kohlewagen 9. Rauchlochöffnungen 10. Deckelheber 11. Kochlochdeckel 12. Verlegerost 13. Rosttür 14. Ascheraum 15. Aschekasten 16. Putztüröffnung 17. Rußkratzer Herdzubehör Rauchlochdeckel mit Zentralloch Rauchlochdeckel mit Zentralgewinde Linsenschrauben M4 x 16 Deckel mit 3 Randlöcher 3 Senkblechschrauben 4,2 x 9,5... -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Vorwort ........2 Vorderseiten Geräteaufbau ......3 Legende ........4 Inhaltsverzeichnis .......5 Sicherheit Sicherheit........6 Brennstoffe .........7 1. Bedienung Verlegerost .........7 Rosttür ........8 Luftregulierung......8 Anheizklappe......8 Kochlochdeckel ......9 Sekundärluftschieber ....9 Putztür ........9 Bratrohrtür ........10 1.10 Wasserschiff (Sonderzubehör) ...10 1.11 Kohlewagen........10 1.12 Anzünden ........11 1.13 Heizbetrieb und Dauerbrand..12 1.14 Heizbetrieb währende der Übergangszeit und im Sommer ..12... -
Seite 6: Sicherheit Sicherheit
Sicherheit Sicherheit Bei der Verfeuerung von Holz oder Kohle und allen daraus hergestellten Brennstoffen Aschetür niemals offen lassen und den Herd nicht überhei- zen! Nur die als geeignet empfohlenen raucharmen Brennstoffe verwenden und keinen Abfall oder Kohlegrus verbrennen! Bei unterer Rostlage (Winterstellung) den Feuerungsraum nur ratenweise mit Brennstoff füllen! Herdplatte nicht zum Glühen bringen und Überkochen vermeiden! Der Schornsteinzug sollte für den Volllastbetrieb nicht unter 12 Pa liegen. -
Seite 7: Brennstoffe
Bedienung 1.1 Brennstoffe Ein raucharmer und störungsfreier Betrieb des Herdes, sowie die für den Schornsteinzug von 12 Pa angegebene Nennwärmeleitung ist nur gewährleistet, wenn keine anderen als die nachstehend aufgeführten Brennstoffe verwendet werden. Verwenden Sie nur naturbelassenes, trockenes Holz mit einer Restfeuchte von max. 20%. Brennstoffart Heizwert ca. -
Seite 8: Rosttür
Bedienung 1.3 Die Rosttür In der tiefliegenden Winterstellung des Rostes dient die Rosttür zum Anzünden und Entschlacken. Nach dem Öffnen der Asche- tür kann die Rosttür durch leichtes Anheben herausgeschwenkt werden. (Bild 4) 1.4 Die Luftregulierung Verbrennungsgeschwindigkeit damit die Heizleistung des Herdes wird durch die unter dem Rost einströmende Verbrennungsluft bestimmt. -
Seite 9: Der Kochlochdeckel
Bedienung 1.6 Der Kochlochdeckel Der Kochlochdeckel ermöglicht das Einfül- len des Brennstoffs von oben mit einer Schütte und bezeichnet gleichzeitig die zum Kochen heißeste Stelle an der Herdplatte. (Bild 7) 1.7 Sekundärluftschieber Bei unterer Roststellung wird über den Se- kundärluftschieber Oberluft Nach- verbrennung der Abgase zugeführt. -
Seite 10: Bratrohrtür
Bedienung 1.9 Die Bratrohrtür Die Bratrohrtür lässt sich in der aus dem nebenstehenden Bild ersichtlichen Entwärmestellung über einen Federdruck- punkt fixieren. (Bild 10) 1.10 Das Wasserschiff (Sonderzubehör) Das Wasserschiff kann zum Entruβen und eventuell auch zum Reinigen bzw. Entkal- ken herausgehoben werden. Es soll nur bis 4 cm unter den Rand gefüllt werden. -
Seite 11: Anzünden
Bedienung 1.12 Anzünden (Sekundärluftschieber zu) 1.12.1 Bei unterer Rostlage Aschen-, Heiz- und Rosttür öffnen. Kohlean- zünder oder Holzwolle durch die Rosttür einbringen und danach durch die Heiztür Holzspäne oder Reisig sowie zwei bis drei kleine trockene Holzscheite auflegen. Durch die Rosttüröffnung anzünden. (Bild 13) Rost-, Aschen- und Heiztür schließen. -
Seite 12: Heizbetrieb Und Dauerbrand
Bedienung baren Substanzen erfordern ein Zwischen- 1.13 Heizbetrieb und Dauerbrand rütteln während des Dauerbrandes. (Ein- stellung der Sekundärluft wie bei Holz.) 1.13.1 Heizen mit Holz Im Kohle- /Holz- Dauerbrandherd ist bei 1.13.3 Heizen mit Kohle der Verfeuerung von Holz lediglich darauf Beim Betrieb eines Kohle- /Holzherdes mit zu achten, dass die Aschetür stets geschlos- Braunkohle ist der Einstellung der Luftre-... -
Seite 13: Kochen
Bedienung zu weitgehende Kleinstellung des Herdes. rung ist geöffnet. Nach dem Kochen wird Durch Abrütteln der Asche wird zusätzlich die Unterluft wieder der gewünschten Leis- der Durchzug durch den Herd aufrecht tung angepasst. gehalten. Auf nicht geschlossene Türen und Luftschieber sowie Russabsperrern von 1.16 Braten und Backen weiteren, an demselben Kamin angeschlos- 1.16.1 Braten und Backen im Sommer... -
Seite 14: Abrütteln, Entschlacken Und Entaschen
Bedienung 1.17 Abrütteln, Entschlacken Entaschen Die Rosteinrichtung ist mittels der Rüttel- stange vor jeder Brennstoffaufgabe mit Hilfe des mitgelieferten Deckelhebers kräftig abzurütteln. (Bild 15) Der Aschen- kasten ist täglich zu entleeren. Wenigstens jeden dritten Tag sollte die Schlacke vom Rost entfernt werden. Keine glühende Asche in Mülltonnen oder ins Freie schüt- ten! 1.18 Betätigen des Heiztürgriffes... - Seite 15 Bedienung 1.19.2 Herdplattenteil abnehmen und Un- terseite im Freien reinigen. 1.19.3 Anheizklappe aushängen 1.19.4 Ablagerungen von der Bratrohrober- seite über den seitlichen Zugschacht in den Zugbereich unter das Bratrohr kehren. (Bild 17) 1.19.5 Seitlich Zugschächte reinigen. (Bild 1.19.6 Gegebenenfalls Rauchrohranschluss seitlich oder hinten zum Kamin durchkeh- ren.
-
Seite 16: Aufstellung 2.1 Brandsicherheit
Aufstellung ders für das Rauchrohr und Schornsteine 2.1 Brandsicherheit aus Stahlblech. An Stellen, an denen sie starker Abkühlung ausgesetzt sind, sollten Der für den Anschluss vorgesehene Kamin, sie mit einer guten Wärmeisolierung verse- muss bis mind. +400°C belastbar sein. hen werden. Neuzeitliche Schornsteine aus Wird der Herd auf einen Fußboden aus Fertigteilen oder Mehrschalenkonstruktion brennbaren Baustoffen wie Holz, Kunst-... - Seite 17 Aufstellung Maßnahmen bei Schornsteinbrand Bei ungenügender Reinigung des Schornsteins, bei falschem Brennstoff (z. B. zu feuchtes Holz) oder falscher Verbrennungslufteinstellung kann es zu einem Schorn- steinbrand kommen. Schließen sie in so einem Fall die Verbrennungsluft an der Feuerstätte und rufen Sie die Feuerwehr. Niemals selber versuchen mit Wasser zu löschen.
- Seite 18 Aufstellung Da der Schornsteinzug eine von vielerlei Einflüssen abhängige Größe ist, kann zur Vermeidung von Überlastungen der Feuer- stätten und zur Ausschaltung von Kamin- versottungen mindestens 40cm über der Sohle eine Nebenluftvorrichtung eingebaut werden. Nebenluftvorrichtungen dürfen nur in den Aufstellräumen der Feuerstätten Achtung! angeordnet werden.
-
Seite 19: Maßzeichnung
Aufstellung 2.3 Maßzeichnung... -
Seite 20: Wahl Der Rohranschlussrichtung
Aufstellung 2.4 Wahl der Rohranschlussrichtung Der Rohrstutzen ist dem Herd beigepackt oder an der Rückwand befestigt. Wird ein Rohranschluss nach oben oder zur Seite gewählt, muss die nicht benutzte Rück- wandöffnung mit den beiliegenden Blind- deckeln verschlossen werden. Dabei ist nach Abschrauben des Rohrstutzens von der Rückwand in 4 Arbeitsschritten wie in den Bildern 21 –... -
Seite 21: Montage Der Herdstange
Aufstellung 2.5 Montage der Herdstange (Sonderzubehör) Sofern zu dem Herd eine Herdstange gelie- fert wurde, ist sie mit den beiden, am Herd- rahmen vorhandenen Senkkopfschrauben von unten zu befestigen. (Bild 25) 2.6 Die Abstandsverbindung Falls der Herd in eine Einbauküche integ- riert wird, ist der Übergang zum jeweils anschließenden Holzunterbauschrank über eine, vom Werk lieferbare Abstandsverbin-... -
Seite 22: Störungsbehebung
Aufstellung 2.7 Störungsbehebung Störung Überprüfung / Behebung Herd qualmt - Kurzzeitiges Öffnen der Aschetür unter Kontrolle - im Sommer (hohe Außentemperaturen bedingen schlechten Schornsteinzug). - Schornstein mit einem Lockfeuer anwärmen (im Schornstein oder im Herd). - im Winter - Kurzzeitiges Öffnen der Aschetür unter Kontrolle. - Keinen feuchten und rauchintensiven Brennstoff verwenden. -
Seite 23: Technische Daten
2.8 Technische Daten Gerätetyp K170K Außenmaße B x H x T (ohne Haube) Höhe mit geöffneter Abdeckhaube - siehe Maßskizze Seite 19 - Höhe mit geschlossener Abdeckhaube Feuerraum, B x T 234 x 421 mm Feuerraumhöhe min/max 270/400 mm Herdplatte, B x L 442 x 542 mm Heiztüröffnung, B x H 173x 195 mm... -
Seite 24: Sicherheitshinweise
3.0 SICHERHEITSHINWEISE Die Geräte sind nach DIN EN 13240 oder nach DIN EN 12815 geprüft (Typenschild). Für die Aufstellung und den abgasseitigen Anschluss sind die Forderungen der Feuerungsverordnung (FeuVO) der jeweiligen Länderbauordnung sowie der DIN 4705 und DIN 18160 zu beachten. Zur einwandfreien Funktion Ihres Gerätes muss der Schornstein, an den sie das Gerät anschließen wollen, in einwandfreiem Zustand sein. - Seite 25 17. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden sie sich bitte rechzeitig unter Angabe der genauen Art.Nr. und Fert.Nr. an Ihren Fachhändler. Es sind nur Original Wamsler - Ersatzteile zu verwenden. 18. Da der Festbrennstoff-Ofen/Herd die zur Verbrennung benötigte Luft dem Auf- stellungsraum entnimmt, ist dafür zu sorgen, dass über die Undichtheiten der...
- Seite 26 Innovation Aus Tradition Änderungen, Haus – und Küchentechnik GmbH Gutenbergstr. 25 die dem technischen Fortschritt D – 85748 Garching bei München dienen und / oder eine Telefon (089) 32084-0 Qualitätsverbesserung bewirken, Telefax (089) 32084-294 behalten wir uns vor.
