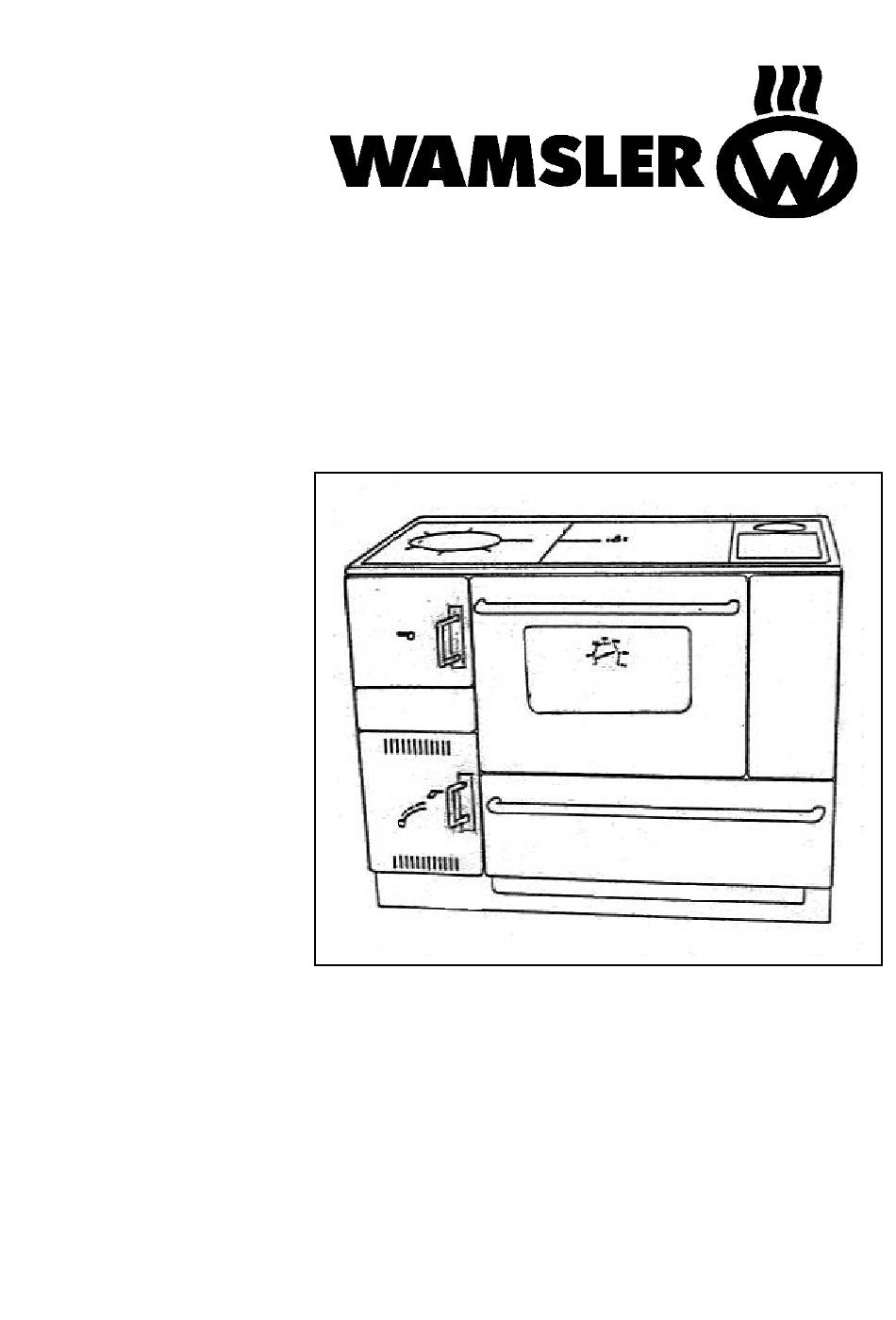

- Seite 1 Kohle – Holz – Herd K 170K Bedienungs- und Aufstellanleitung...
-
Seite 2: Vorwort
Funktionssicherheit durch ausgereifte Technik, die streng nach deutschen bzw. europäischen Normen geprüft ist. Lange Lebensdauer durch robuste Bauweise. Mit dem WAMSLER – KOHLE – HOLZHERD K170 K haben Sie ein zeitgemä- ßes Kompaktgerät für die Funktionen Kochen, Backen, Braten Heizen Das Gerät ist energiesparend, umweltfreundlich und seine Bedienung ist... -
Seite 3: Geräteaufbau
Geräteaufbau... -
Seite 4: Legende
Legende 1. Heiztür 2. Sekundärluftschieber 3. Backofenthermometer 4. Bratrohrtür 5. Aschetür 6. Rüttelstange 7. Luftregulierung 8. Kohlewagen 9. Rauchlochöffnungen 10. Deckelheber 11. Kochlochdeckel 12. Verlegerost 13. Rosttür 14. Ascheraum 15. Aschekasten 16. Putztüröffnung 17. Rußkratzer Herdzubehör Rauchlochdeckel mit Zentralloch Rauchlochdeckel mit Zentralgewinde Linsenschrauben M4 x 16 Deckel mit 3 Randlöcher 3 Senkblechschrauben 4,2 x 9,5... -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Vorwort Vorderseiten Geräteaufbau Legende Inhaltsverzeichnis Sicherheit Sicherheit Brennstoffe 1. Bedienung Verlegerost Rosttür Luftregulierung Anheizklappe Kochlochdeckel Sekundärluftschieber Putztür Bratrohrtür 1.10 Wasserschiff (Sonderzubehör) 1.11 Kohlewagen 1.12 Anzünden 1.13 Heizbetrieb und Dauerbrand 1.14 Heizbetrieb währende der Übergangszeit und im Sommer 1.15 Kochen 1.16 Braten und Backen 1.17 Abrütteln, Entschlacken und Enta- schen... -
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheit Bei der Verfeuerung von Holz oder Kohle und allen daraus hergestellten Brennstoffen Aschetür niemals offen lassen und den Herd nicht überhei- zen! Nur die als geeignet empfohlenen raucharmen Brennstoffe verwenden und keinen Abfall oder Kohlegrus verbrennen! Bei unterer Rostlage (Winterstellung) den Feuerungsraum nur ratenwei- se mit Brennstoff füllen! Herdplatte nicht zum Glühen bringen und Überkochen vermeiden! Der Schornsteinzug sollte für den Volllastbetrieb nicht unter 12 Pa lie-... -
Seite 7: Bedienung
Bedienung 1.1 Brennstoffe Ein raucharmer und störungsfreier Betrieb des Herdes, sowie die für den Schornsteinzug von 12 Pa angegebene Nennwärmeleitung ist nur gewährleistet, wenn keine anderen als die nachstehend aufgeführten Brennstoffe verwendet werden. Verwenden Sie nur naturbelassenes, trockenes Holz mit einer Restfeuchte von max. 20%. Brennstoffart Heizwert ca. -
Seite 8: Rosttür
Bedienung 1.3 Die Rosttür In der tiefliegenden Winterstellung des Rostes dient die Rosttür zum Anzünden und Entschlacken. Nach Öffnen Aschetür kann die Rosttür durch leichtes Anheben herausgeschwenkt werden. (Bild 1.4 Die Luftregulierung Verbrennungsgeschwindigkeit damit die Heizleistung des Herdes wird durch die unter dem Rost einströmende Verbrennungsluft bestimmt. - Seite 9 Bedienung Steuerung der Rundumwärme für den Brat- und Backofen. (Bild 6) = Anheizen und Kochen im Som- II-III =Braten und Backen sowie Ko- chen Winter.
-
Seite 10: Kochlochdeckel
Bedienung 1.6 Der Kochlochdeckel Der Kochlochdeckel ermöglicht das Einfül- len des Brennstoffs von oben mit einer Schütte und bezeichnet gleichzeitig die zum Kochen heißeste Stelle an der Herdplatte. (Bild 7) 1.7 Sekundärluftschieber Bei unterer Roststellung wird über den Sekundärluftschieber Oberluft zur Nachver- brennung der Abgase zugeführt. -
Seite 11: Bratrohrtür
Bedienung 1.9 Die Bratrohrtür Die Bratrohrtür lässt sich in der aus dem nebenstehenden Bild ersichtlichen Entwärmestellung über einen Federdruck- punkt fixieren. (Bild 10) 1.10 Das Wasserschiff (Sonderzubehör) Das Wasserschiff kann zum Entruβen und eventuell auch zum Reinigen bzw. Entkal- ken herausgehoben werden. Es soll nur bis 4 cm unter den Rand gefüllt werden. -
Seite 12: Anzünden
Bedienung 1.12 Anzünden (Sekundärluftschieber zu) 1.12.1 Bei unterer Rostlage Aschen-, Heiz- und Rosttür öffnen. Kohlean- zünder oder Holzwolle durch die Rosttür einbringen und danach durch die Heiztür Holzspäne oder Reisig sowie zwei bis drei kleine trockene Holzscheite auflegen. Durch die Rosttüröffnung anzünden. (Bild 13) Rost- , Aschen- und Heiztür schließen. -
Seite 13: Heizbetrieb Und Dauerbrand
Bedienung zeitlichen Abstand von etwa 15 Minuten 1.13 Heizbetrieb und Dauerbrand vollgefüllt werden. 1.13.1 Heizen mit Holz Teillast- und Dauerbrand mit Kohle Im Kohle- /Holz- Dauerbrandherd ist bei Für den Teillastbetrieb wird die Luftregu- der Verfeuerung von Holz lediglich darauf lierung auf eine Zwischenstellung ge- zu achten, dass die Aschetür stets ge- bracht. -
Seite 14: Kochen
Bedienung 1.15 Kochen 1.16 Braten und Backen 1.15.1 Kocher im Sommer 1.16.1 Braten und Backen im Sommer (Sekundärluft zu) (Sekundärluft zu) In der wärmeren Jahreszeit wird der Dau- In der oberen Rostlage gilt für das Braten erbrandherd im Allgemeinen nur zum und Backen die Kochanleitung, jedoch mit Kochen, Braten oder Backen benutzt. -
Seite 15: Abrütteln, Entschlacken Und Enta- Schen
Bedienung 1.17 Abrütteln, Entschlacken und Enta- schen Die Rosteinrichtung ist mittels der Rüttel- stange vor jeder Brennstoffaufgabe mit Hilfe des mitgelieferten Deckelhebers kräftig abzurütteln. (Bild 15) Der Aschen- kasten ist täglich zu entleeren. Wenigstens jeden dritten Tag sollte die Schlacke vom Rost entfernt werden. - Seite 16 Bedienung 1.19.2 Herdplattenteil abnehmen und Unterseite im Freien reinigen. 1.19.3 Anheizklappe aushängen 1.19.4 Ablagerungen von der Bratrohr- oberseite über den seitlichen Zugschacht in den Zugbereich unter das Bratrohr keh- ren. (Bild 17) 1.19.5 Seitlich Zugschächte reinigen. (Bild 1.19.6 Gegebenenfalls Rauchrohranschluss seitlich oder hinten zum Schornstein durch kehren.
-
Seite 17: Aufstellung
Aufstellung geführt sein. Hausschornsteine sind gegen 2.1 Brandsicherheit Abkühlung zu schützen. Dies gilt besonders Der für den Anschluss vorgesehene für das Rauchrohr und Schornsteine aus Schornstein, muss bis mind. +400°C be- Stahlblech. An Stellen, an denen sie starker lastbar sein. Wird der Herd auf einen Fuß- Abkühlung ausgesetzt sind, sollten sie mit boden aus brennbaren Baustoffen wie einer guten Wärmeisolierung versehen... - Seite 18 Aufstellung Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4m liegt, ist unzulässig. An dem zum Anschluss des Herdes vorge- sehenen Schornstein dürfen höchstens zwei weitere Feuerstätten angeschlossen sein.
-
Seite 19: Maßnahmen Bei Schornsteinbrand
Aufstellung Maßnahmen bei Schornsteinbrand Bei ungenügender Reinigung des Schornsteins, bei falschem Brennstoff (z. B. zu feuch- tes Holz) oder falscher Verbrennungslufteinstellung kann es zu einem Schornstein- brand kommen. Schließen sie in so einem Fall die Verbrennungsluft an der Feuerstätte und rufen Sie die Feuerwehr. Niemals selber versuchen mit Wasser zu löschen. - Seite 20 Aufstellung Da der Schornsteinzug eine von vielerlei Einflüssen abhängige Größe ist, kann zur Vermeidung von Überlastungen der Feuer- stätten Ausschaltung Schornsteinversottungen mindestens 40cm über der Sohle eine Nebenluftvor- richtung eingebaut werden. Nebenluftvor- richtungen dürfen nur in den Aufstellräu- men der Feuerstätten angeordnet werden. Sind Feuerstätten an einem gemeinsamen Achtung! Schornstein in verschiedenen Räumen...
-
Seite 21: Maßzeichnung
Aufstellung 2.3 Maßzeichnung... -
Seite 22: Wahl Der Rohranschlussrichtung
Aufstellung 2.4 Wahl der Rohranschlussrichtung Der Rohrstutzen ist dem Herd beigepackt oder an der Rückwand befestigt. Wird ein Rohranschluss nach oben oder zur Seite gewählt, muss die nicht benutzte Rück- wandöffnung mit den beiliegenden Blind- deckeln verschlossen werden. Dabei ist nach Abschrauben des Rohrstutzens von der Rückwand in 4 Arbeitsschritten wie in den Bildern 21 –... -
Seite 23: Montage Der Herdstange
Aufstellung 2.5 Montage der Herdstange (Sonderzubehör) Sofern zu dem Herd eine Herdstange gelie- fert wurde, ist sie mit den beiden, am Herdrahmen vorhandenen Senkkopf- schrauben von unten zu befestigen. (Bild 2.6 Die Abstandsverbindung Falls der Herd in eine Einbauküche inte- griert wird, ist der Übergang zum jeweils anschließenden Holzunterbauschrank über eine, vom Werk lieferbare Abstandsver-... -
Seite 24: Störungsbehebung
Aufstellung 2.7 Störungsbehebung Störung Überprüfung / Behebung Herd qualmt - Kurzzeitiges Öffnen der Aschetür unter Kontrolle - im Sommer (hohe Außentemperaturen bedingen schlechten Schornsteinzug). - Schornstein mit einem Lockfeuer anwärmen (im Schornstein oder im Herd). - im Winter - Kurzzeitiges Öffnen der Aschetür unter Kontrolle. - Keinen feuchten und rauchintensiven Brennstoff verwenden. -
Seite 25: Technische Daten
Gerätetyp K170K Außenmaße B x H x T (ohne Haube) Höhe mit geöffneter Abdeckhaube - siehe Maßskizze Seite 19 - Höhe mit geschlossener Abdeckhaube Feuerraum, B x T 234 x 421 mm Feuerraumhöhe min/max 270/400 mm Herdplatte, B x L 442 x 542 mm Heiztüröffnung, B x H 173x 195 mm... -
Seite 26: Sicherheitshinweise
3.0 SICHERHEITSHINWEISE Die Geräte sind nach DIN EN 12815 geprüft (Typenschild). Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationalen und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B. DIN 18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287 u.a.) sowie feuerpolizeiliche Bestimmungen (z.B. - Seite 27 18. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden Sie sich bitte rechzeitig unter Angabe der genauen Art.Nr. und Fert.Nr. an Ihren Fachhändler. Es sind nur Original Wamsler - Ersatzteile zu verwenden. 19. Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Servicearbeiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbetrieb (Heizungs- oder Luf-...
- Seite 28 Innovation Aus Tradition Änderungen, Haus – und Küchentechnik GmbH Gutenbergstr. 25 die dem technischen Fortschritt D – 85748 Garching bei München dienen und / oder eine Telefon (089) 32084-0 Qualitätsverbesserung bewirken, Telefax (089) 32084-294 behalten wir uns vor.
