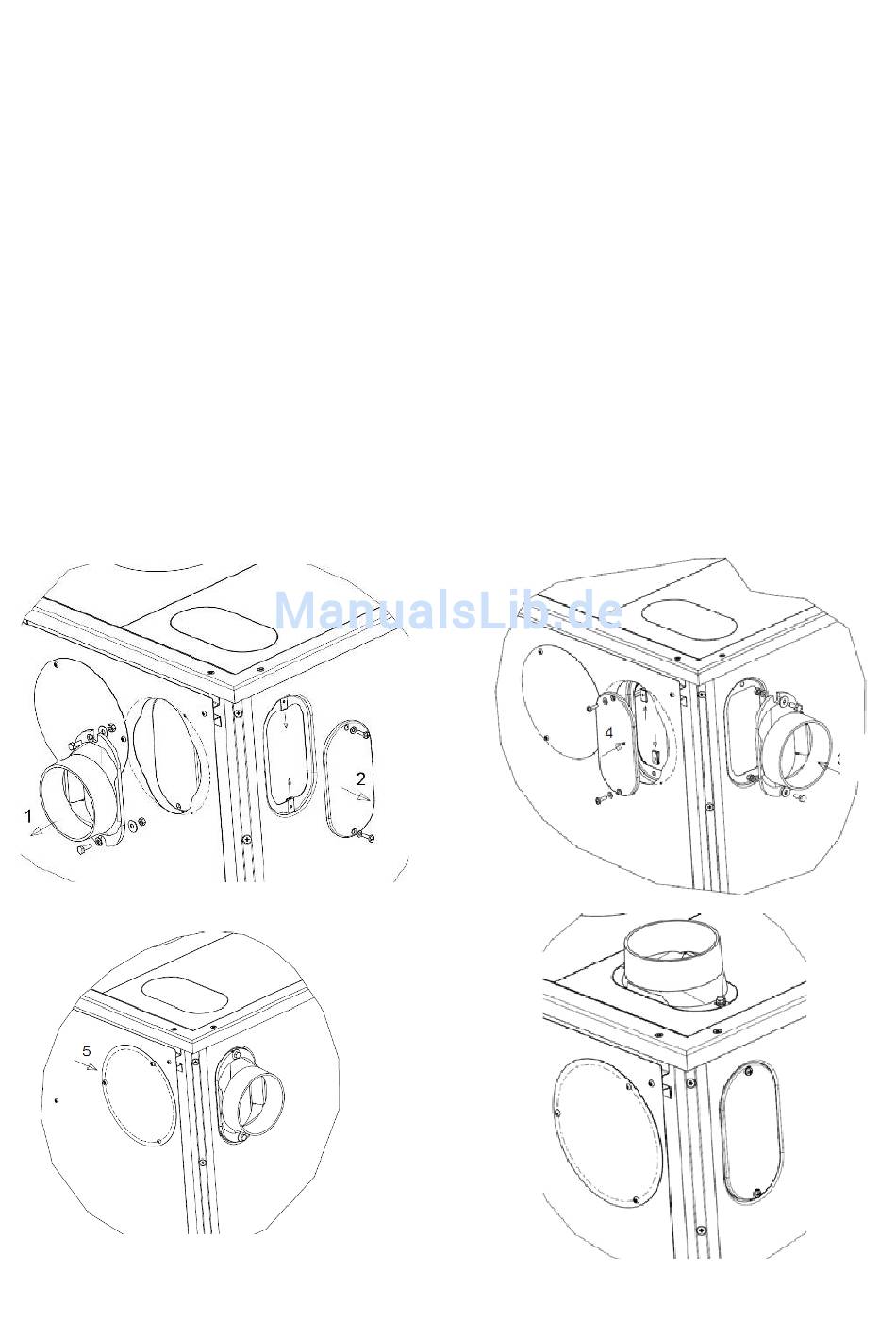

1.8 Wahl der Abgasanschlussrichtung
Der Abgasstutzen ist bei Lieferung standardmäßig an der Rückwand befestigt.
Wird ein Anschluss nach oben oder zur Seite gewählt, muss die nicht benützte Öffnung
mit dem beiliegenden Blinddeckel verschlossen werden.
Der Anschluss seitlich ist wie folgt vorzunehmen:
1.
Emaillierter Blinddeckel (2) an der äußeren Seitenwand durch lösen der Schrauben
entfernen.
2.
Abgasstutzen (1) von hinten durch lösen der Schrauben ebenfalls entfernen und zur
Seite dicht ummontieren.
3.
Hinteren Anschluss mit ovalem Blinddeckel (4) (separat im Aschenkasten)
verschließen und den runden Deckel (5) über den Blinddeckel (4) drehen und
befestigen.
Der Anschluss von oben ist wie folgt vorzunehmen:
1.
Ovalen oberen Blinddeckel der Herdplatte entfernen
2.
Abgasstutzen (1) von hinten durch lösen der Schrauben entfernen und auf die
Herdplatte dicht montieren.
3.
Hinteren Anschluss mit ovalem Blinddeckel (4) (separat im Aschenkasten)
verschließen und den runden Deckel (5) über den Blinddeckel (4) drehen und
befestigen.
