Elektrische Installation
4 Elektrische Installation
4.1 Elektrische Installation
4.1.1 Steuerverdrahtung
4
4
Es gibt drei Möglichkeiten zur Steuerung des Softstarters:
•
über die LCP-Tasten
•
über Fernbedienungseingänge
•
über serielle Kommunikation
Der MCD 500 reagiert immer auf einen Hand-Start- oder -Stoppbefehl (über die Tasten Hand On und Off auf der LCP). Mit der
Taste Auto On wird der Fern-Betrieb aktiviert (der MCD 500 akzeptiert Befehle über die Fernbedienungseingänge). Im Fern-
Betrieb leuchtet die LED „Auto On". Im Hand-Betrieb leuchtet die LED „Hand On" beim Start oder während des Betriebs des MCD
500 und die LED „Off" während oder nach dem Stopp des MCD 500.

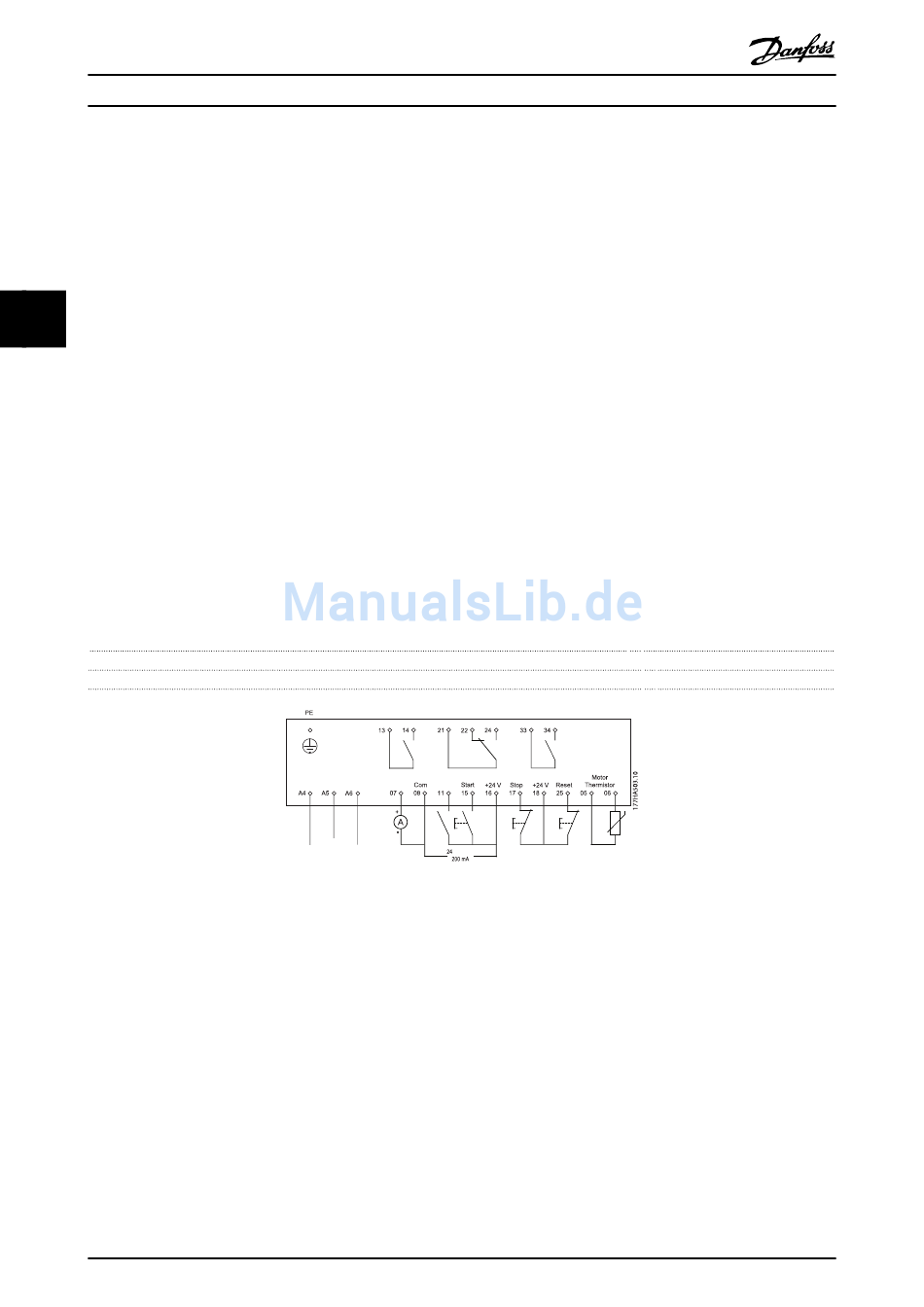

4.1.2 Steuerklemmen
Die Steuerklemmen sind auf steckbar ausgeführten Klemmenblöcken (2,5 mm
spannung an unterschiedliche Klemmen angelegt werden.
CV1 (24 VAC/VDC)
CV2 (110 - 120 VAC)
CV2 (220 - 240 VAC)
HINWEIS
Wenn Sie keinen Thermistor verwenden, schließen Sie Klemmen 05, 06 nicht kurz.
Alle Steuerklemmen und Relaisklemmen entsprechen SELV (Schutzkleinspannung - Protective Extra Low Voltage). Dieser Schutz
gilt nicht bei phasengeerdetem Dreiecksnetz über 400 V.
10
MCD 500 Produkthandbuch
Prog.
Prog.
Relais A
Relais B
Analog-
Prog.
ausgang
Eingang
Steuerspannung
(modellabhängig)
VDCAus
®
MG.17.K3.03 - VLT
ist eine eingetragene Marke von Danfoss.
2
) angeordnet. Je nach Modul muss Steuer-
Prog.
Relais C
A5, A6
A5, A6
A4, A6
