Conrad FS20 ZPS Bedienungsanleitung Seite 8

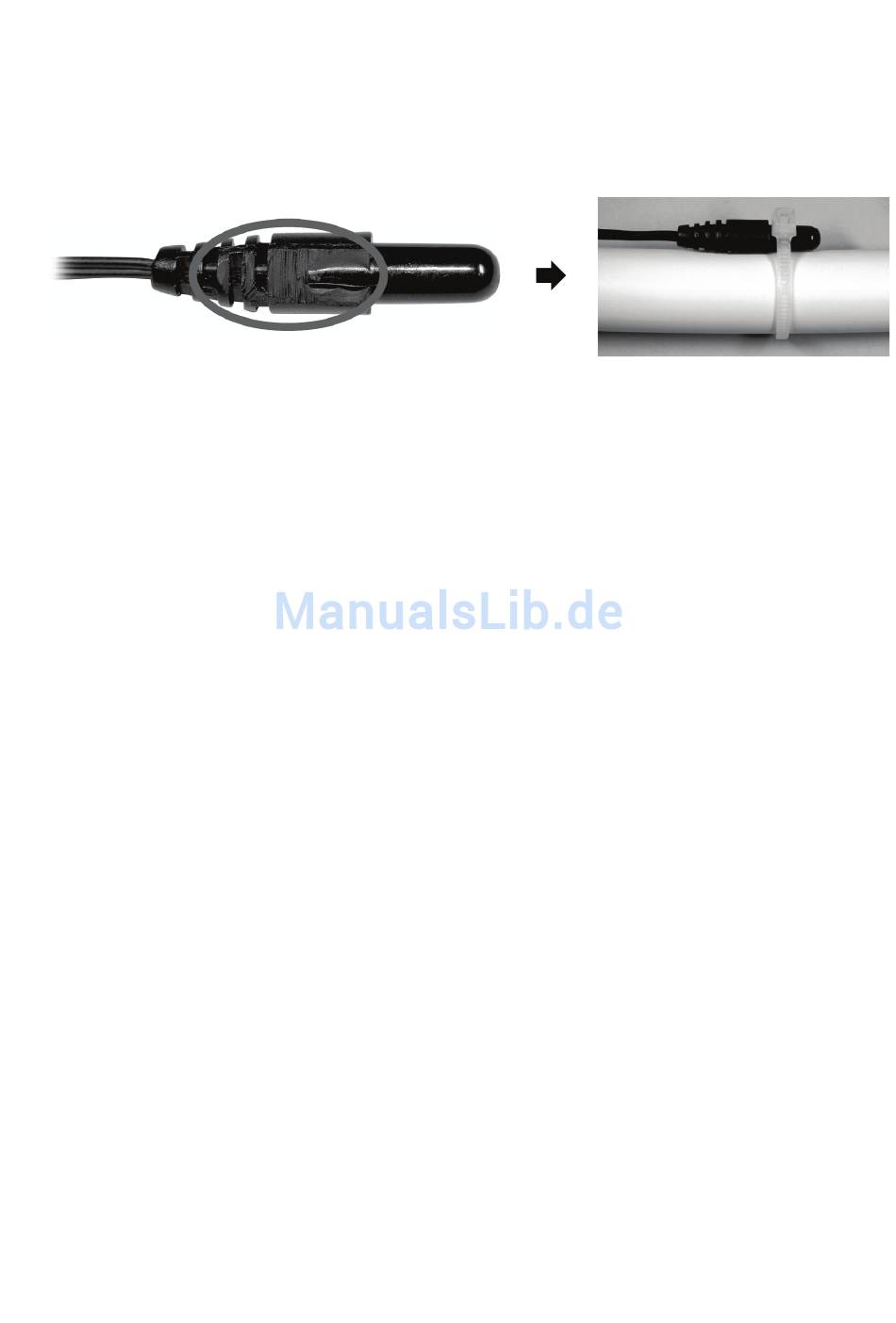

• Befestigen Sie die Sensoren mittels der mitgelieferten Kabelbinder mit der abgeflachten
Seite an den Rohren von Vor- und Rücklauf des Brauchwasserkreises.
Die abgeflachte Seite des Sensors sorgt für ein direktes Anliegen des Sensorkopfes an
einem Rohr.
Die Sensoren müssen direkt am Rohr anliegen, um einen guten thermischen Kontakt zu
gewährleisten. Falls sich ein isolierenden Material auf dem Rohr befindet, ist dieses an der
entsprechenden Stelle zu entfernen bzw. der Sensor unter dem Dämmstoff zu befestigen.
Damit Temperatur-Rückwirkungen des Speichers auf die Sensoren minimiert werden,
sollten die Sensoren in einem Abstand von mindestens 30cm zum Warmwasserspeicher
installiert werden.
Verlegen Sie die Kabel der Sensoren so, dass diese nicht durch scharfe Kanten beschädigt
werden. Halten Sie ausreichend Abstand zu Abgasrohren o.ä., da durch zu heiße Tempe-
raturen die Kabel beschädigt werden.
• Installieren Sie den FS20-Schalt-Aktor entsprechend seiner Bedienungsanleitung und
schließen Sie die Zirkulationspumpe an diesen an.
• Nehmen Sie nun die Konfiguration der Steuerung entsprechend dem Kapitel „Bedienung"
vor.
• Überprüfen Sie abschließend, ob sich der Schaltaktor nach dem manuellen Einschalten
durch den Handsender nach Ablauf der vorgebenen Zeit von 10 Minuten wieder abschaltet.
8
